带集成功率开关的无刷直流电机定子绕组结构

在中小功率驱动场景里，三相无刷直流电机的应用覆盖了工业传动、民用电动工具、小型伺服驱动、新能源车载辅件等多个领域，而定子绕组作为电机实现电能到机械能转换的核心部件，其结构设计直接决定了电机的运行效率、功率密度与装配复杂度。常规的无刷直流电机定子绕组多采用分布式或集中式绕线后，将功率驱动板单独布置在电机端盖外侧，通过飞线或接插件实现绕组与驱动电路的连接，这种结构不仅会增加电机的轴向安装尺寸，还会因为引线过长带来线路损耗增加、抗干扰能力下降的问题，在安装空间受限的场景下很难适配。

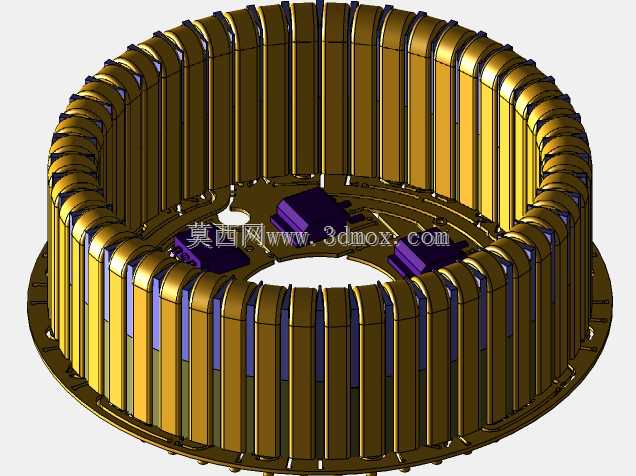

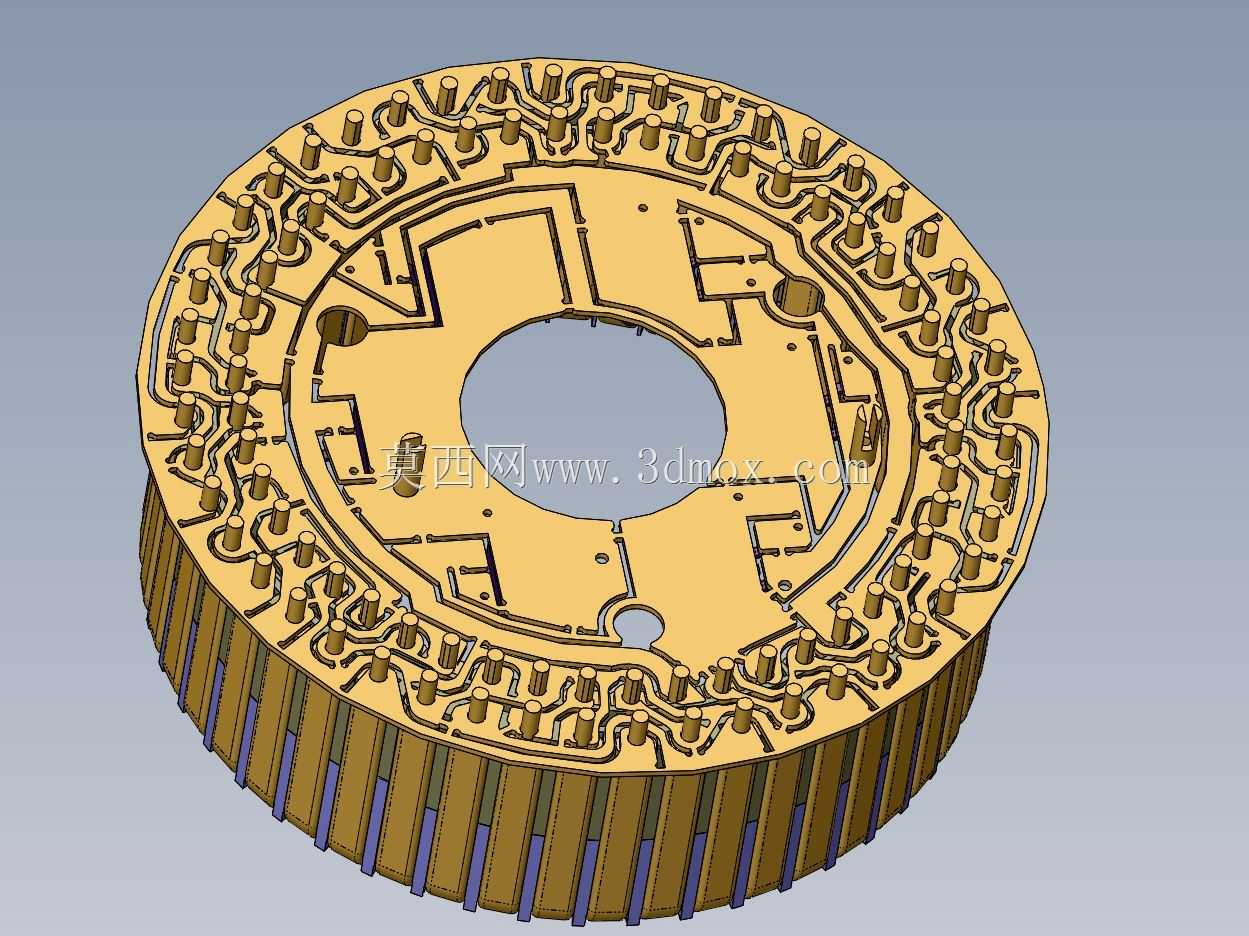

本次呈现的定子绕组结构，将大功率开关器件直接集成在蚀刻加工的背板上，和绕组端部做一体化布局，首先从安装边界上压缩了驱动部分的占用空间，整个定子组件的径向尺寸匹配常规内转子无刷电机的机壳内径，轴向尺寸相比传统分体驱动结构缩减了近三分之一，能够直接适配原有同规格电机的机壳安装位，不需要对配套设备的安装腔体做额外改型。蚀刻背板采用覆铜基材加工，功率开关的焊盘直接和背板的铜箔线路连通，绕组的出线端直接焊接在背板对应的接线点位上，省去了传统结构里的中间接插件与跨接导线，既减少了线路接触电阻带来的发热损耗，也避免了振动工况下接插件松脱的失效风险。

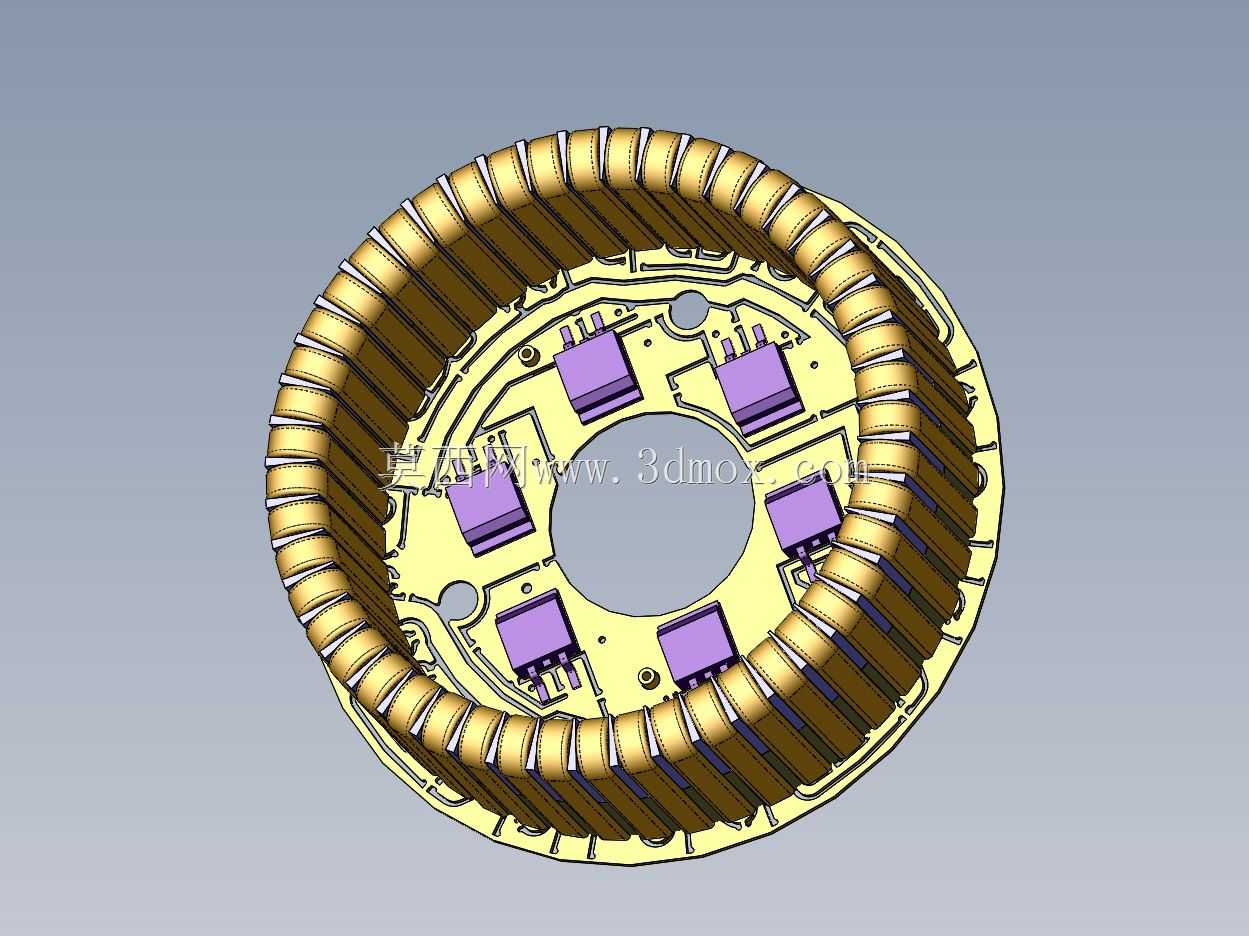

从设计思路上看，该结构优先考虑了量产装配的工艺性，绕组采用集中式绕线方案，每个齿上的绕组匝数一致，绕线完成后可以直接通过工装将绕组嵌放到定子铁芯的齿槽内，不需要做复杂的端部整形，集成了功率开关的蚀刻背板在绕组嵌装完成后，可以直接对准定子铁芯上的定位孔做压装固定，定位孔同时兼顾了安装定位与接地导通的作用，背板上预留的中心通孔可以避让电机转子的转轴与轴承组件，不会和转子部分产生运动干涉。背板上布置的六颗大功率开关器件按照三相桥的驱动拓扑做排布，器件的安装面贴合背板的铜箔散热区域，工作时产生的热量可以通过背板直接传导到定子铁芯，再通过电机机壳向外散出，不需要额外加装独立的散热片，进一步降低了组件的整体重量与物料成本。

在实际使用场景中，这种集成式定子绕组结构可以直接替换同功率等级的传统分体式定子组件，适配的设备包括小型自动化设备的输送辊驱动、电动自行车的轮毂电机、服务机器人的行走驱动、工业风扇的直驱电机等，在对安装空间、重量、可靠性有较高要求的场景下优势尤为明显。设计过程中需要重点控制绕组与背板的绝缘距离，在绕组端部和背板之间增加绝缘衬垫，避免高压工况下出现击穿短路，同时功率开关器件的焊接要满足无铅焊接的工艺要求，保证在-40℃到125℃的工作温度区间内焊点不会出现开裂失效。定子铁芯采用硅钢片叠压而成，叠压系数控制在0.95以上，能够有效降低电机运行时的铁损，绕组采用耐高温漆包线绕制，长期工作温度可以达到180℃，匹配功率开关的工作温升要求，保证电机在额定负载下可以长期稳定运行。

从安装适配性来看，该定子组件的外圆尺寸和机壳的配合采用过渡配合，压装后不需要额外做径向固定，背板上预留的信号接线点位可以直接连接外部的控制信号线路，不需要在电机内部做额外的线路布置，整个组件的装配工序相比传统结构减少了40%左右，能够有效提升量产时的装配效率，降低人工装配的出错概率。在做结构验证时，需要重点测试绕组的相间绝缘、对地绝缘性能，以及功率开关在额定电流下的温升情况，确保集成结构的散热能力满足持续工作的要求，同时要做振动与冲击测试，验证背板与绕组、功率开关的连接可靠性，保证在复杂工况下组件不会出现结构松动或电气连接失效的问题。
