伊莱克斯真空吸尘器吸尘风机结构设计

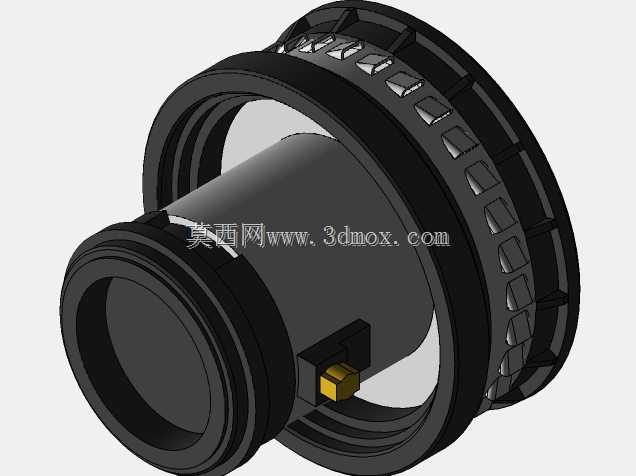

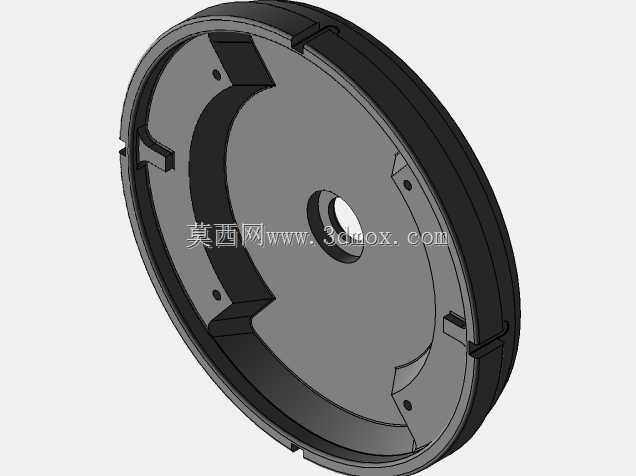

家用真空吸尘器的核心动力单元，直接决定整机的吸尘负压、风量输出与运行噪音水平，这类串激式高速风机组件，是卧式、桶式等多款伊莱克斯家用清洁设备的通用动力核心，日常家居场景中，地面浮尘、织物纤维、宠物毛发、细碎颗粒的抽吸作业，全靠该单元提供稳定的负压差驱动气流携带尘屑进入尘仓。从结构设计逻辑来看，该组件采用上下双层密封胶圈的压装结构，上层胶圈适配主机上壳的安装卡槽，隔绝风机出风侧与进风侧的气流串扰，避免负压损失；下层胶圈贴合主机下腔的减震安装位，缓冲电机高速运转时产生的径向与轴向震动，降低整机运行时的共振异响。风机进风侧采用前倾式离心风叶设计，风叶曲面经过流道优化，进风端直接对接吸尘器的尘仓出风口，气流从中心进风口进入风轮腔后，在离心力作用下沿风叶曲面加速向周向甩出，经导风圈导流后从组件侧部的出风通道排出，这种结构能在110V与220V两种供电规格下，分别匹配不同绕组匝数的定子线圈，适配不同地区的电网电压标准，无需改动风轮与壳体结构即可完成跨电压版本的衍生设计。组件的安装边界采用圆周对称的卡扣定位结构，三个均布的金属接线端子从侧部伸出，对应主机控制板的电源输出接插口，安装时无需额外螺丝固定，依靠壳体周边的卡扣与上下胶圈的压紧力即可完成固定，装配工序简单，适合自动化产线的快速组装。日常运维中，该组件属于长寿命核心部件，正常使用场景下无需定期润滑，轴承采用含油烧结轴承，预填高温润滑脂，能支撑上万小时的高速运转；当风机进风侧的过滤组件破损时，大颗粒尘屑可能进入风轮腔打伤风叶，此时仅需拆开上下壳体的压合边即可更换风轮，无需更换整个电机组件，降低售后维修成本。从建模还原的角度来看，该结构的曲面建模重点集中在风叶的扭曲曲面与导风圈的圆弧过渡段，风叶的安装角度、曲面曲率直接影响风机的气动效率，建模时需严格匹配实物的曲面轮廓，保证仿真分析时的气流流场结果与实际运行状态一致；壳体上的散热孔排布也经过热设计优化，侧部的斜向散热孔既能引导部分气流流经定子绕组表面带走热量，又能避免大颗粒尘屑进入电机腔损坏绕组绝缘层。在设备选型适配时，该组件的安装直径、轴向高度、接线端子位置是核心匹配参数，不同功率版本的组件仅需调整绕组线径与匝数，安装接口保持通用，可覆盖从600W到1400W的主流家用吸尘器功率段，适配不同吸力等级的整机产品。实际使用中，该组件的启动扭矩特性经过调校，启动瞬间能快速达到额定转速，开机即可输出额定负压，避免低转速阶段吸力不足导致的尘屑遗落；运行时的动平衡等级达到G2.5级，风轮在出厂前经过整机动平衡校正，高速运转时的震动量控制在极小范围内，不会带动整机产生位移或明显的低频噪音。
