HBS860H伺服电机驱动控制器结构设计

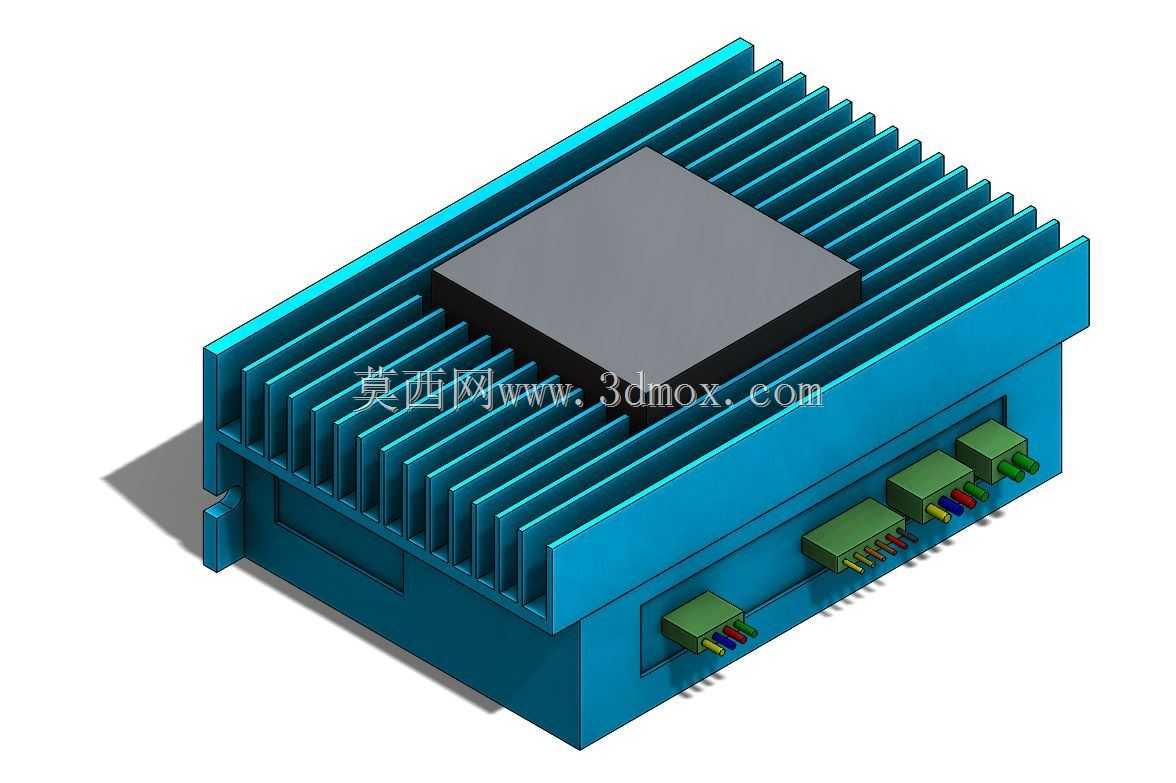

在自动化生产线、数控加工设备、单轴机械手、精密送料机构这类需要精准转速、转角控制的场景里，伺服驱动单元是连接上位控制系统与伺服电机的核心中间部件，HBS860H这款控制器的结构设计，完全围绕工业现场的实际安装、散热、接线需求展开，没有多余的装饰性结构，所有外形特征都服务于功能落地。从外形来看，这款控制器主体采用一体化挤压铝型材作为散热基座，顶部的平行鳍片散热结构沿壳体长度方向排布，鳍片厚度、间距都经过适配自然对流散热的考量，不需要额外加装散热风扇就能满足额定工况下的功率器件散热需求，避免了风扇积灰、寿命短带来的运维问题，适合在多粉尘、长时间连续运行的车间环境使用。壳体顶部预留的平整安装面，是用来贴合内部功率板上的MOS管、驱动IC等发热器件的，安装时只需要在发热器件与壳体接触面涂覆导热硅脂，就能把器件工作产生的热量快速传导到整个铝壳体，再通过顶部鳍片散发到周围空气中，这种结构比塑料外壳加独立散热片的设计热阻更低，结构强度也更高。壳体侧面的四个接线端口采用下沉式布局，端口朝向与安装面垂直，接线时线缆从侧面引出，不会额外占用壳体上方的安装空间，每个端口都做了防呆卡位设计，对应的接插件插反时无法卡入，能避免现场接线时误插导致的器件烧毁问题，端口旁预留的标识刻印区域，能清晰标注电源、电机、编码器、IO信号的接线定义，方便现场运维人员排查线路。从安装边界来看，这款控制器的底部预留了标准的导轨安装卡扣位，同时也支持螺丝直接固定在安装板上，两种安装方式兼容不同设备的电控柜布局需求，壳体整体宽度、高度都匹配86系列伺服电机配套驱动的常规安装尺寸，替换同规格旧款驱动时不需要重新打孔调整安装位，能减少设备改造的工作量。设计时特意将所有内部器件的安装柱都集成在铝型材壳体的内壁上，不需要额外加装塑料内托，既减少了零部件数量，也能避免塑料件在高温环境下老化变形导致的器件移位问题，壳体两端的端盖采用卡扣加螺丝的双重固定方式，日常维护拆开端盖就能调整内部拨码开关、排查板卡问题，不需要完全拆下整个控制器。在实际设备选型适配时，这款控制器的结构尺寸能直接装入标准电控柜的导轨层架，侧面接线的布局让柜内走线可以沿柜壁排布，不会出现线缆弯折半径过小导致的信号干扰问题，散热鳍片朝上的安装方向也符合热空气自然上升的对流规律，不会因为安装方向错误导致散热效率下降。针对工业现场常见的振动问题，壳体的铝型材材质本身有足够的结构刚性，安装卡扣的锁紧力度能保证设备在设备运行产生的持续振动下不会从导轨上松脱，接线端口的接插件采用带锁扣的设计，插好后自动锁死，不会因为振动出现接插件松脱、接触不良的故障。从结构建模的角度来看，这款控制器的所有特征都采用参数化设计，散热鳍片的间距、厚度，接线端口的开孔位置，安装孔的孔径、孔距都可以根据后续功率升级的需求快速调整，不需要重新绘制整个壳体模型，鳍片的拔模角度完全匹配铝型材挤压的工艺要求，不会出现生产时无法脱模的问题，端盖的卡扣尺寸也匹配常用塑料件的注塑公差范围，开模生产时的良率能得到有效保障。
