法兰连接式手动截止阀SolidWorks三维模型

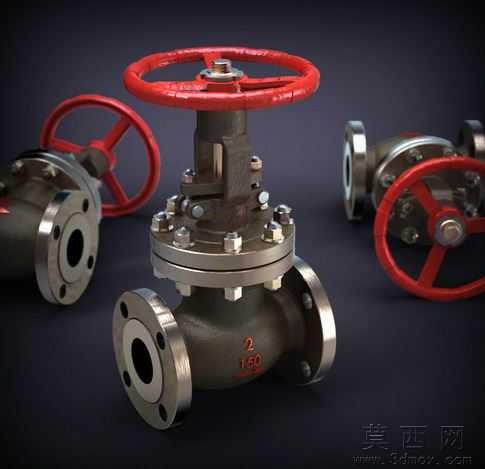

本模型为法兰连接式手动截止阀的完整三维设计成果，建模全程基于SolidWorks2011版本完成，采用自底向上的装配体建模逻辑，首先完成单个标准件的独立建模：包含阀体、阀盖、阀杆、阀瓣、密封垫片、压紧螺栓、手轮等全部零部件，每个零件均通过草图绘制、特征拉伸、旋转切除、倒角圆角等基础特征完成构建，严格遵循机械设计手册中截止阀的尺寸规范，对法兰盘的螺栓孔分布、密封面粗糙度对应结构、阀杆梯形螺纹参数均做了精准还原，无特征缺失或干涉问题。参数设计层面，模型对应公称压力150LB的美标截止阀规格，法兰连接尺寸符合ASME B16.5标准，阀瓣密封面采用锥面密封结构设计，阀杆行程与手轮旋转圈数做了运动配合约束，可模拟真实阀门的启闭动作，所有可动部件均添加了同轴、重合、行程限制等装配约束，整体装配间隙控制在工业设计允许的公差范围内。渲染材质部分，模型对不同部件做了差异化材质赋予：阀体与阀盖采用铸钢材质，还原铸件哑光金属质感，手轮采用蓝色酚醛塑料材质，螺栓、阀杆等外露金属件采用抛光不锈钢材质，密封垫片采用柔性石墨材质表现，渲染效果清晰展现阀门各部件的材质差异与结构细节，可直接用于方案展示或产品宣传配图制作。结构原理上，该截止阀通过旋转顶部手轮带动阀杆做升降运动，带动阀瓣与阀体密封座贴合或分离，实现管路介质的通断与流量调节，法兰式连接结构可实现与工业管路的快速可靠对接，中法兰处的螺栓压紧结构配合密封垫片可保证阀腔的压力密封性能，阀杆处的填料密封结构可避免介质沿阀杆泄漏，整体结构符合工业截止阀的成熟设计逻辑。软件兼容方面，模型原生为SolidWorks2011格式，包含完整的零件特征树与装配约束关系，可直接在SolidWorks2011及以上版本中打开编辑，也可导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、CATIA等主流三维设计软件，无需额外修复即可完成后续的工程图导出、仿真分析等操作。研发教学应用层面，该模型可作为阀门设计研发人员的结构参考模板，帮助设计人员快速完成同类型截止阀的参数化改型设计，缩短产品研发周期；也可作为机械类专业教学的演示案例，用于讲解阀门的装配关系、密封原理、工业管路配件的设计规范，还可用于流体仿真课程的模型载体，帮助学生理解阀门流道结构对介质流动的影响，同时也能为管道系统三维布局设计提供现成的阀门模型，提升管路设计的效率与真实度。
