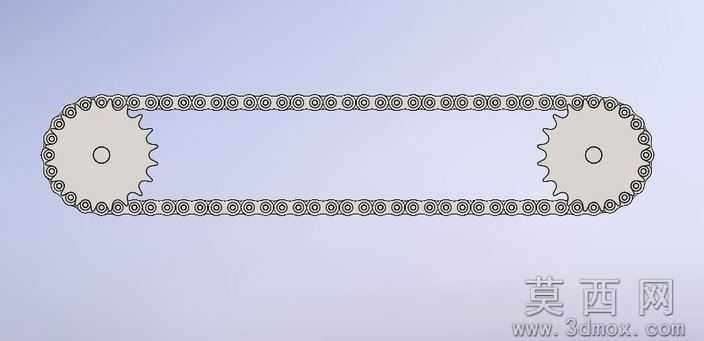

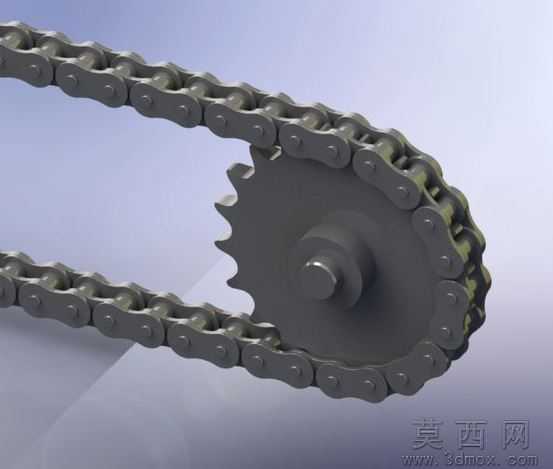

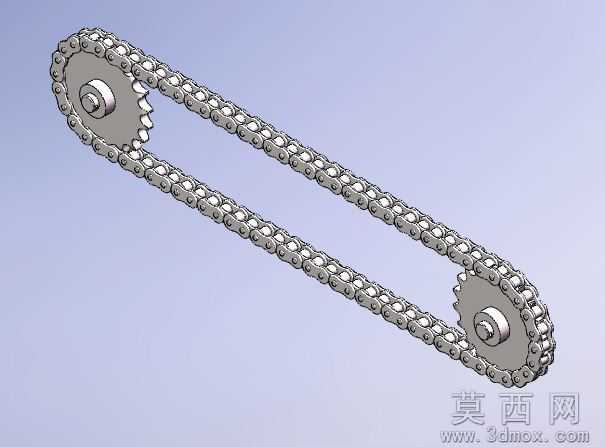

ANSI80标准滚子链链轮SolidWorks三维模型

本模型为ANSI 80标准规格的滚子链与配套链轮传动组件，采用SolidWorks2011版本完成全参数化建模，建模过程严格遵循ANSI链条传动标准规范，首先通过草图绘制完成单节链节的内外链板、销轴、套筒、滚子的轮廓绘制，通过拉伸、旋转、切除等基础特征完成单个链节的实体建模，再通过线性阵列配合路径配合约束完成整圈链条的装配，链轮部分则通过齿形公式计算齿廓参数，通过方程式驱动的草图生成标准链轮齿形，经拉伸凸台、中心孔切除、键槽绘制完成链轮零件建模，最终在装配体环境中完成链条与链轮的啮合配合，添加机械配合约束实现真实的传动运动模拟。参数设计层面完全匹配ANSI 80滚子链的标准参数，链节距、滚子直径、内节内宽、链轮齿数、齿顶圆直径、分度圆直径均严格对应标准数值，所有尺寸均通过全局变量关联，修改参数即可快速生成不同规格的链传动组件，适配不同的传动工况需求。渲染材质方面，对链板、销轴、链轮采用金属钢材材质，添加哑光金属质感与细微的表面磨砂纹理，还原工业传动件的真实金属质感，对滚子部分添加轻微的镀铬反光效果，区分不同零件的材质差异，渲染环境采用柔和的工业影棚光效，清晰展现链条与链轮的啮合细节与结构特征。结构原理上完整还原滚子链传动的核心结构，内外链板交替铰接，滚子可绕套筒自由转动，链轮齿形与滚子完美啮合，传动过程中滚子与轮齿间为滚动摩擦，可有效降低传动磨损，模型可直观展示链传动的啮合过程、张紧结构与运动逻辑，清晰呈现链传动平均传动比准确、传动效率高、适配远距离传动的结构特点。软件兼容层面，模型为SolidWorks2011原生格式，包含完整的零件特征树与装配配合关系，可直接在SolidWorks2011及以上版本中打开编辑，同时支持导出STEP、IGS等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，不存在特征丢失或装配错位问题。研发教学应用层面，该模型可作为机械设计课程中链传动章节的教学演示模型，帮助学生理解滚子链的结构组成与传动原理，也可用于输送设备、农业机械、摩托车等产品的传动系统研发设计，直接导入整机装配体完成传动结构的布局验证，还可作为非标传动设备设计的基础模型，通过参数调整快速生成适配特定工况的链传动组件，缩短产品研发周期，同时也可用于机械原理课程的运动仿真教学，添加马达驱动即可模拟真实的链传动运动过程，辅助讲解链传动的运动特性与动载荷产生原理。
