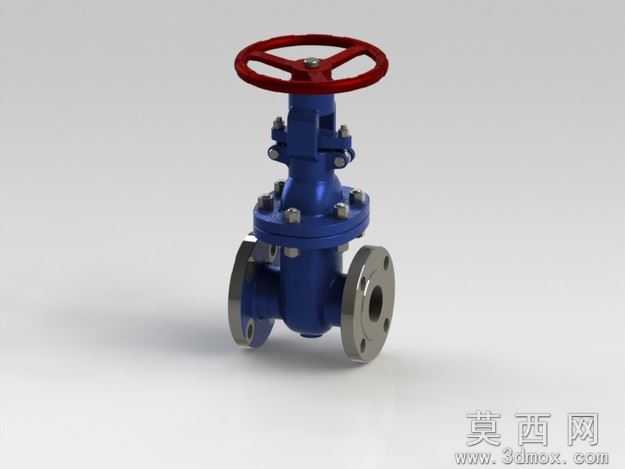

DN150法兰式手动闸阀SolidWorks三维模型

本模型为DN150规格法兰连接手动闸阀的完整三维参数化模型，建模全程基于SolidWorks2011版本完成，采用自底向上的装配建模流程，首先对单个零件进行独立参数化绘制：依次完成手轮、阀杆、阀盖、阀体、闸板、法兰连接盘、紧固螺栓、密封填料压盖等全部零件的特征建模，每个零件均通过草图绘制、特征拉伸、旋转切除、阵列、倒角等基础特征命令完成，关键配合尺寸严格遵循公称通径150mm对应的闸阀行业标准参数，法兰盘的螺栓孔分布、密封面尺寸、阀杆行程、阀体流道直径均按照通用法兰闸阀的规范参数设定，无尺寸错漏与结构干涉问题。完成全部零件建模后，在装配体环境中按照实际装配关系添加配合约束，手轮与阀杆顶端采用同轴配合加端面贴合约束，阀杆与阀盖添加同轴配合与行程限位配合，闸板与阀杆底端做铰接配合，阀体与阀盖通过螺栓组添加紧固配合，法兰端面与阀体流道保证同轴度，整体装配完成后可实现手轮旋转带动阀杆升降、闸板同步升降模拟阀门启闭的动作效果，完整还原手动闸阀的实际运动逻辑。模型渲染阶段对不同零件赋予对应真实材质：阀体与阀盖赋予蓝色喷涂铸钢材质，金属表面添加细微的铸造颗粒质感与漆面反光效果，手轮赋予红色烤漆铸铁材质，阀杆、螺栓、法兰密封面赋予抛光不锈钢金属材质，密封填料部位赋予黑色橡胶材质，整体渲染效果贴近工业实物的视觉表现，可直接用于方案展示与效果演示。结构原理上，该闸阀属于明杆楔式单闸板闸阀，通过旋转顶部手轮带动阀杆做轴向升降运动，带动楔形闸板沿阀体内的导向槽上下移动，实现流道的通断控制，法兰连接结构可直接与同通径的管道法兰对接，密封结构包含阀杆处的填料密封与闸板、阀座间的金属硬密封，可满足常规水、油品、蒸汽等介质的截断控制需求。软件兼容方面，模型保存为SolidWorks2011原生格式，同时附带通用STEP中间格式文件，可兼容UG、Pro/E、Catia、Inventor等主流三维CAD软件打开编辑，也可导入3ds Max、C4D等渲染软件做进一步效果处理，不会出现特征丢失、装配错位等兼容问题。在研发与教学应用场景中，该模型可作为阀门类产品研发设计的基础参考模板，帮助设计人员快速完成同系列闸阀的参数化改型，缩短产品研发周期；也可作为机械制图、三维建模课程的教学案例，用于讲解装配体建模、标准件调用、配合约束添加、机械结构原理演示等教学内容，还可用于管道系统设计的三维布道场景，直接装配到整体管路系统中完成整体方案的三维布局展示。
