宏板搭载樱桃MX轴体DIY键盘组件

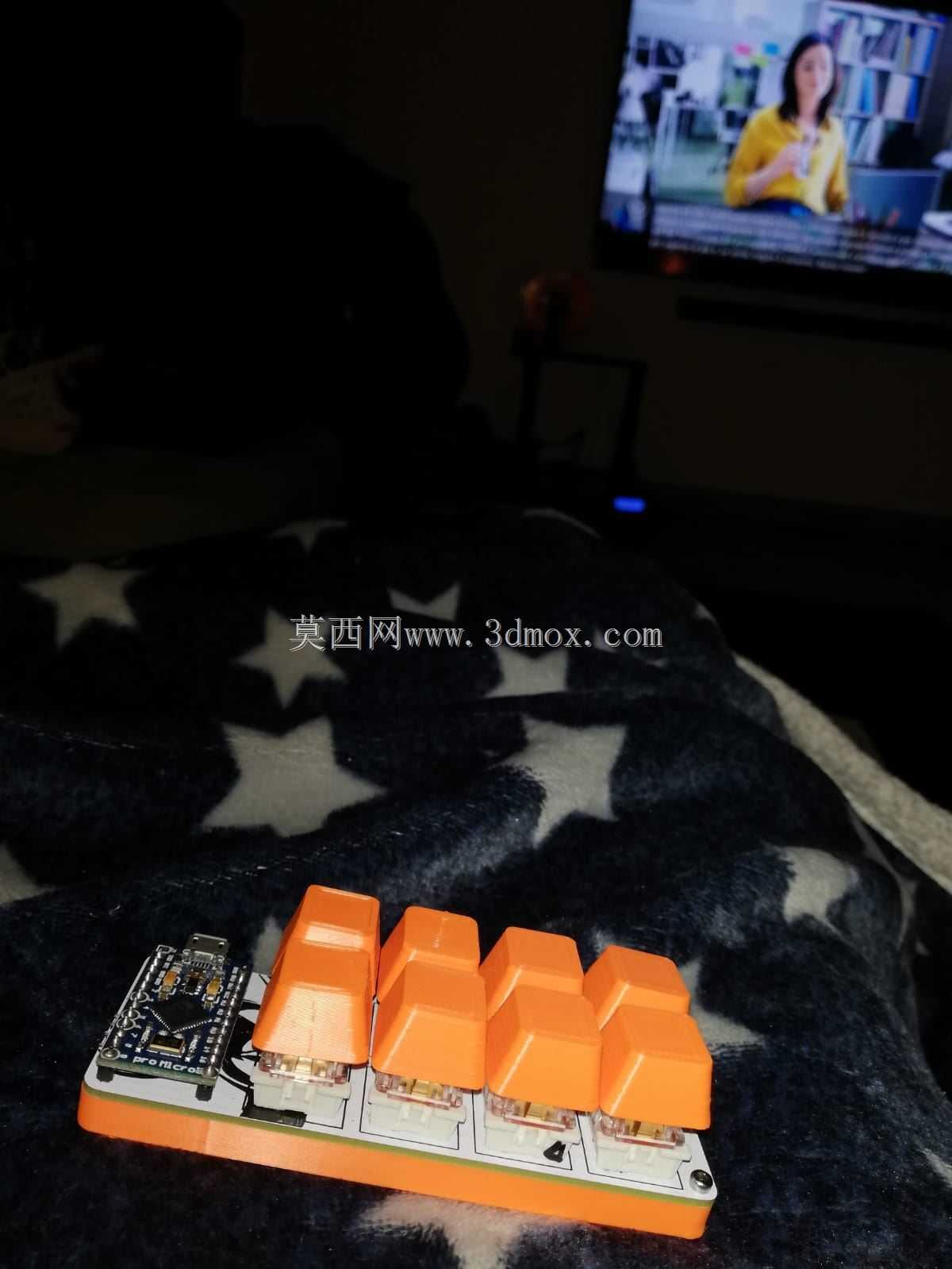

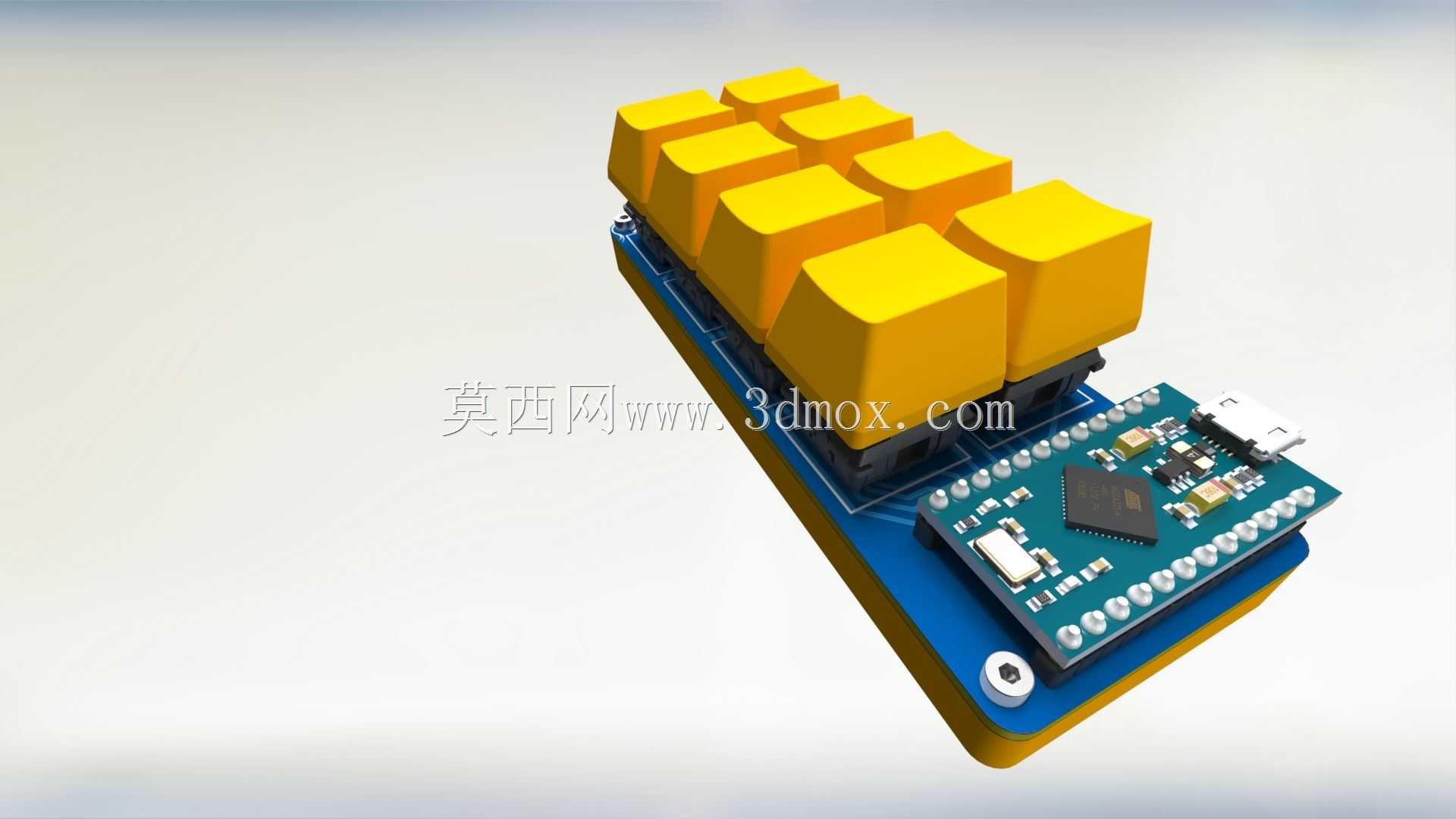

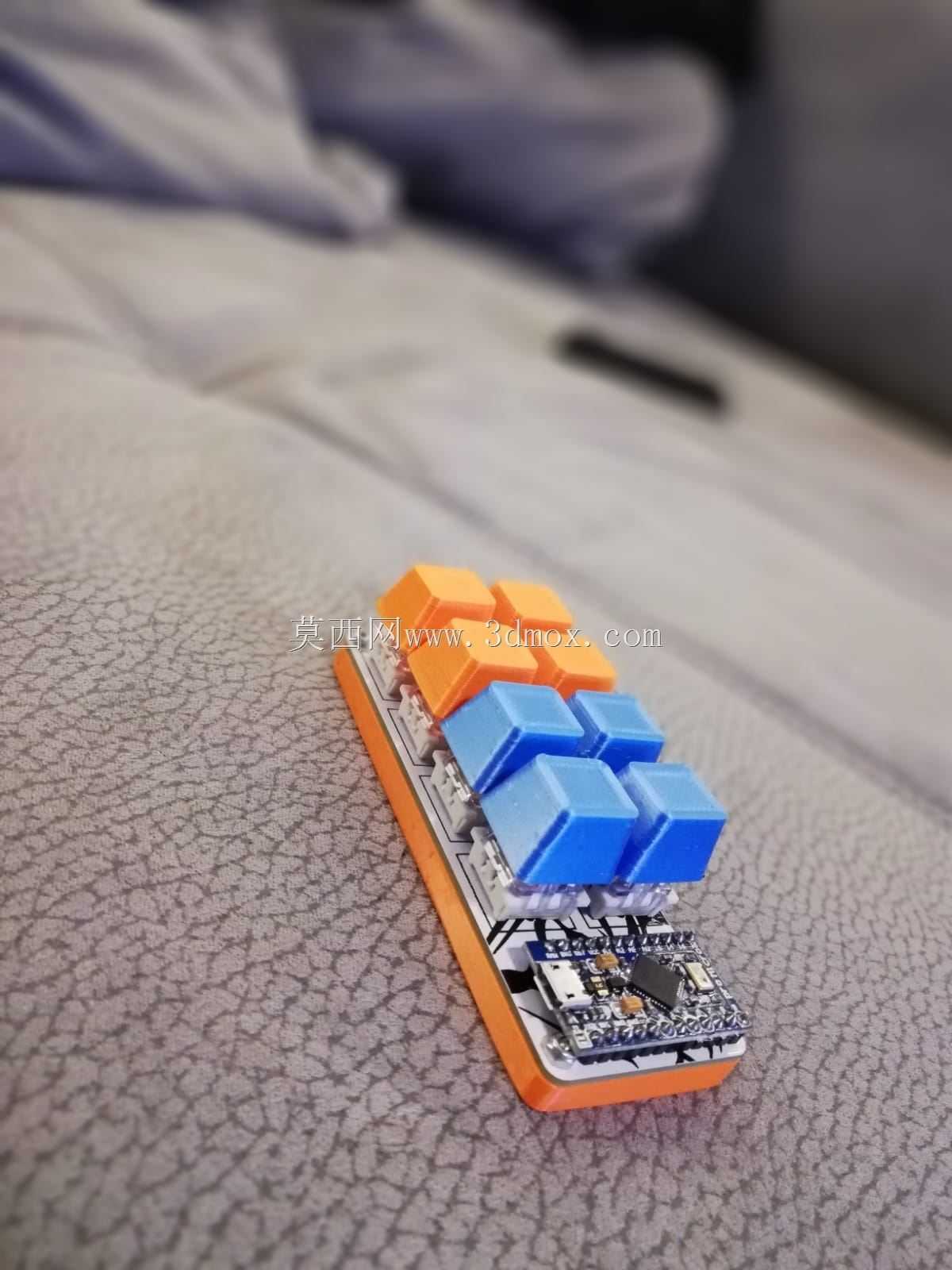

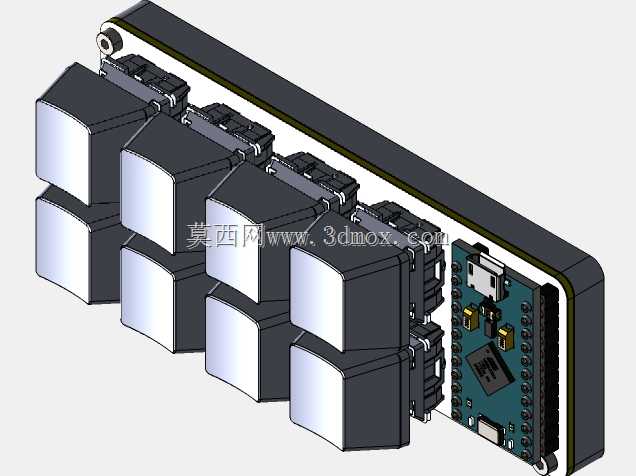

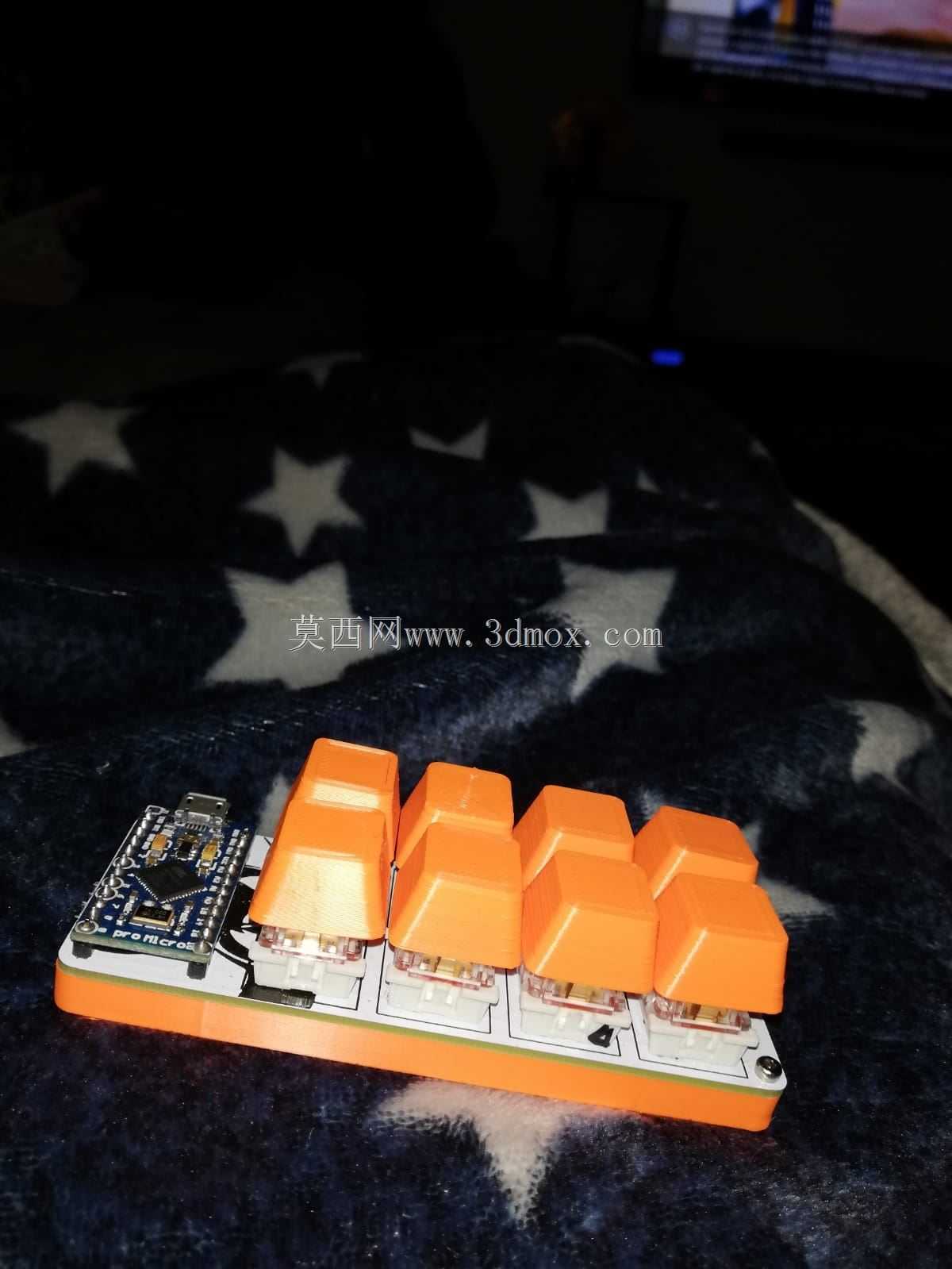

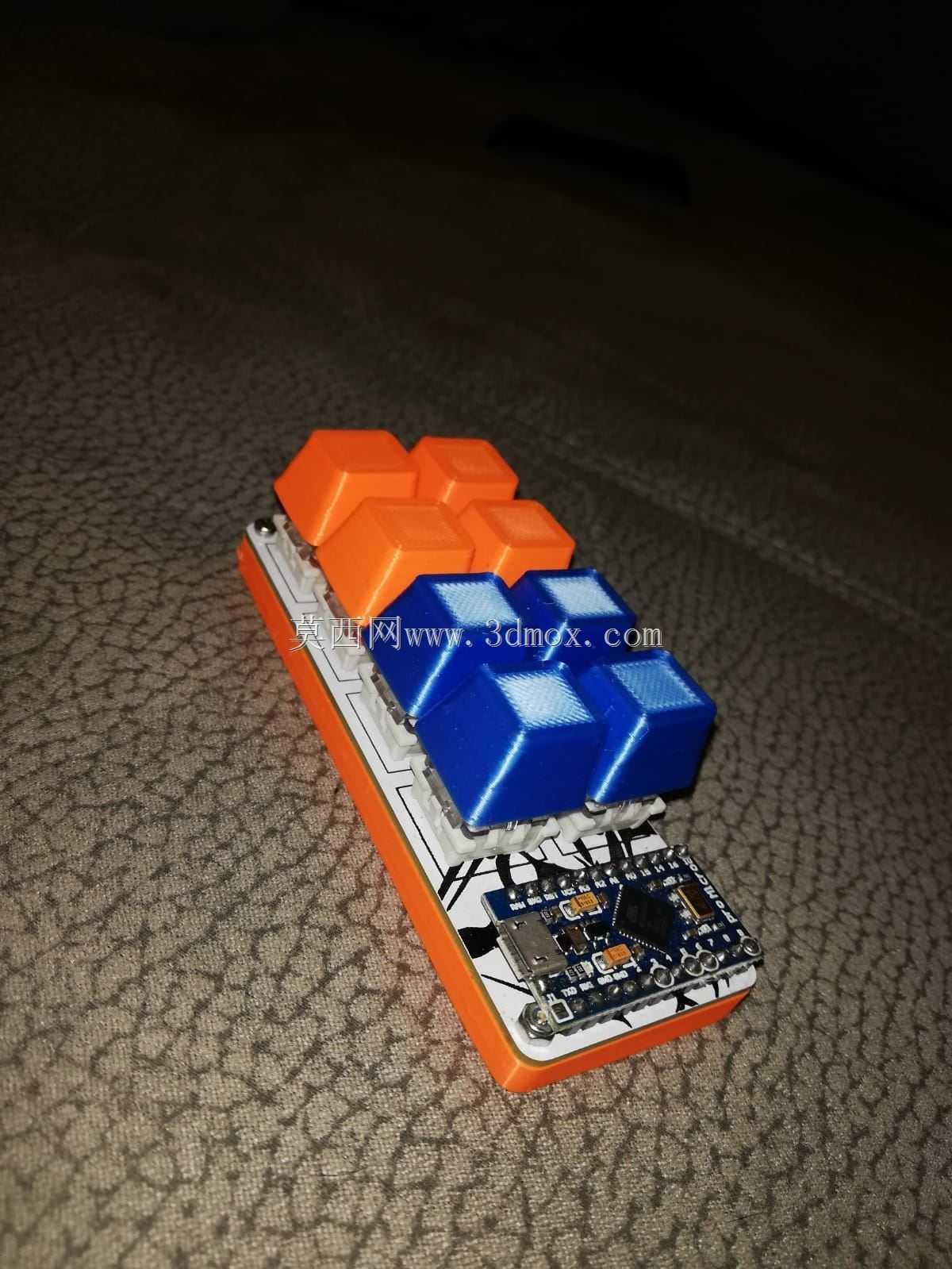

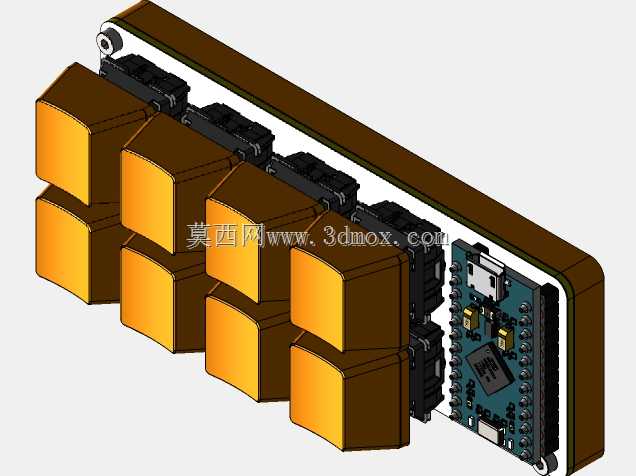

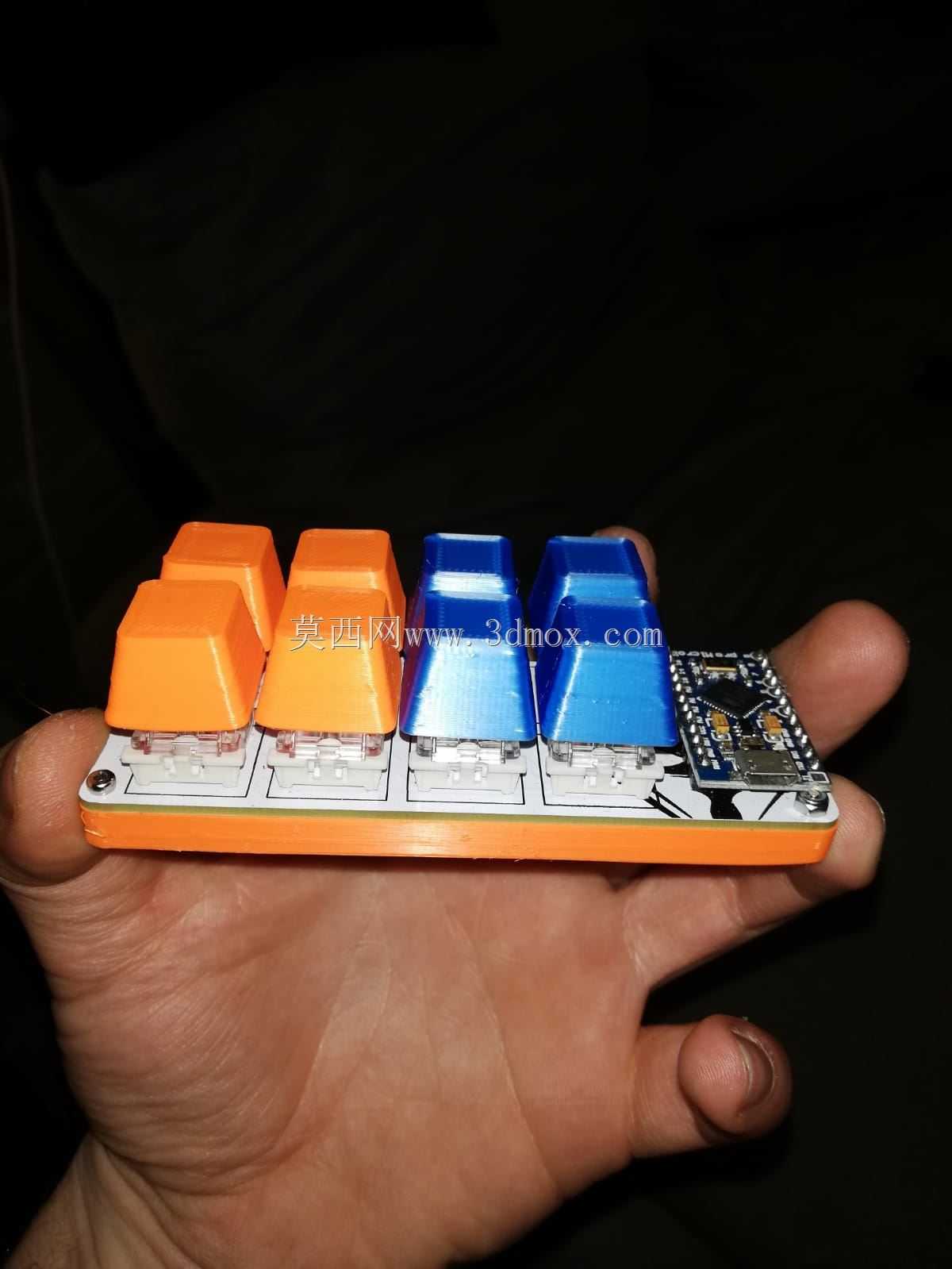

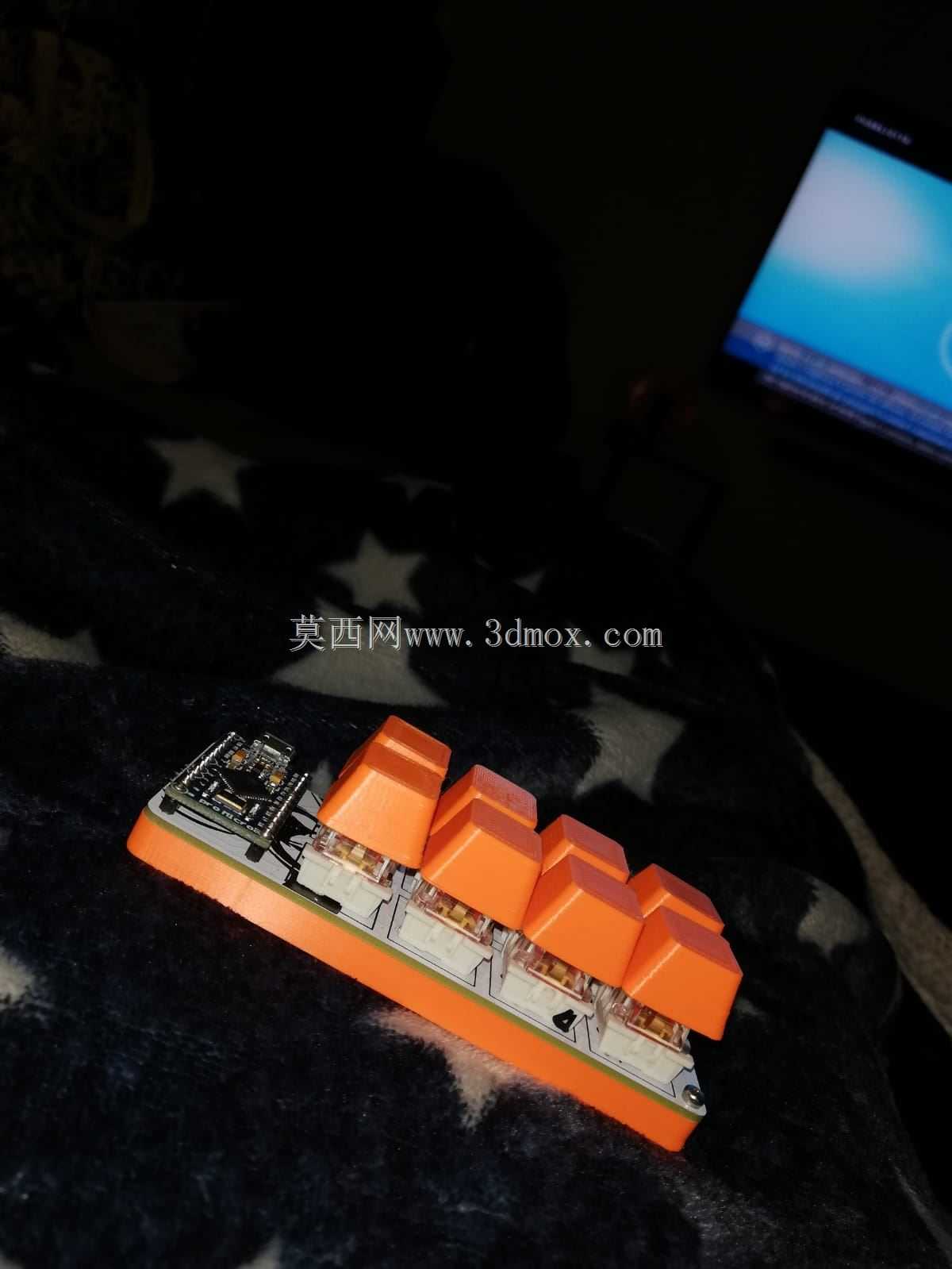

这款DIY键盘组件的核心是将樱桃MX轴体与小型控制宏板做集成化装配，在桌面外设定制、嵌入式输入模块开发场景中有着很灵活的适配空间。日常做小型工控操作台的自定义按键区、桌面个性化输入副键盘、嵌入式设备的手动输入终端时，这类集成组件不需要额外做轴体定位板的二次适配，能直接缩短外设开发的打样周期。从实际功能来看，板载的控制芯片直接承担按键矩阵扫描、键值映射、USB通讯的全流程功能，不需要外接额外的控制电路，轴体采用标准樱桃MX的十字触点结构，兼容市面上绝大多数常规MX规格的键帽，用户可以根据使用场景更换不同高度、触感的键帽来适配打字、工控操作、快捷触发等不同的使用需求。设计过程中优先考虑了装配的容错空间，轴体底座与宏板的定位孔采用间隙配合，单边预留0.1mm的装配余量，既可以保证轴体插装时不会因为PCB加工公差出现卡滞，也能避免间隙过大导致轴体晃动影响按键触发手感。宏板的边缘预留了标准2.54mm间距的排针焊盘，除了搭载的8颗轴体之外，还可以外接扩展按键、旋钮或者指示灯模块，拓展更多自定义输入功能。外形尺寸上，整个集成组件的长宽控制在70mm*45mm的边界内，整体堆叠高度从宏板底部到键帽顶部为22mm，安装时只需要在固定面板上开出对应尺寸的避让槽，预留3mm的螺丝固定位即可完成装配，不需要额外设计复杂的支撑结构。板载的USB接口采用Micro USB规格，接口位置突出宏板边缘1.5mm，装配外壳时不需要做太深的接口避让，常规的外设外壳壁厚都能适配接口的插拔空间。轴体的触发行程保持樱桃MX轴的标准4mm参数，触发压力对应所选轴体的原厂参数，在做键位布局时，8颗轴体采用2行4列的矩阵排列，相邻轴体的中心间距为19.05mm，也就是标准键盘的按键间距，符合日常按键操作的手指活动范围，不会因为按键排布过密导致误触。PCB板的布线过程中，按键矩阵的走线全部走板层内侧，避免轴体插装时引脚刺破走线导致电路故障，板载的复位按键布置在PCB的侧边位置，不会和轴体、键帽产生干涉，需要重置固件时可以直接用细杆触发，不需要拆开整体装配结构。底部的定位柱采用M2规格的铜柱固定，既可以将宏板与底部定位层隔开2mm的距离，避免板底焊点与安装面接触短路，也能为底部的走线预留足够的安全空间。在实际选型适配时，这类组件可以直接嵌入到小型设备的操作面板上，作为功能快捷键使用，比如3D打印机的手动操作按键区、小型测试设备的功能触发键，也可以单独作为桌面数字小键盘、自定义快捷键键盘使用，不需要重新绘制PCB、做轴体定位的结构设计，只需要根据整体尺寸设计对应的外壳或者安装面板即可完成整个产品的开发。设计时还考虑了轴体的更换便利性，轴体底座没有做封胶固定，用户可以根据使用需求更换不同手感的MX轴体，不需要拆焊整个电路板，只需要用拔轴器将轴体从定位孔中拔出即可完成更换，后期维护的成本很低。板载的元器件全部采用贴片封装，整体焊接完成后元器件的最高突出高度为1.8mm，不会和轴体底部产生干涉，轴体插装后引脚直接穿过PCB焊盘，焊接后可以同时起到固定轴体和电路连通的作用，不需要额外的卡扣结构来固定轴体，简化了整体的装配步骤。
