手动式管装工件压合工装夹具设计

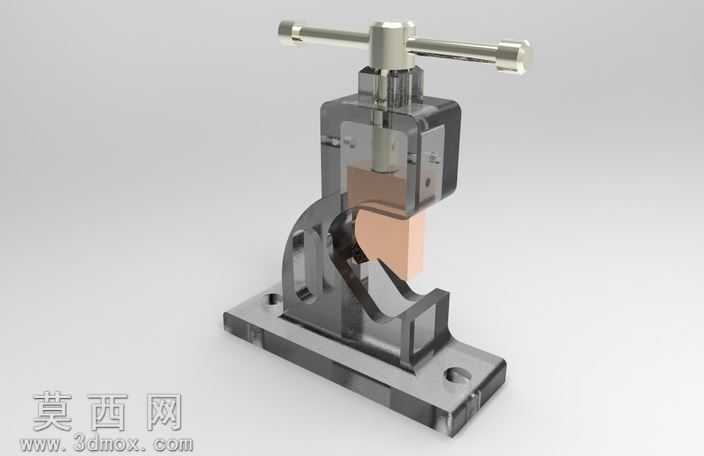

该作品为手动驱动的管件压装类工装夹具三维模型，整体采用C型开式机架结构设计，建模过程中严格遵循机械加工工装的设计规范，对各零部件的配合公差、装配关系进行了精准还原。模型构建阶段，首先完成底座部分的建模，底座采用带安装孔的平板式结构，预留的两个沉头安装孔可实现工装在工作台面的快速固定，底座上方设置有定位型腔，用于放置待加工的管件工件，型腔的曲面轮廓与管件外圆完全贴合，保证装夹定位的精度。中部的C型机架为整体承力结构，建模时通过拉伸、切除特征构建出弧形的承力臂，既保证了结构强度，又预留了足够的工件操作空间，避免压合作业时工件与机架发生干涉。顶部的手动驱动机构采用T型转动手柄配合螺旋进给结构，手柄部分做了滚花防滑的细节处理，螺旋副的传动参数经过合理设定，保证手动操作时的进给行程与压合力符合管件压装的作业需求，压头部分采用可拆卸式设计，可根据不同管径的管件更换对应规格的压头，提升工装的通用性。渲染阶段采用金属材质表现整体结构，对机架、手柄、压头等不同零部件赋予差异化的金属质感，承力机架采用哑光铸钢材质，进给螺杆与手柄采用亮面镀铬材质，底座安装面做了磨砂质感处理，通过光影调整突出各部件的结构轮廓与装配关系，清晰展现工装的运动逻辑：转动顶部T型手柄即可带动螺杆驱动压头向下进给，配合底座的定位型腔完成管件的压合装配作业，反向转动手柄即可抬起压头取出加工完成的工件。整个模型的结构设计紧凑合理，无冗余部件，手动驱动的形式无需外接动力源，适合小批量管件加工、维修场景的压装、校形作业使用，各活动部件的运动行程经过校核，不存在运动干涉问题，装配关系完全符合实际机械加工工装的生产制造要求。
