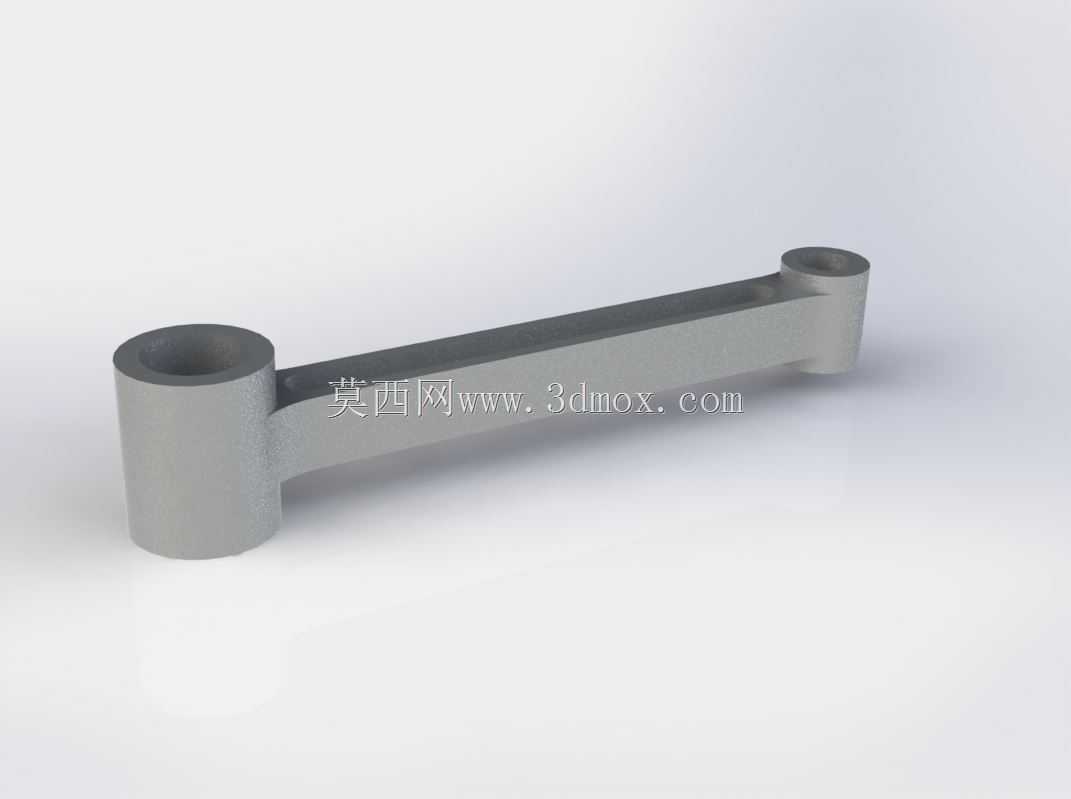

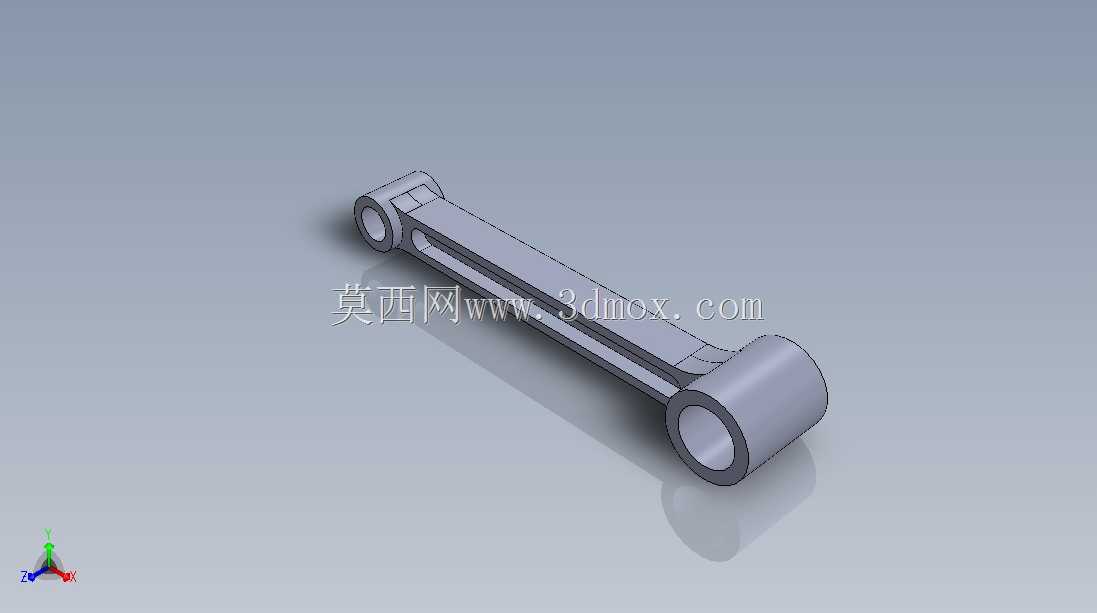

双孔同轴连接铰接杆结构设计

这类双端带孔的铰接杆，在各类平面连杆机构里是核心传力构件，日常能在轻工输送线的摆臂驱动单元、小型压力机的曲柄滑块传动组、农用机具的悬挂调节机构、自动化设备的门体开合联动结构里见到它的身影，核心作用是在两个做相对摆动的构件之间传递拉压力，同时补偿两端铰接点的小幅角度偏差，避免刚性连接带来的运动卡滞或附加应力。从结构设计逻辑来看，杆身采用等截面直杆形态，是为了在满足轴向拉压强度要求的前提下，尽可能减少冗余材料，两端的同轴套筒结构是整个零件的功能核心，套筒内孔直接与铰接销轴配合，内孔的表面粗糙度、圆柱度公差直接决定了铰接副的磨损寿命，设计时通常会根据传递载荷的大小核算销轴的剪切强度，再反向匹配套筒的壁厚与内孔直径，避免套筒在交变载荷下出现胀裂变形。两端套筒的外端面与杆身的过渡位置采用大圆弧平滑过渡，是为了降低应力集中系数，因为铰接杆在工作过程中会承受频繁的交变载荷，应力集中位置很容易萌生疲劳裂纹，大圆弧过渡能把局部峰值应力降低30%以上，有效提升构件的疲劳寿命。杆身的截面选择矩形截面而非圆形截面，一方面是因为矩形截面在摆动平面内的抗弯截面模量更大，能承受机构运动过程中产生的附加弯矩，另一方面矩形截面的加工定位更方便，在批量生产时铣削、磨削工序的装夹效率更高。从安装边界来看，两端套筒的内孔轴线需要保证严格的平行度公差，一旦平行度超差，安装后销轴会出现别劲现象，轻则导致机构运动阻力增大、磨损加快，重则直接出现运动卡滞无法正常动作；套筒的轴向长度需要匹配对应安装位的铰接座宽度，既要保证销轴穿入后有足够的支撑长度，避免销轴出现弯曲变形，也要控制长度避免与相邻构件发生运动干涉。在实际选型应用时，需要先核算机构的最大传力值，根据材料的许用应力计算杆身的最小截面面积，再结合两端铰接点的中心距确定杆身总长度，中心距的尺寸公差需要控制在合理范围，公差过大会导致机构运动行程出现偏差，公差过小则会提高加工成本与装配难度。这类铰接杆在工作时不承受扭矩载荷，所有外力都沿杆身轴向或在摆动平面内，因此设计时不需要额外考虑抗扭结构，只需要重点校核拉压强度、两端套筒的挤压强度以及过渡位置的疲劳强度即可。在装配环节，套筒内孔通常会加装自润滑衬套，减少铰接转动时的摩擦阻力，同时衬套磨损后可以直接更换，不需要更换整个铰接杆，降低设备的后期维护成本。不同应用场景下的铰接杆会有细节差异，比如重载工况下会在杆身设置加强筋结构提升刚性，轻载高速工况下会做轻量化镂空处理降低运动惯量，食品医药行业应用的则会采用不锈钢材质并做表面抛光处理，避免积尘滋生细菌，但核心的双端铰接同轴孔、直杆传力的基础结构逻辑是一致的，都是为了实现两个摆动构件之间的可靠力传递，同时保证运动过程的顺畅无卡滞。
