两腔带滑动升降结构注射模具设计

这套带滑动升降结构的两腔注射模具，主要面向中小型注塑件的批量生产场景，常见于消费电子外壳小配件、日用塑料结构件、小型工业塑料连接件的注塑成型工序，适配常规卧式注塑机的安装接口，可直接匹配对应吨位设备的模架装夹尺寸。从实际生产用途来看，该模具解决了常规两板模难以处理的带内侧倒扣结构塑件的脱模问题，内置的滑动升降机构不需要额外外接液压或气动抽芯动力，依靠模具开模合模的行程动作即可完成内侧抽芯与顶出复位，能有效降低生产现场的设备改造成本，减少外接动力管线带来的维护点。

在功能特性上，模具采用1出2的型腔布局，在保证单腔注塑填充平衡性的前提下，尽可能提升单次注塑循环的产出效率，滑动升降机构的导向面做了耐磨处理，配合淬硬的导向镶件，可承受长期往复开合的磨损，避免长期生产后出现升降卡滞、抽芯错位的问题。浇注系统采用平衡式流道设计，从主流道到两个型腔的分流道长度、截面尺寸完全一致，能保证两个型腔内的熔料填充速度、保压压力同步，减少两腔塑件出现尺寸偏差、内应力不均的概率。冷却回路采用环绕型腔的随形布置，进出水接口设置在模具定模侧的统一安装面上，可快速对接生产现场的冷却水循环系统，保证成型周期内模温均匀，缩短塑件冷却定型的等待时间。

设计思路上，这套模具优先考虑了生产过程的稳定性与维护便捷性，所有易磨损的滑动镶件、升降型芯都采用独立的模块化设计，出现磨损或拉伤时不需要拆卸整套模架，仅需更换对应镶件即可快速恢复生产。滑动升降机构的行程经过精确核算，开模过程中升降块的移动距离刚好满足内侧倒扣的脱模行程，不会出现行程过大导致机构碰撞、或是行程不足导致脱模刮伤塑件的问题。合模状态下，升降机构的锁紧面完全贴合模架的承力面，注塑过程中承受的注塑压力会直接传递到模架主体，不会让滑动配合面长期承受高压，避免长期生产后出现滑动面压塌、飞边过大的问题。

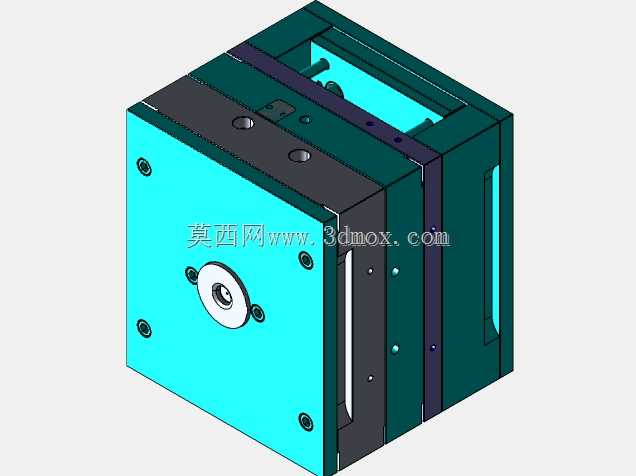

从安装边界来看，模具的整体外形为方正的立方体结构，四周的装夹槽位置、定位圈尺寸、浇口套凸出高度都匹配常规120-180吨卧式注塑机的安装参数，模具的总厚度在设备允许的最小、最大模厚区间内，开模行程预留了足够的取件空间，不需要对注塑机的拉杆间距、顶出杆位置做额外改造即可直接上机。模具的顶出系统采用均匀分布的顶杆布置，顶出力作用点对应塑件的刚性结构位置，避免顶出过程中塑件出现变形、顶白的缺陷，顶杆的复位依靠复位杆配合弹簧完成，合模前即可回到初始位置，不会出现顶杆碰伤型腔的问题。排气槽开设在型腔的熔料末端位置，深度控制在塑料溢边值以内，既可以快速排出型腔内的空气，避免塑件出现烧焦、缺胶的缺陷，也不会产生过大的飞边增加后续修剪的工作量。整套模具的结构紧凑，没有多余的外凸部件，吊装运输过程中不需要额外做防护处理，日常生产中的清理、润滑操作都可以在机台上直接完成，不需要频繁拆模维护。
