三翼式手拧锁紧调节旋钮结构设计

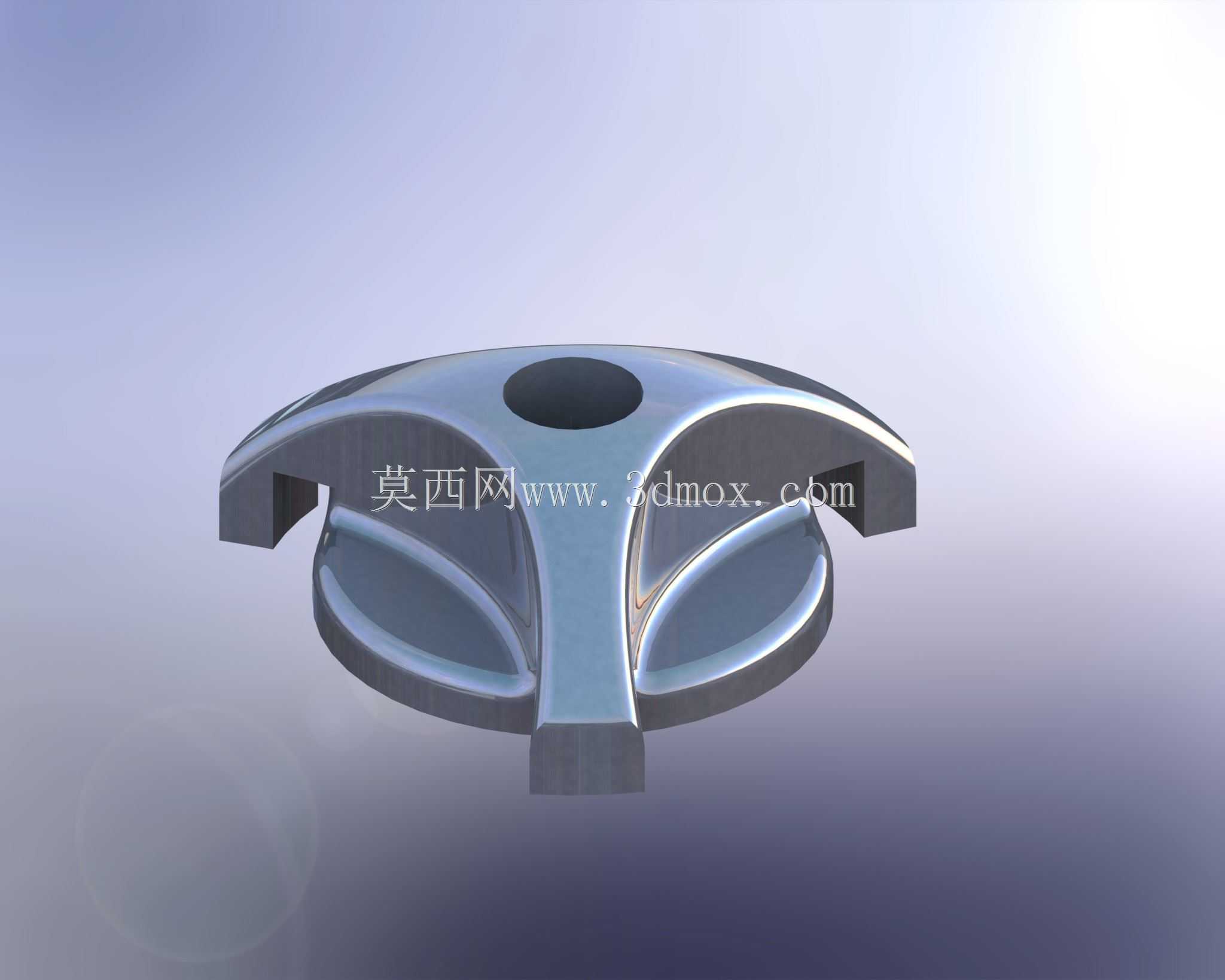

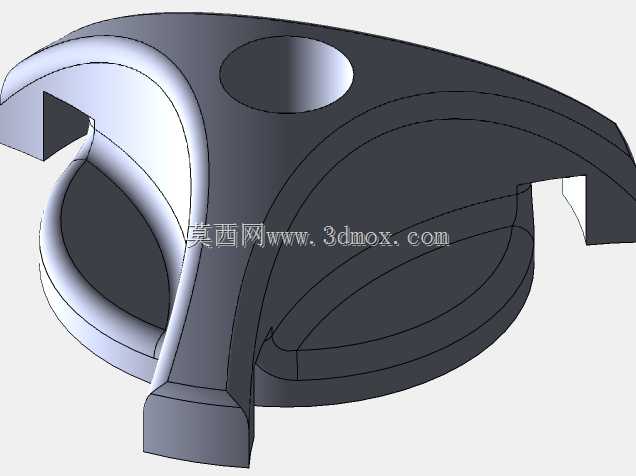

日常在各类工业设备、检测工装、小型实验装置的操作面板上，经常能看到这类无需额外工具即可手动操作的旋钮零件，它的核心作用是实现无工具场景下的快速锁紧、位置调节与松紧度微调，省去了操作人员随身携带扳手、螺丝刀等工具的麻烦，在需要频繁拆装、反复调节工位的场景下，能大幅降低操作的时间成本。从结构设计逻辑来看，这款三翼式的旋钮采用了对称分布的三个握持翼片，相比传统的两翼蝶形旋钮，三个受力点的分布让操作人员在施力旋转时，手指的受力更加均匀，不管是从哪个角度接触旋钮，都能找到合适的施力位置，不会出现两翼旋钮旋转到垂直角度时难以发力的问题，尤其适合戴薄劳保手套操作的车间场景，翼片的边缘做了圆弧过渡处理，没有尖锐的棱角，长时间操作也不会划伤手部，旋转过程中握持的摩擦力足够，不会因为手上沾有少量油污就出现打滑的情况。旋钮中心的通孔是安装配合的核心边界，这个位置用来穿装连接螺杆或者调节丝杆，孔的公差配合一般选用间隙配合，保证旋钮可以顺畅地在螺杆上旋转下压，翼片下方的内凹曲面不是单纯的装饰造型，一方面是为了减少零件的整体用料，降低压铸生产时的材料成本，另一方面曲面的过渡结构可以提升零件的结构强度，避免翼片在承受较大拧紧力矩的时候出现根部断裂的问题，金属压铸成型的毛坯经过表面抛光处理后，不仅外观质感更好，表面的氧化层也能提升零件的防锈能力，在湿度较高的车间环境下也不容易出现锈蚀卡滞的问题。从安装适配的角度来说，这类旋钮的整体外径尺寸控制在常规手掌握持的舒适范围内，安装时不需要在面板上预留过大的操作空间，三个翼片的外伸长度经过优化，既保证了足够的力臂长度，让操作人员不需要用太大的握力就能达到足够的锁紧力矩，又不会因为翼片过长导致和周边的其他操作部件产生干涉，不管是安装在设备的侧面板、操作台的台面边缘，还是小型工装的夹紧机构上，都能适配常规的安装空间。在实际的设备应用中，这类旋钮常被用在工装夹具的快速夹紧位、设备防护门的快速锁紧、检测仪器的档位调节、输送线的导向条位置调整等场景，相比需要工具操作的螺栓螺母结构，手动旋钮的操作效率要高出数倍，而且可以根据实际的锁紧需求，由操作人员直接感知拧紧的力度，避免用力过大导致零件滑牙或者被夹工件出现压伤的问题。设计这类零件的时候，需要重点关注翼片根部的圆角过渡，不能出现直角的应力集中结构，否则在反复承受拧紧力矩的时候，根部很容易出现疲劳断裂，中心安装孔的端面要保证足够的平面度，这样旋钮在压紧接触面的时候，受力会更加均匀，不会出现偏压导致的锁紧松动问题，翼片的握持面不需要做额外的滚花处理，依靠三翼的结构造型已经能提供足够的旋转摩擦力，多余的滚花结构反而会增加压铸生产的模具复杂度，提升零件的生产制造成本。这类金属材质的手拧旋钮相比塑料材质的同类型零件，能承受更大的拧紧力矩，不容易出现受力开裂的问题，使用寿命更长，适合在工业生产场景下长期高频次使用，日常维护也非常简单，只需要定期在中心孔的配合位置添加少量润滑脂，就可以保证旋转操作的顺畅度，不会出现和螺杆锈死在一起的问题。
