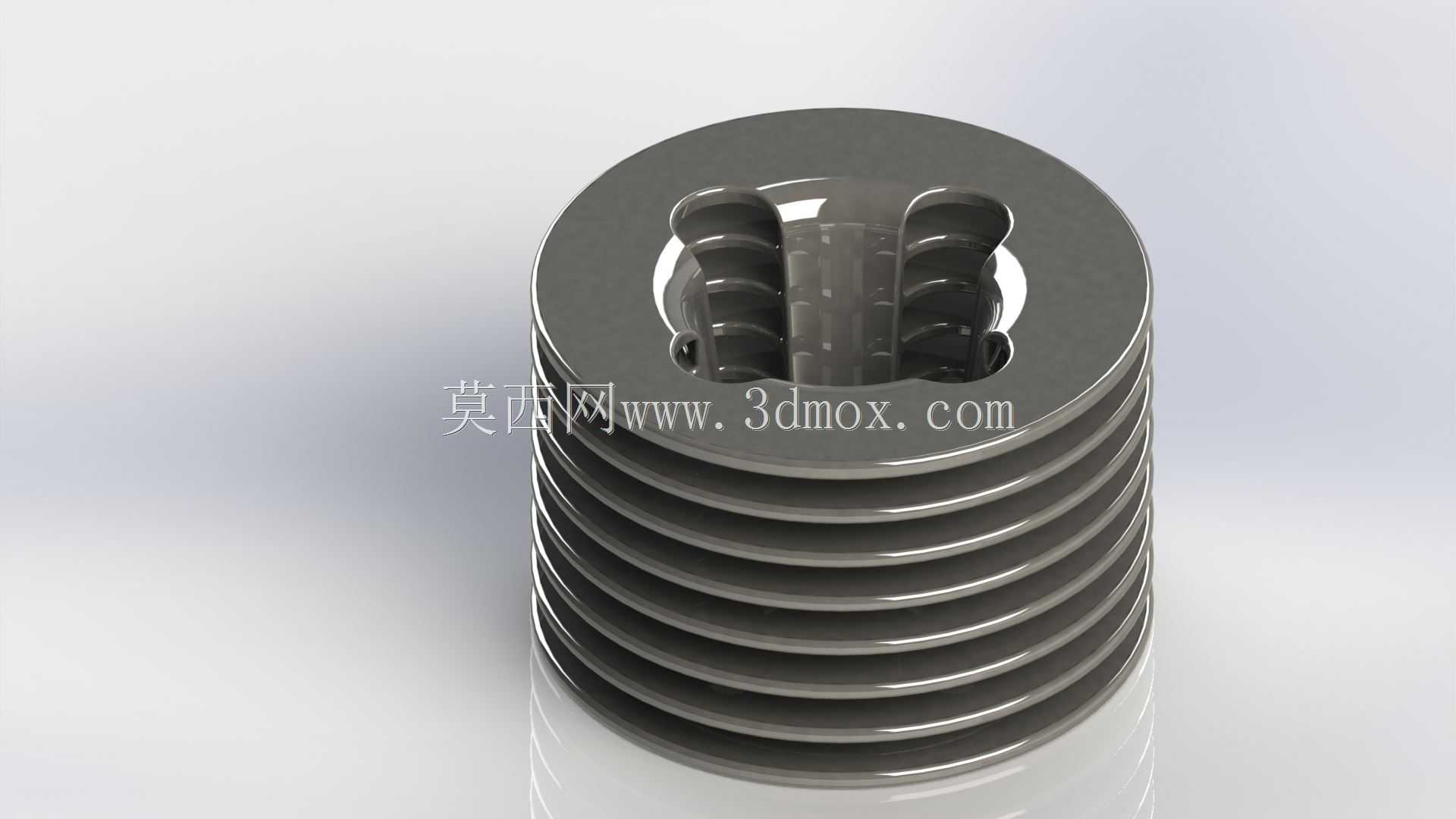

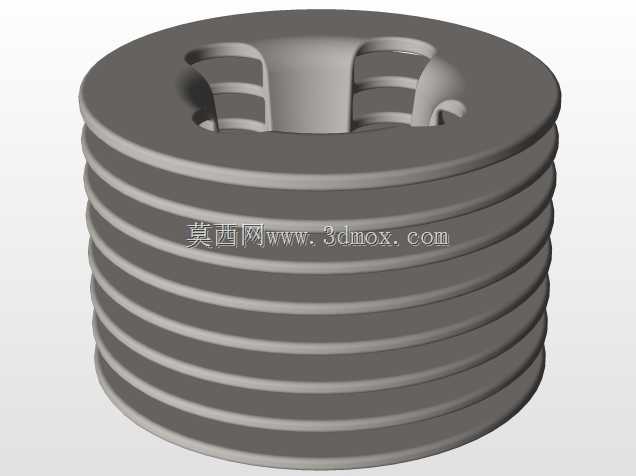

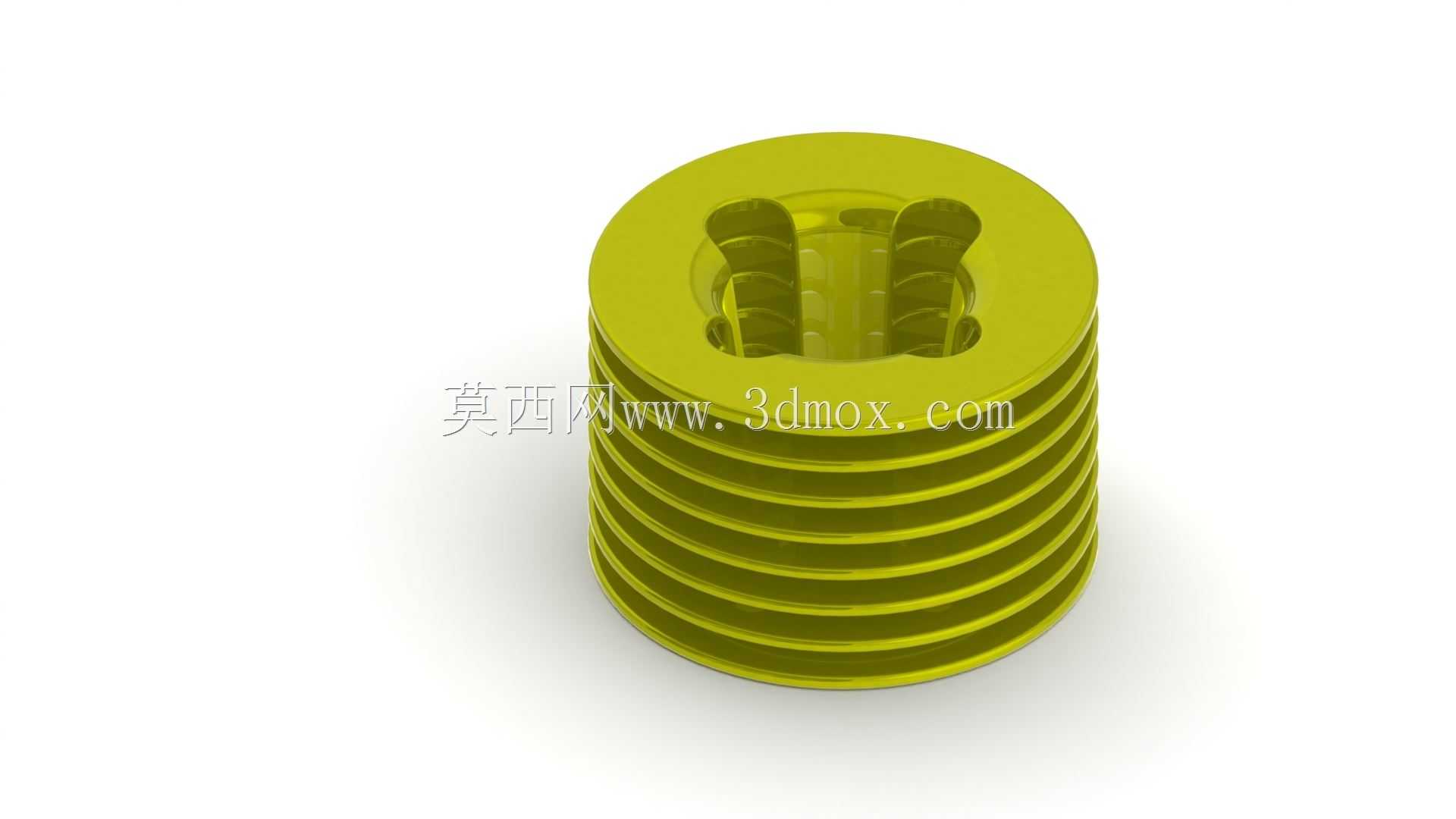

发动机头部散热螺纹结构渲染建模

在小型内燃动力单元的热管理设计环节，这类带外螺纹散热鳍片的引擎头部部件，是直接决定燃烧室热量导出效率、整机连续运行时长的核心结构件，日常接触的小型通用汽油机、航模动力、便携发电机组的缸头位置，都能见到同逻辑的结构设计。做这类部件的三维建模时，最先要锚定的是安装边界的配合公差：外螺纹段的大径、中径公差要严格匹配缸体上的内螺纹安装孔，螺纹旋合长度通常要达到8-12个螺距，才能保证燃烧室工作时的高压燃气不会从螺纹配合面泄漏，同时螺纹牙型的收尾处要做退刀槽结构，避免安装旋紧时最后几牙出现卡滞、螺纹咬死的问题，很多新手建模时容易忽略退刀槽的尺寸匹配，实际加工出来的零件往往拧不到设计的安装深度，导致缸头密封面压合不到位出现漏气。

从功能特性来看，部件外侧一圈等距排布的环形散热鳍片，是自然风冷机型的核心散热结构，鳍片的厚度、间距、伸出高度都和整机的额定功率、持续运行转速直接挂钩：鳍片厚度过薄会在铸造或机加工时出现变形，过厚则会增加不必要的整机重量，还会缩小鳍片间的空气流通间隙，降低对流换热效率；鳍片间距通常控制在3-5mm，既保证运行时迎面气流能顺利穿过鳍片间隙带走热量，也能避免使用过程中积灰、草屑堵塞间隙导致散热失效。部件中心的异形型腔是直接和燃烧室连通的区域，建模时要严格匹配气门、火花塞的安装位置，型腔内壁的曲面过渡要做圆角处理，避免应力集中在尖角位置，导致发动机高负荷运行时缸头出现热疲劳裂纹。

实际选型匹配时，这类缸头部件的安装端面要设计0.5-1mm的密封垫片压合槽，压合槽的平面度公差要控制在0.02mm以内，保证密封垫片受压均匀，不会出现局部压溃或者密封不严的问题。中心的两个对称布置的气流道结构，分别对应进气和排气的导流通道，通道内壁的曲面顺滑度直接影响进排气的阻力，建模时要做连续的G2曲面过渡，减少气流在通道内的涡流损失，这一点直接关系到发动机的充气效率，最终影响动力输出的扭矩表现。

做三维建模过程中，散热鳍片的阵列逻辑要优先用参数化关联设计，把鳍片数量、间距、厚度都设置成可调整的参数，后续做不同功率等级的同系列机型衍生设计时，只需要调整参数就能快速生成适配的结构，不用重新逐个绘制鳍片轮廓，能大幅提升系列化设计的效率。另外要注意的是，鳍片和主体连接的根部要做R0.8-R1.5的圆角过渡，既可以降低铸造时的应力集中，减少铸件出现冷隔、裂纹的概率，也能提升鳍片的结构强度，避免安装、运输过程中鳍片受外力碰撞出现断裂缺损。

这类部件的实际应用场景里，除了常规的通用动力设备，在改装类的小型竞速航模发动机、迷你摩托动力上也经常用到类似结构，只是不同应用场景下的散热面积配比会做针对性调整：高转速竞速场景下会适当加大鳍片的伸出高度，增加总散热面积，匹配高负荷下的更大发热量；便携发电机组类的长时低转速运行场景，则会适当加厚鳍片厚度，提升结构耐用性，减少异物磕碰损坏的概率。建模时还要考虑后续的工艺可行性，比如压铸成型的话要预留拔模斜度，散热鳍片的拔模方向要和主体的脱模方向保持一致，避免出现倒扣结构导致模具无法正常脱模，很多初学者做的外观渲染模型看着结构规整，实际转到工艺环节根本无法开模生产，就是没有提前考虑拔模方向和工艺约束的问题。

安装边界的尺寸链核算上，要保证螺纹旋紧后，缸头的密封端面和缸体上端面的平行度公差在0.03mm以内，不然会导致密封垫片受压不均，运行一段时间后就会出现燃气泄漏、缸头温度异常升高的问题。中心的火花塞安装孔要和燃烧室中心保持同轴，同轴度公差控制在0.1mm以内，避免火花塞电极偏置导致点火火焰传播不均匀，出现燃烧不稳定、动力输出波动的情况。
