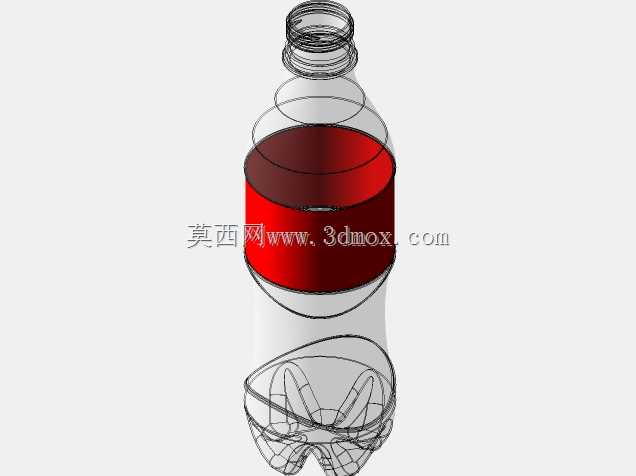

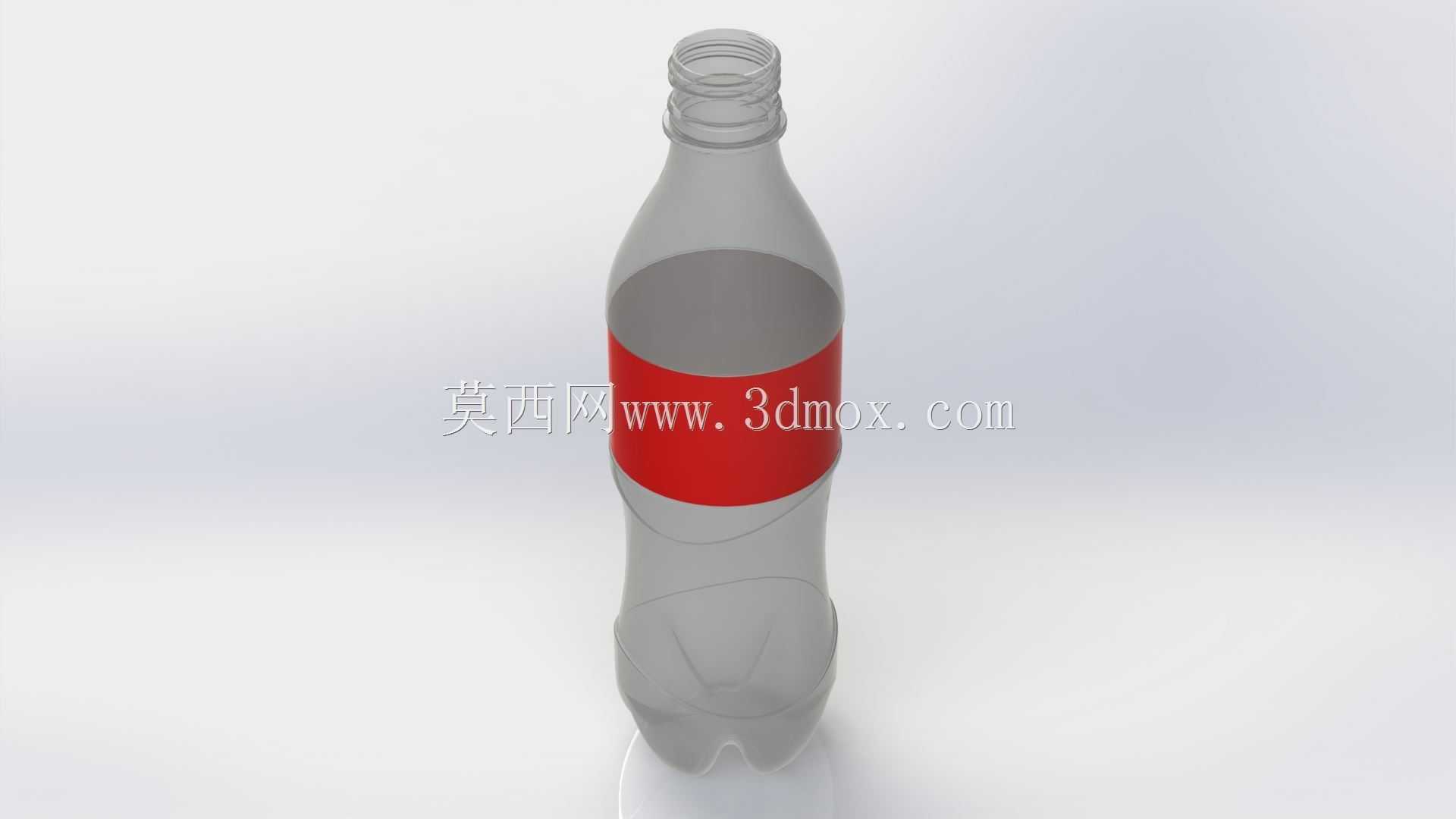

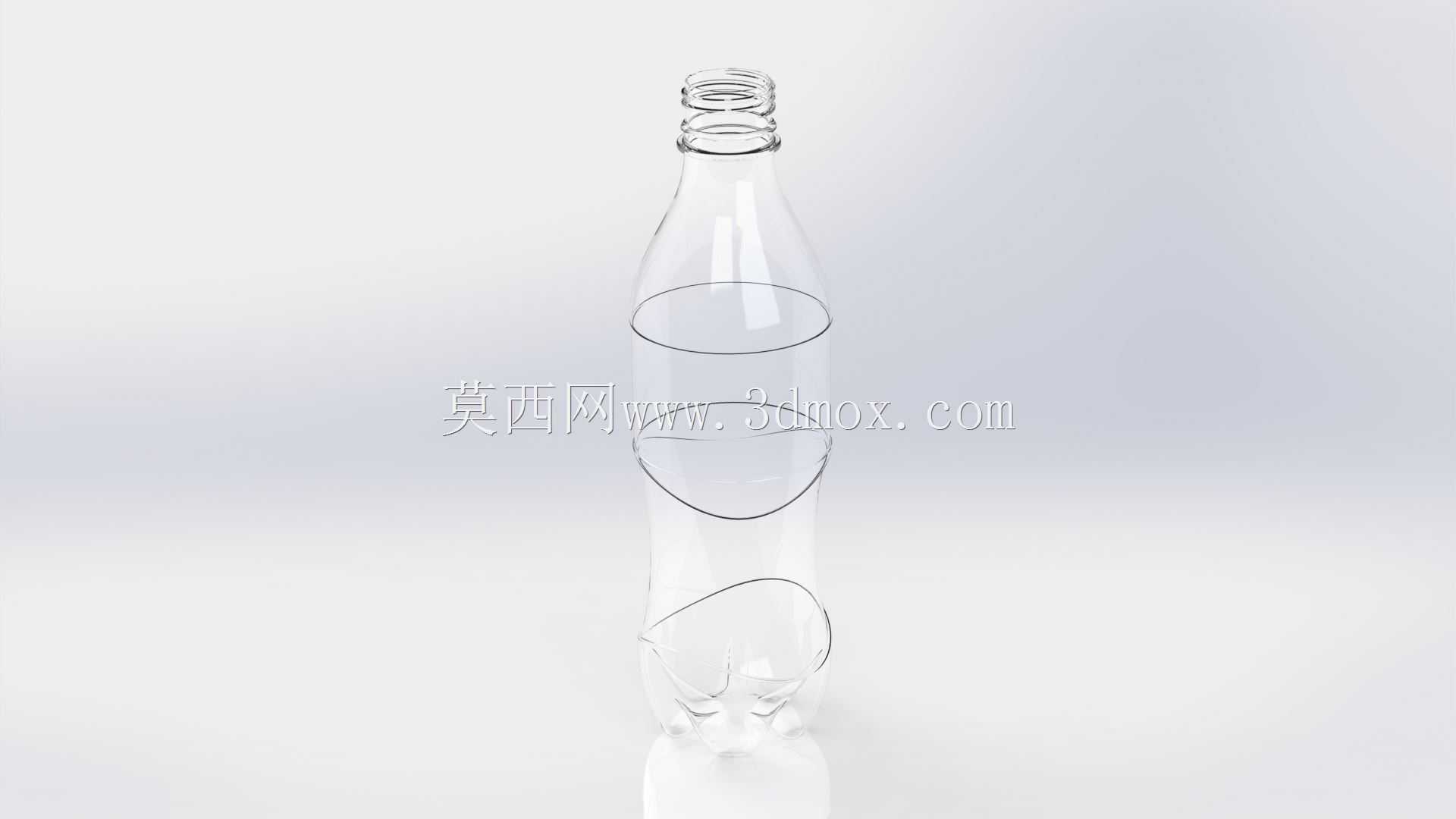

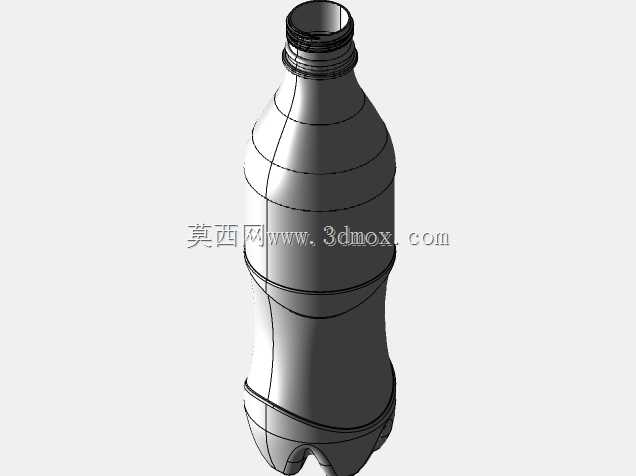

带红色标签的透明PET可乐瓶实体造型

日常快消品生产线的包装环节中，碳酸饮料灌装工位的适配设计、瓶身输送线的卡位校验、贴标工序的定位基准匹配，都需要精准的瓶体三维数模作为设计依据，这款可乐瓶的实体造型，正是面向这类工程场景搭建的可直接复用的结构数模。从实际使用场景来看，该瓶体适配碳酸饮料的常压灌装生产线，瓶身的曲面弧度、底部的花瓣式支撑结构，都是围绕含气饮品的内压承载需求设计的，日常仓储堆码时，底部的内凹加强筋可以将上层瓶体的载荷均匀分散到瓶底的五个支撑脚，避免堆码过程中瓶底受压变形导致的渗漏问题；灌装完成后的旋盖工序中，瓶口的标准螺纹牙型可以适配行业通用的PCO1881瓶口封盖模具，不需要额外调整旋盖头的行程参数，能直接对接现有碳酸饮料生产线的旋盖工位。做这个造型的时候，没有直接用简单的回转体拉伸生成整体结构，而是先拆分了瓶口螺纹段、瓶肩过渡段、标签贴合段、瓶身握持区、瓶底支撑段五个独立的结构分区，每个分区的曲面都单独做曲率连续校验。瓶口部分的螺纹收尾处做了0.3mm的圆角过渡，避免旋盖过程中螺纹切口刮伤封盖垫片；瓶肩位置的曲面斜率控制在17度，既可以保证灌装时液体顺着瓶壁流下减少泡沫溢出，也能让吹瓶过程中PET原料的拉伸更均匀，不会出现局部壁厚过薄的问题。标签贴合段的圆柱面做了0.05mm的微凸处理，贴标时标签胶面可以和瓶身完全贴合，不会出现标签起皱、翘边的问题，这个区域的直径公差控制在±0.2mm，刚好适配现有贴标机的标纸张紧辊轮的间距参数。瓶身握持区的内凹曲面是按照成年人手掌握持的弧度做的，曲面的凹陷深度是12mm，握持时手指可以自然贴合瓶身，不会出现打滑的情况，这个区域的环向加强筋深度是1.5mm，既可以提升瓶身的环向刚度，避免手持时瓶身过度变形导致饮品溢出，也不会因为筋位过深导致吹瓶时出现局部壁厚不足的问题。瓶底的花瓣式结构是整个造型里校验最久的部分，五个支撑脚的高度差控制在0.1mm以内，保证瓶体放在平面上不会出现晃动，支撑脚之间的排气槽宽度是3mm，吹瓶脱模时可以快速排出模腔里的空气，避免瓶底出现缺料、气泡的缺陷，同时这个结构也能承受碳酸饮料常温下0.4MPa的内压，不会出现瓶底鼓胀变形的问题。从安装边界和适配尺寸来看，该瓶体的总高度是235mm，标签段的最大直径是66mm，刚好适配常规600ml规格可乐瓶的输送线导轨间距，导轨间距调整到68mm时，瓶体可以顺畅输送不会出现卡瓶、倒瓶的问题；瓶口的外径是28mm，适配现有灌装机的灌装头口径，不需要更换灌装头密封圈就能直接使用。做结构校验的时候，特意给瓶身施加了0.6MPa的内压载荷，瓶身的最大变形量出现在握持区的曲面位置，变形量是0.8mm，完全在PET瓶的允许变形范围内，不会出现爆瓶的问题；堆码载荷校验时，给瓶顶施加了200N的垂直压力，瓶肩位置的最大应力是22MPa，远低于PET材料的屈服强度，满足五层堆码的强度要求。另外，瓶身的所有曲面都做了拔模角度校验，最小拔模角度是1度，满足吹塑模具的脱模要求，不会出现脱模时拉伤瓶身表面的问题；所有的棱边位置都做了R0.2以上的圆角过渡，避免应力集中导致的瓶身开裂问题。在生产线的工位适配中，这个数模可以直接导入输送线的仿真软件，模拟瓶体在输送过程中的姿态，调整护栏的位置和导向角度，减少生产线调试时的试错成本；也可以导入贴标机的参数设置界面，直接提取标签段的直径和高度参数，快速设置贴标机的出标长度和贴标位置，不需要手动测量实物尺寸。对于包装结构设计人员来说，这个数模可以作为基础母模，调整局部曲面的曲率或者尺寸，快速衍生出不同容量、不同造型的饮料瓶结构，不需要从零开始搭建曲面，能大幅缩短包装结构的开发周期。
