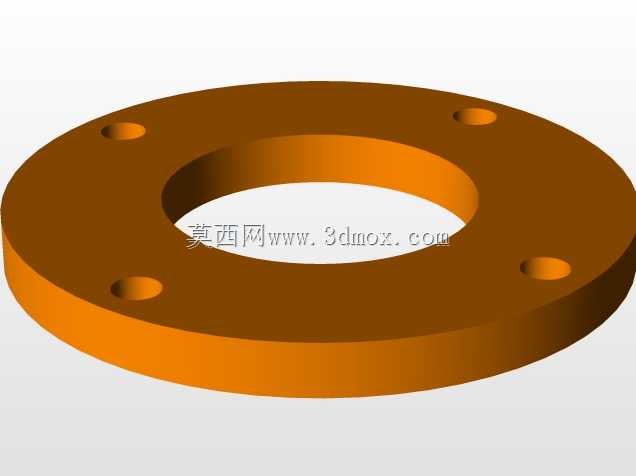

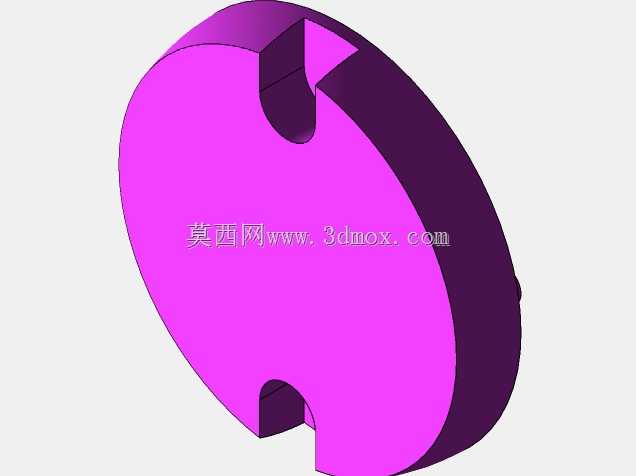

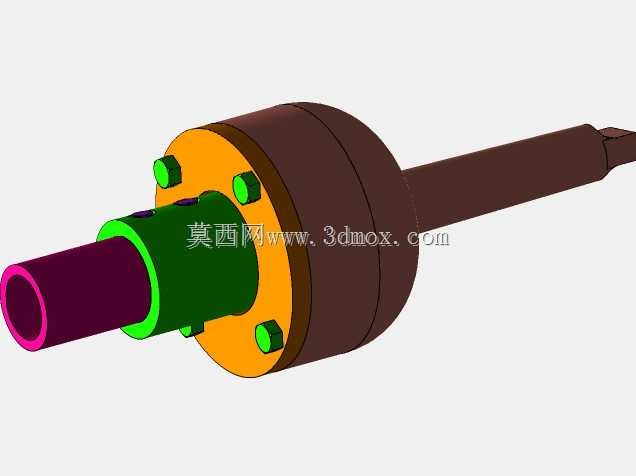

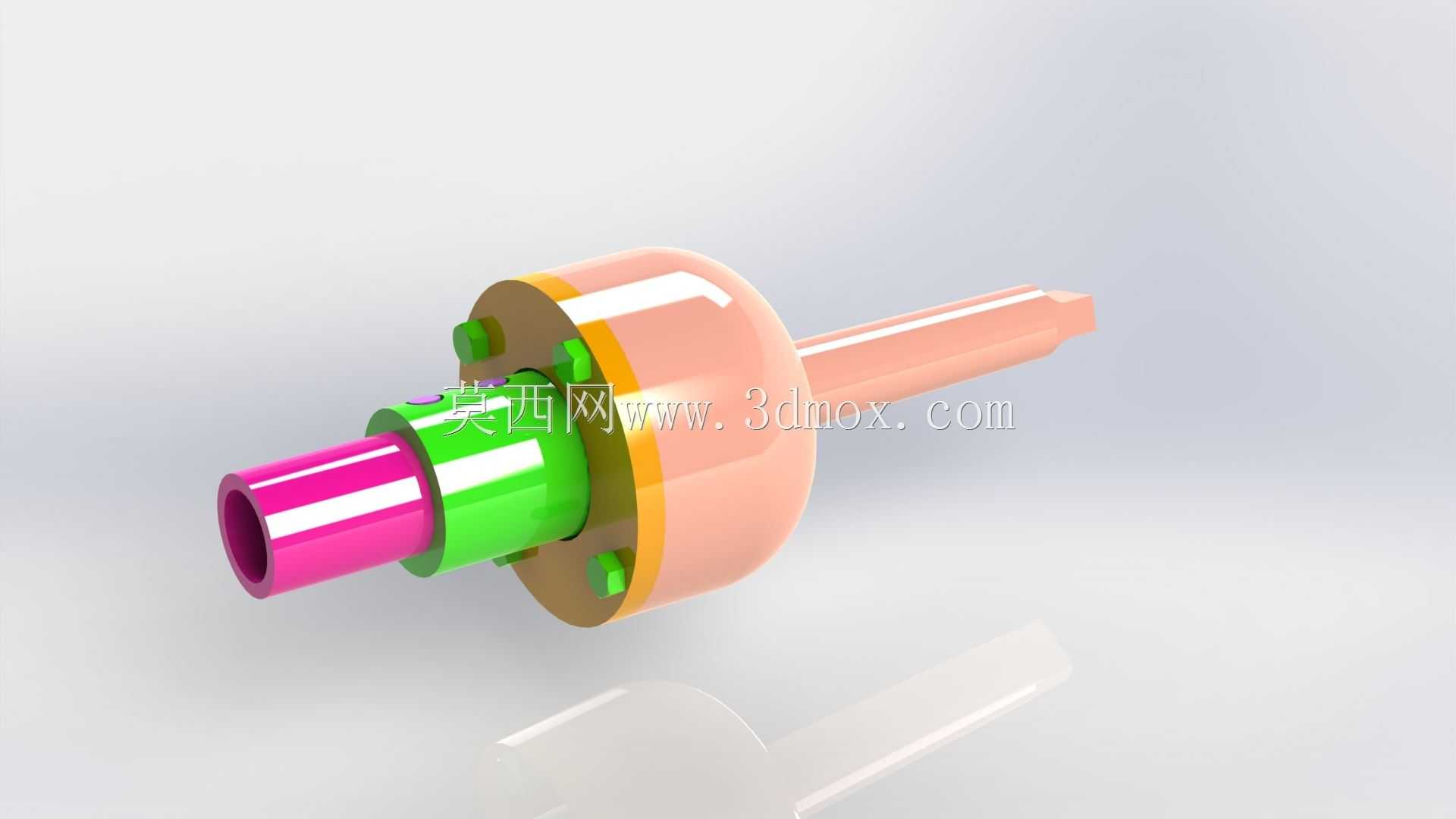

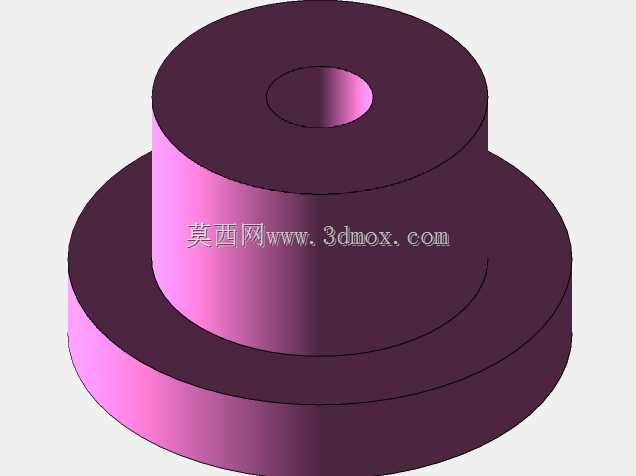

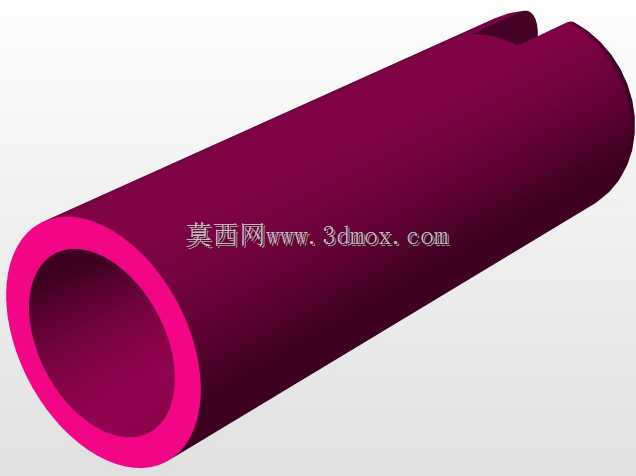

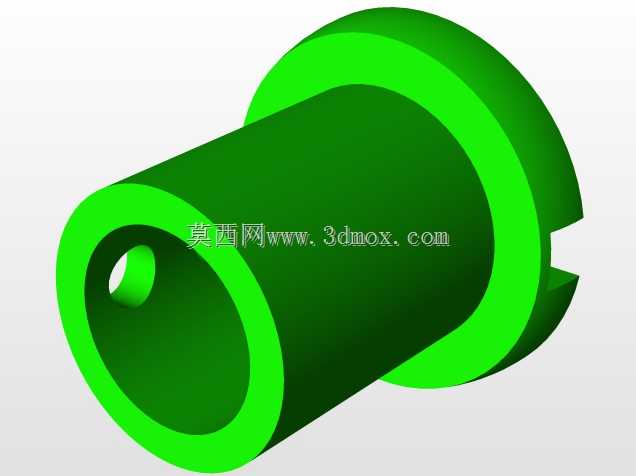

在批量孔加工尤其是铰削精加工工序中,浮动铰刀座是解决主轴与工件孔位同轴度偏差、避免铰刀别劲崩刃、保障孔壁光洁度与尺寸一致性的核心工装部件,这套装配式浮动铰刀座的设计,完全围绕机加工现场的实际使用痛点展开,没有冗余的花哨结构,每一处尺寸与配合都服务于实际加工需求。从实际应用场景来看,这类铰刀座主要适配普通车床、钻床、镗床以及专机的铰孔工序,尤其适合工件装夹后孔位与主轴存在微小径向偏差、或者工件自身定位存在累计误差的加工场景,比如变速箱壳体、液压阀块、发动机连杆等零件的精密铰孔作业,浮动结构可以自动补偿0.1-0.3mm范围内的径向与角向偏差,让铰刀始终顺着预制孔的轴线进给,避免出现孔壁拉痕、孔径超差、喇叭口等常见铰孔缺陷。从功能特性上看,这套装配式结构相比整体式铰刀座,最大的优势是易损件可单独更换,前端的刀具夹持套采用快换式设计,不同直径的铰刀只需要更换对应规格的夹持套即可,不需要拆卸整个铰刀座,大幅减少换刀辅助时间;内部的浮动间隙采用精密配合的间隙控制,既保证足够的浮动量补偿偏差,又不会因为间隙过大导致铰刀抖动,影响加工精度;尾部的莫氏锥柄连接结构可以直接适配机床主轴锥孔,连接刚性充足,传递扭矩稳定,不会出现加工过程中打滑的问题。设计思路上,整体采用分段装配式结构,从尾部到前端依次为主轴连接段、浮动腔体段、刀具夹持段三个部分,浮动腔体内部设置有径向浮动的芯轴,配合端面的弹性限位结构,保证浮动芯轴在腔体内可以做小范围的径向平动与微小角向摆动,同时不会出现轴向窜动;各段之间采用螺栓连接加定位销的组合固定方式,既保证装配后的同轴度,又方便拆解维护内部的浮动配合面,当长期使用出现配合磨损后,只需要更换腔体内部的耐磨衬套即可恢复精度,不需要整体报废,大幅降低工装使用成本。外形尺寸与安装边界方面,这套铰刀座的整体长度控制在180mm左右,最大外圆直径为62mm,尾部锥柄采用莫氏3号锥度,适配绝大多数中小型机床的主轴锥孔;前端刀具夹持段的内孔直径范围覆盖3-16mm的直柄铰刀,满足常规铰孔工序的刀具规格需求;安装时只需要将尾部锥柄擦净后装入主轴锥孔,拉紧拉杆即可完成安装,不需要额外的调整步骤,浮动量在出厂时已经通过腔体内的弹簧预紧力调整到合适范围,现场使用时不需要额外调试,装上铰刀就可以直接进行加工。实际使用中需要注意,浮动铰刀座只适合铰削精加工工序,不能用来进行钻孔、扩孔等大切削负荷的加工,否则过大的切削力会导致浮动结构受力偏移,反而影响加工精度;同时每次换刀时需要清理夹持套内的铁屑与油污,保证铰刀装夹后无偏斜,浮动腔体的配合面需要定期加注润滑脂,避免进入铁屑导致浮动卡滞,失去偏差补偿作用。这套结构的设计完全贴合机加工现场的实际使用需求,没有多余的结构,所有配合尺寸都经过实际加工验证,浮动量的控制、夹持刚性的平衡、易损件的互换性都做了针对性优化,不管是用于小批量维修加工还是大批量生产线的专机配套,都能稳定满足铰孔工序的精度要求,有效降低铰刀的损耗率,提升孔加工的合格率。
