带安装支座的正交锥齿轮传动组件

这套正交锥齿轮传动组件，在中小功率的交错轴动力传递场景里应用十分普遍，常见于轻工输送设备的转角动力换向、小型机床的进给传动分支、包装机械的工位转位驱动这类需要把动力传输方向调转90度的工位上。区别于开式裸露的锥齿轮啮合结构，这套组件自带一体式铸造安装支座，能把两个啮合的锥齿轮完全支撑在固定腔体位置，避免传动过程中齿轮轴受径向力出现挠曲变形，保证啮合齿面的接触精度始终维持在设计区间内。

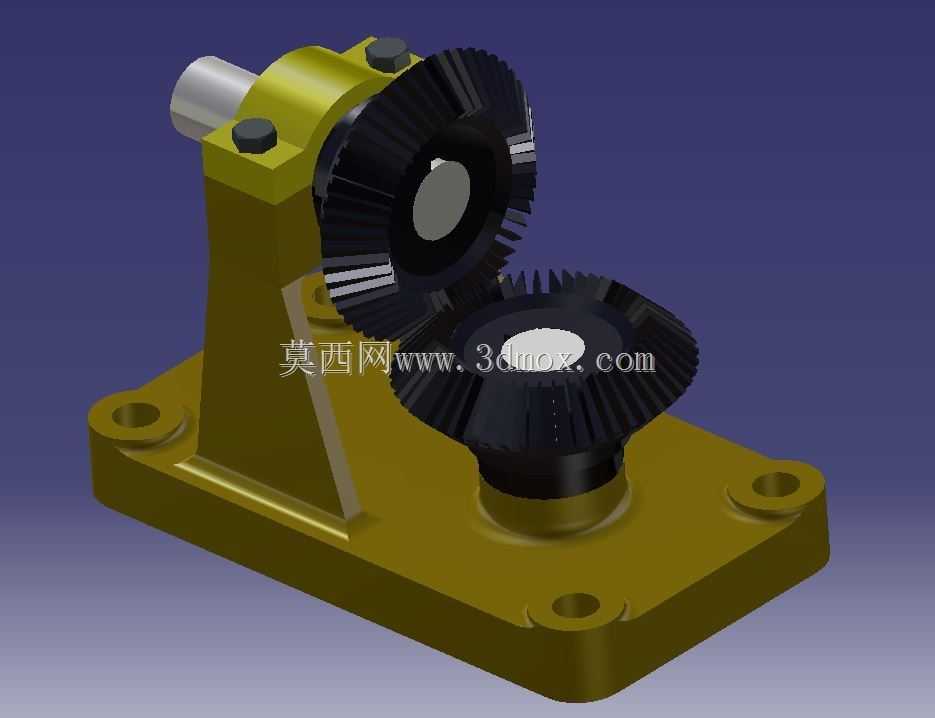

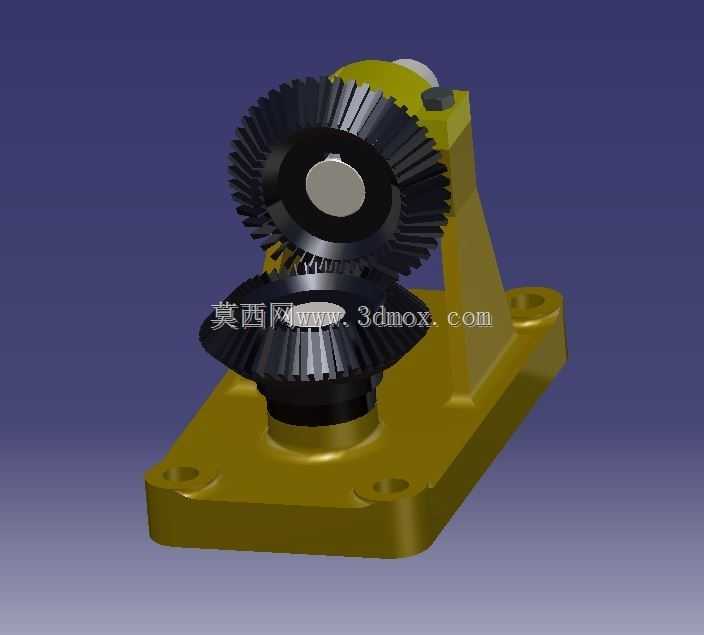

从实际功能来看，这套组件核心是实现两垂直相交轴之间的旋转动力传递，两个锥齿轮的轴线正交于节锥顶点，传动比匹配常规中小负载场景的减速需求，啮合过程中轮齿沿齿长方向逐步进入和退出啮合，相比直齿圆柱齿轮的交错轴传动，冲击和噪声要小很多，适合转速不超过1500r/min的中低速传动工位。支座本身采用一体式L型铸造结构，底部带四个对称布置的安装沉孔，安装时可以直接通过螺栓固定在设备的安装基面上，不需要额外加工支撑工装，支座上部的轴承安装位直接集成在腔体上，两个齿轮轴分别穿装在水平和垂直方向的轴承孔内，轴端通过端盖和内六角螺栓锁紧固定，能同时承受径向和轴向的啮合反力，避免齿轮运转过程中出现轴向窜动。

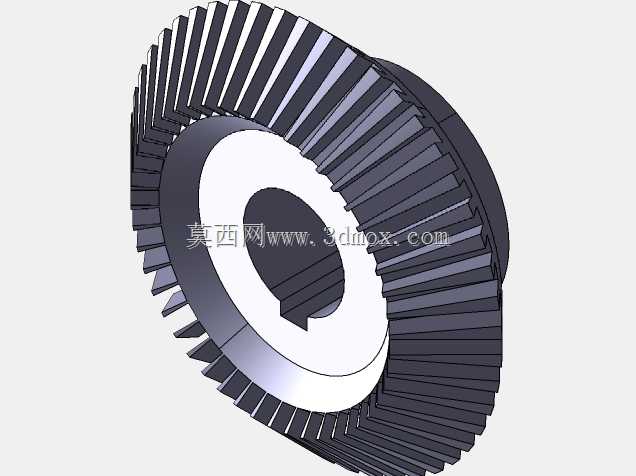

设计这套结构的时候，首先要确定的是两个锥齿轮的节锥角，正交传动下两个节锥角之和为90度，根据传动比分配各自的齿数和模数，齿宽系数取常规的0.3倍节锥长，避免齿宽过大造成小端齿形过薄出现强度不足的问题。支座的设计优先考虑安装基准的统一性，底部安装面和两个轴承孔的位置度公差要控制在0.02mm以内，保证齿轮装配后啮合斑点位于齿面中部，不会出现偏载打齿的问题。轴承选型上采用深沟球轴承搭配推力轴承的组合，因为锥齿轮啮合时会产生较大的轴向分力，单纯靠深沟球轴承承受轴向力会大幅缩短轴承寿命，推力轴承可以直接抵消啮合产生的轴向载荷，延长组件的维护周期。

安装边界方面，底部安装座的四个沉孔中心距按照通用设备的安装接口设计，水平输出轴的轴伸长度和直径匹配常规的联轴器安装尺寸，垂直输出轴的轴端带轴肩定位，可以直接安装链轮、带轮或者转盘类执行件。整个组件的外轮廓没有突出的尖锐结构，所有连接螺栓都沉装在支座的沉孔内，不会和周边的设备管线、防护结构产生干涉。齿轮的润滑采用脂润滑方式，支座腔体内部预留有润滑脂填充空间，端盖处加装密封圈防止润滑脂泄漏，同时避免外部的粉尘、切削液进入啮合区域，适合在有少量粉尘的车间环境下长期运行。

实际装配的时候，需要先调整两个锥齿轮的啮合间隙，通过轴端的调整垫片控制齿侧间隙在0.1-0.2mm之间，间隙过大会造成传动换向时的冲击，间隙过小则会出现齿面卡滞、运转发热的问题。装配完成后手动盘车应该全程转动顺畅，没有卡滞点，齿面接触斑点沿齿高和齿长方向的占比不低于40%和50%，才能保证满载运行时不会出现局部齿面过载磨损。这类带支座的锥齿轮组件相比自行设计加工的分体式支撑结构，集成度更高，安装调试的工作量更小，在非标自动化设备的改造和小型专机的设计中应用非常广泛，不需要设计人员重新计算齿轮参数和支座结构，直接根据传动比和负载选型即可，能大幅缩短设备的设计周期。
