外槽轮式间歇传动日内瓦机构

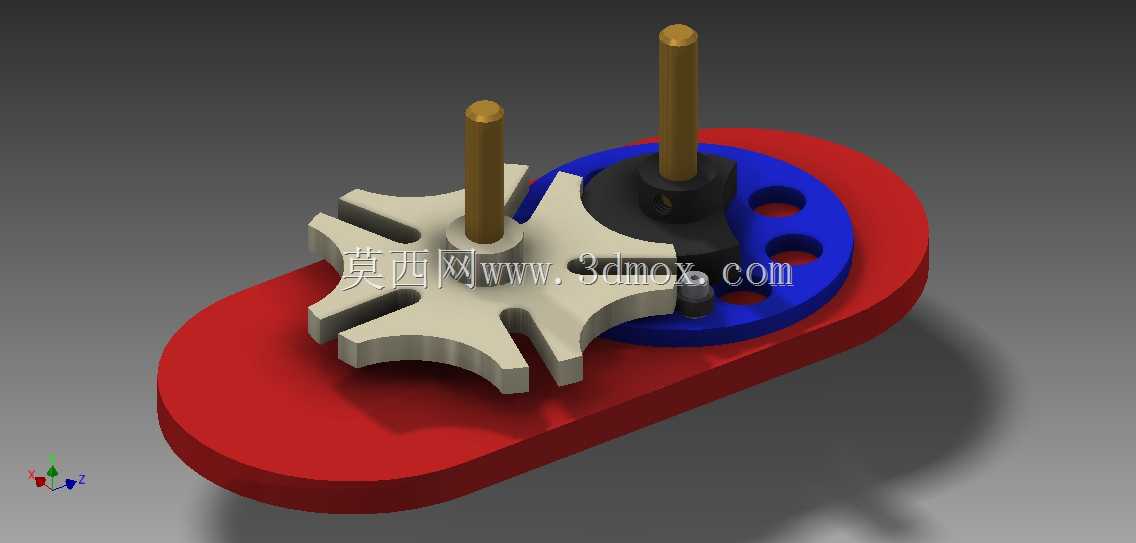

在自动化生产线的转位送料、多工位转盘分度、轻工包装设备的间歇进给、电影放映机的胶片拉片机构这类需要实现周期性间歇转位的工况中，日内瓦机构也就是常说的槽轮机构，是结构最简单、运行可靠性最高的间歇传动方案之一，相比凸轮分度器成本更低，相比棘轮机构传动平稳性更好，冲击载荷更小，适合中低速、固定分度角的间歇传动场景。这套日内瓦机构采用最经典的外啮合槽轮布局，主动件为带圆柱销的拨盘，从动件为带径向直槽的槽轮，搭配一体式安装底座，整体结构紧凑，没有冗余的外置支撑部件，所有传动部件都集成在同一块安装基板上，不需要额外设计安装转接板，能直接嵌入到小型自动化设备的机架内部。从结构设计逻辑来看，这套机构的槽轮开设了6条均匀分布的径向槽，对应每次转位完成60度的分度动作，拨盘每旋转一周，圆柱销进入槽轮径向槽时带动槽轮转位，圆柱销脱离径向槽后，拨盘上的圆弧锁止面和槽轮的凹圆弧面贴合锁止，让槽轮在停歇阶段保持精准的定位，不会因为负载惯性出现滑移，不需要额外加装定位锁止结构，大幅简化了配套设备的结构设计。安装底座采用长圆形平板结构，两端预留了足够的安装固定空间，安装孔位的布局避开了槽轮和拨盘的运动包络范围，不会出现安装螺栓和运动部件干涉的问题，底座的厚度经过校核，能够承受槽轮转位启停时的冲击载荷，不会因为长期运行出现底座变形导致传动卡滞。拨盘上的圆柱销采用悬臂式安装，销的直径和槽轮径向槽的宽度采用小间隙配合，既保证圆柱销能顺畅进出径向槽，又能减少配合间隙带来的传动回差，转位定位精度能满足大多数多工位加工、装配设备的分度要求。拨盘的锁止圆弧和槽轮的锁止凹面采用同半径设计，锁止阶段的贴合面接触面积足够，不会出现锁止阶段槽轮窜动的问题，停歇状态下槽轮的角向位置稳定，不需要额外的定位销就能保证工位对齐精度。在实际选型适配的时候，要注意这套机构的输入轴和输出轴为平行轴布局，中心距是固定值，安装时需要保证两轴的平行度误差在允许范围内，否则会加剧圆柱销和槽轮槽面的磨损，缩短机构的使用寿命。输入轴的转速不能过高，因为外啮合槽轮机构在转位启停瞬间存在柔性冲击，转速过高会导致冲击载荷急剧增大，适合输入转速在每分钟100转以内的中低速间歇传动场景，比如多工位组装设备的转盘驱动、自动灌装线的瓶位分隔送进、印刷设备的间歇走纸驱动这类工况。这套机构的所有传动部件都做了运动包络校核，槽轮转位时的最大外圆轮廓、拨盘旋转时的圆柱销运动轨迹都不会超出安装底座的边界，在设备内部布局时，只需要预留出底座的安装空间，以及输入轴、输出轴的外接连接空间即可，不需要额外预留部件运动的避让空间，能有效缩小配套设备的整体体积。槽轮的槽口位置做了微小的倒角处理，能引导圆柱销更顺畅地进入径向槽，减少入槽瞬间的撞击，降低运行时的噪音，同时也能避免槽口边缘因为长期撞击出现崩边磨损。拨盘和槽轮的支撑轴都采用一体式凸台定位，轴和底座的连接位置有足够的支撑长度，能承受转位时的径向载荷，不会出现轴部偏摆导致的传动卡滞。在实际应用中，可以根据具体的工位数量需求，更换不同槽数的槽轮来调整每次的分度角度，比如4槽对应90度分度、8槽对应45度分度，拨盘的圆柱销数量也可以根据需要调整，单圆柱销结构对应拨盘转一周槽轮转位一次，多圆柱销结构可以实现拨盘转一周槽轮多次转位，适配不同的生产节拍需求。这套机构没有复杂的弹性部件或者易损件，日常维护只需要定期在槽轮槽面、圆柱销接触面、支撑轴位置添加润滑脂即可，长期运行的维护成本极低，非常适合在大批量生产的通用自动化设备上使用，不需要频繁更换易损配件，能有效减少设备的停机维护时间。
