设备上部塑料防护外壳结构设计

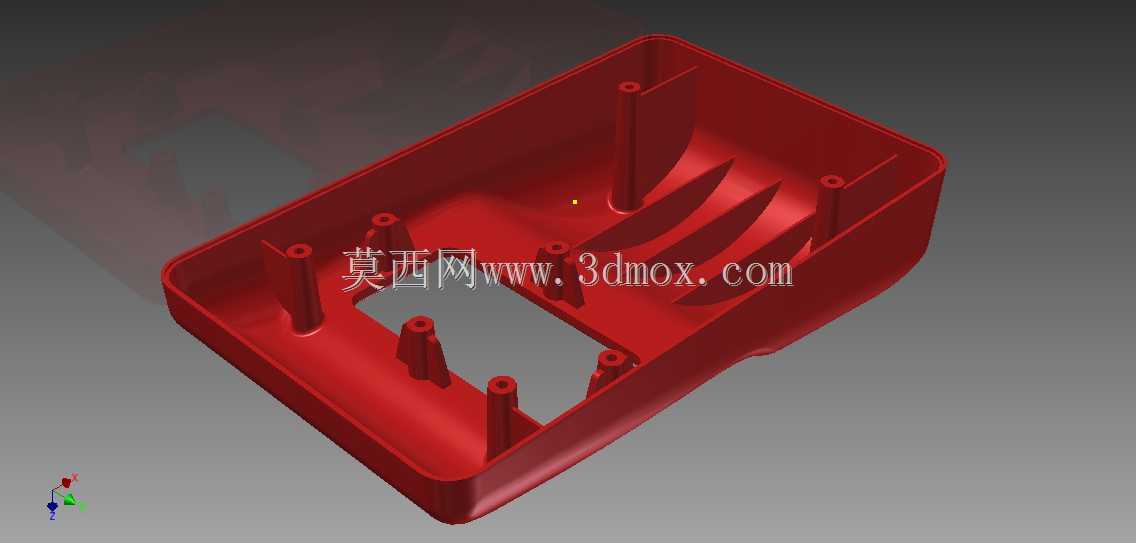

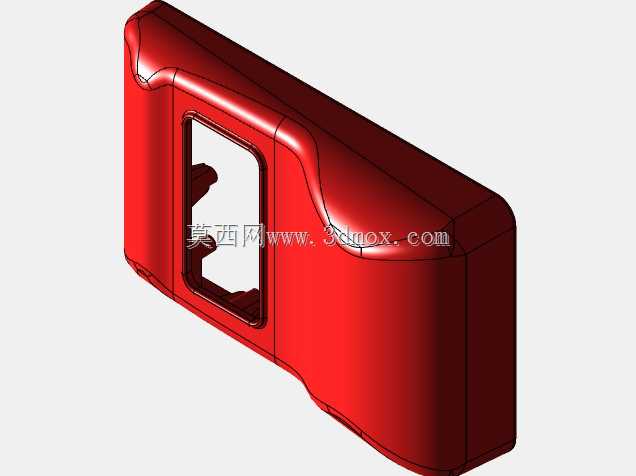

这款上部塑料外壳主要应用于小型台式工业控制设备、桌面检测仪器的上部包覆防护场景，日常使用中承担设备上部区域的防尘、防异物侵入、内部元器件遮挡防护以及设备外观规整化的作用，同时为设备上部的操作标识、状态指示灯预留安装贴合位，避免内部线路、结构件直接外露带来的安全隐患与积尘问题。从结构设计逻辑来看，壳体整体采用敞口朝下的盒式结构，侧壁设置均匀的拔模斜度，适配注塑成型的工艺要求，减少脱模过程中出现的侧壁拉伤、顶白缺陷。壳体内部均匀分布多根带安装孔的柱状支撑柱，这些支撑柱的高度经过精确核算，柱体根部做了环形加强筋过渡，避免注塑成型时柱体位置出现缩痕，同时支撑柱的端面平整度控制在合理公差范围内，用于直接锁紧固定内部的PCB控制板、功能模块组件，不需要额外增加支撑垫块，减少装配环节的零件数量。内部的弧形导流筋结构并非随意设置，一方面是为了提升壳体整体的抗形变能力，当壳体上部受到意外按压、轻微冲击时，弧形筋可以将受力分散到整个壳体侧壁，避免局部出现凹陷开裂；另一方面针对部分带散热需求的设备，这些筋条可以引导内部气流沿预设路径流动，避免气流在壳体内形成紊流死角，提升内部元器件的散热效率。壳体的边缘做了加厚翻边处理，翻边内侧预留了与下部底座配合的卡扣卡槽位，装配时不需要额外打胶或者过多螺丝，通过卡扣即可实现上下壳体的预固定，再配合侧边的少量锁紧螺丝即可完成整机组装，大幅提升装配线的作业效率。从安装边界尺寸来看，壳体的长宽尺寸完全匹配对应设备的上部安装轮廓，敞口边缘的止口结构与下部底座的配合间隙控制在0.15mm以内，既可以保证装配时的顺畅对位，又能避免配合间隙过大导致的灰尘、飞溅液体渗入设备内部。壳体的侧壁厚度保持均匀，基本壁厚控制在2.5mm左右，支撑柱、加强筋的厚度控制在基本壁厚的0.6倍，避免注塑过程中因为壁厚不均产生的气泡、缺胶、翘曲变形问题。在实际选型适配时，需要注意核对内部支撑柱的孔位间距与待安装功能模块的安装孔位是否匹配，同时确认壳体的内部净空高度是否满足最高元器件的安装空间要求，避免出现元器件顶到壳体内壁导致装配不到位的问题。壳体的外表面做了细晒纹处理，日常使用中不容易残留指纹、轻微划痕，保持设备外观的整洁度，同时外表面没有突兀的凸起结构，便于后期在表面丝印设备操作标识、品牌LOGO。针对不同的使用场景，这款壳体的结构预留了二次修改的余量，比如可以根据需求在对应位置开孔增加按键、接口的避让位，不需要对整体结构做大幅度调整，缩短衍生型号的开发周期。在结构验证阶段，这款壳体经过跌落测试、按压形变测试验证，在常规使用的跌落高度下不会出现开裂、卡扣断裂的问题，长期使用过程中不会因为环境温度的正常变化出现明显的形变翘曲，保证上下壳体配合的紧密性。
