工厂车间自动化测量工作站整体布局设计

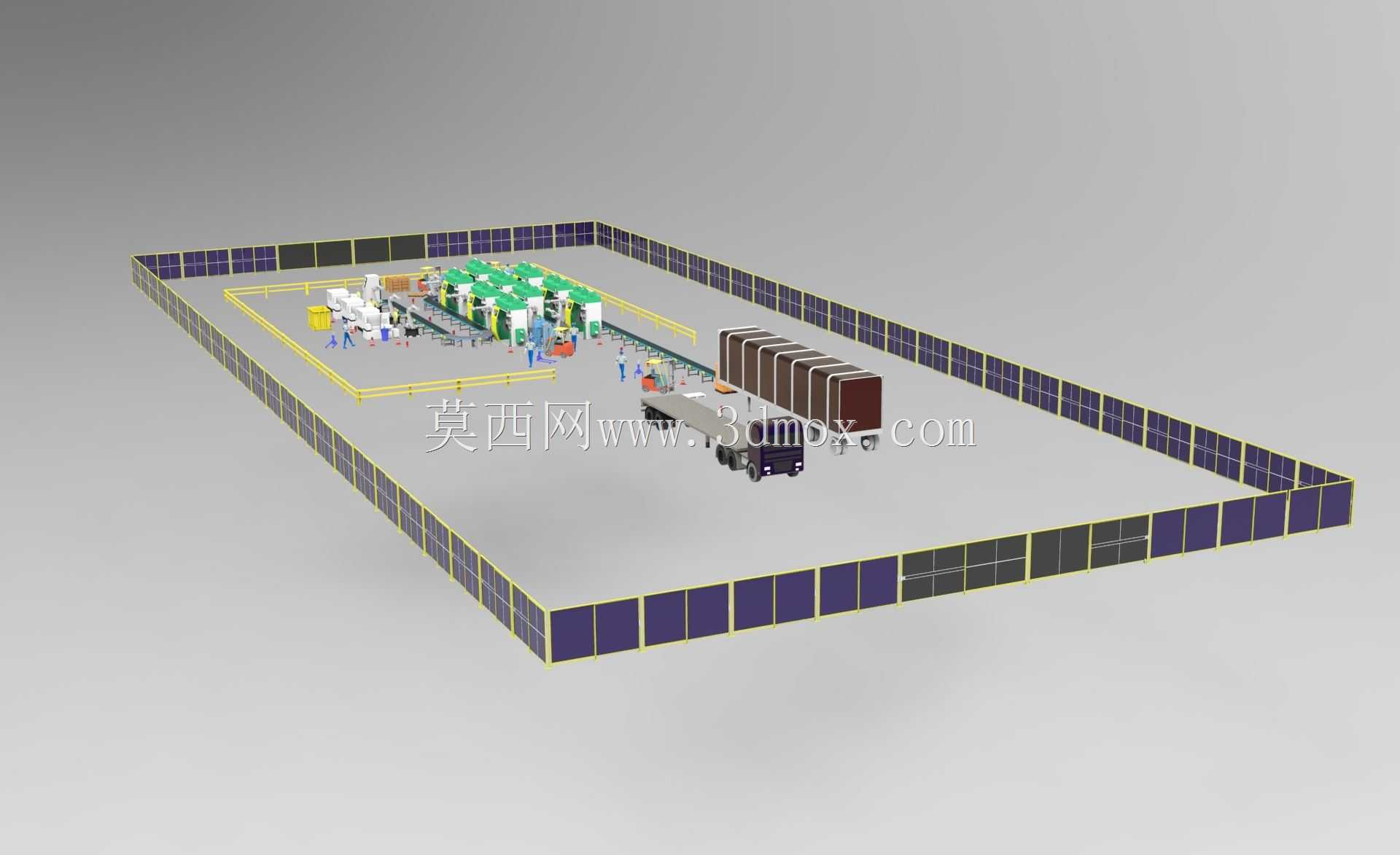

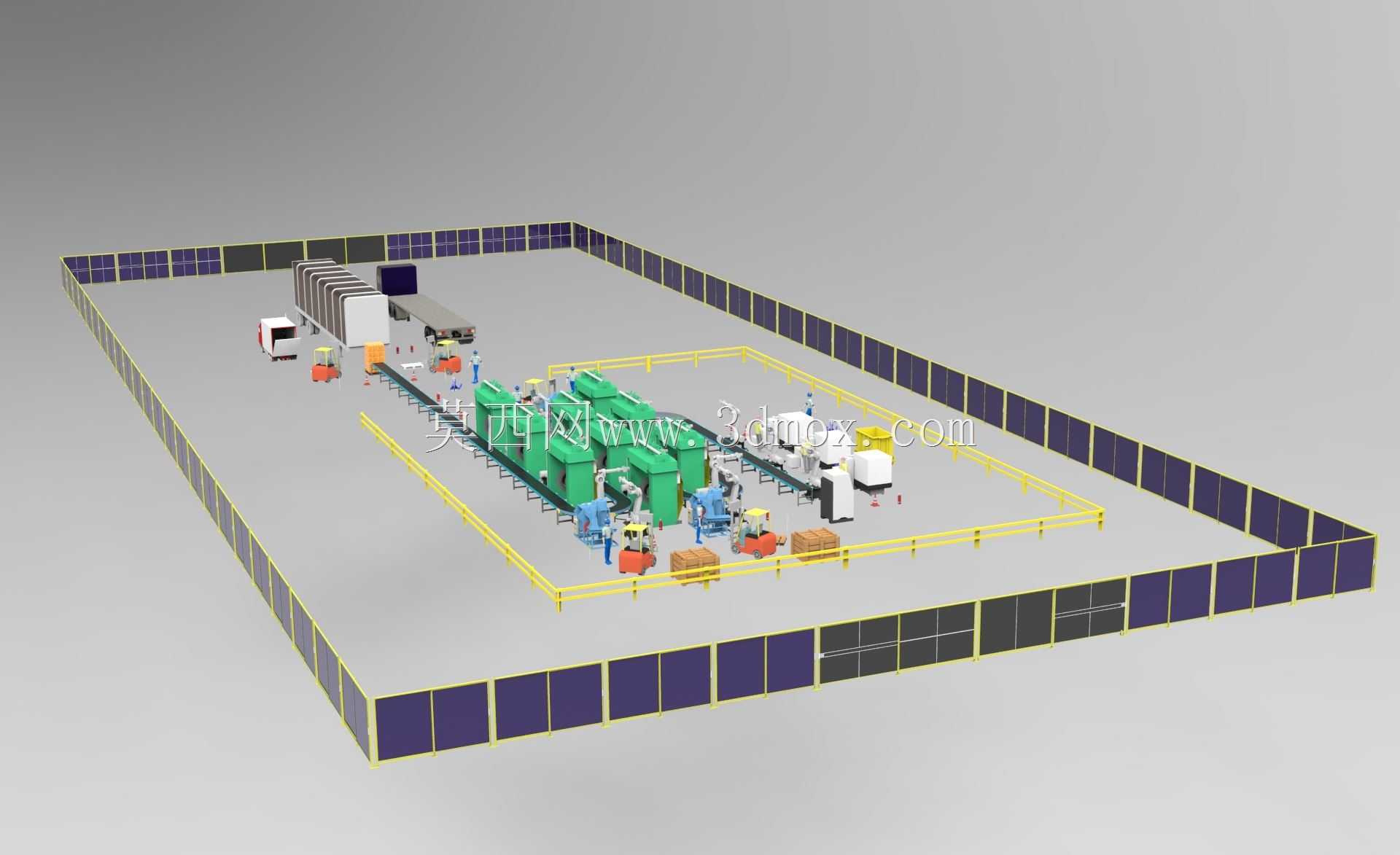

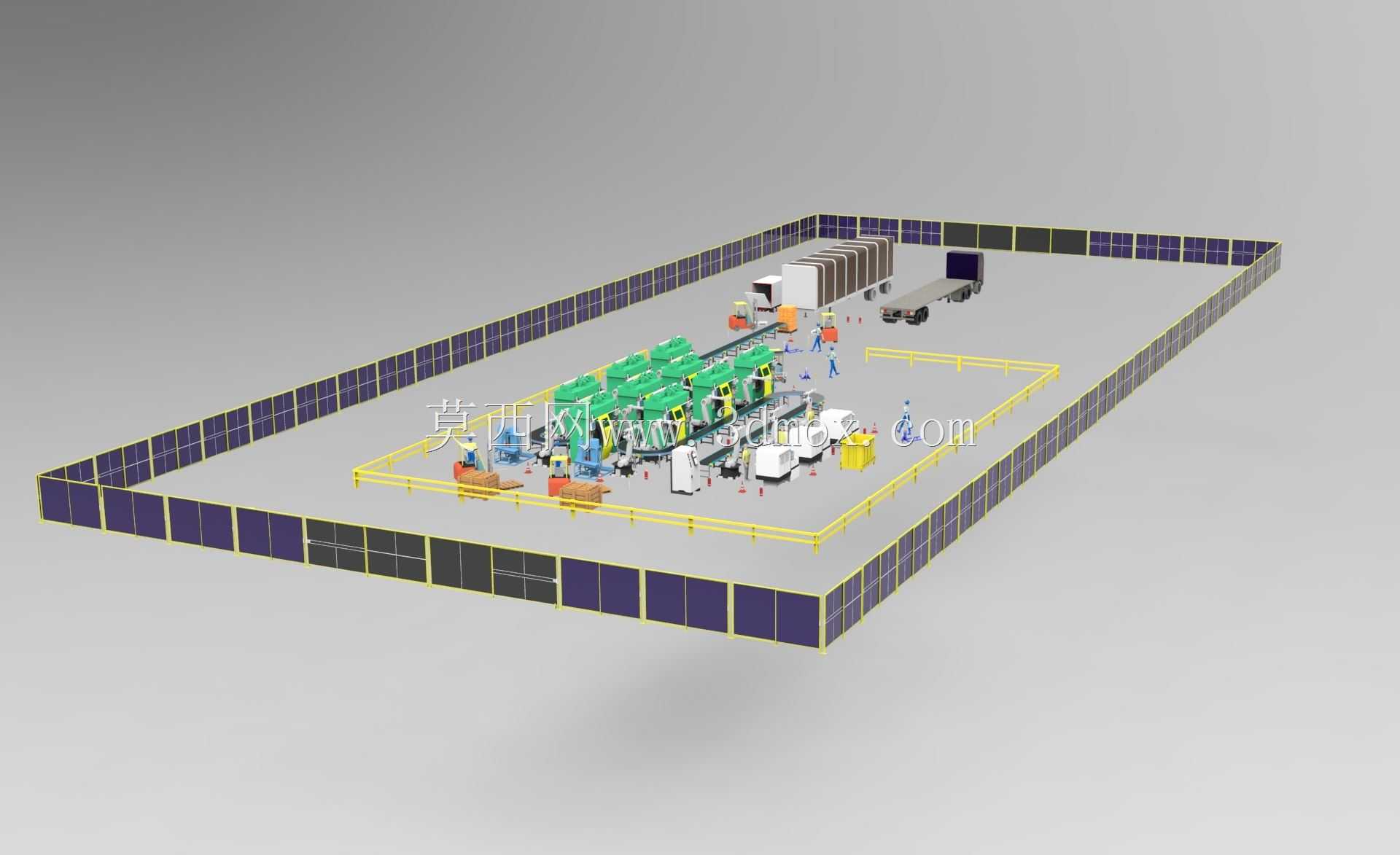

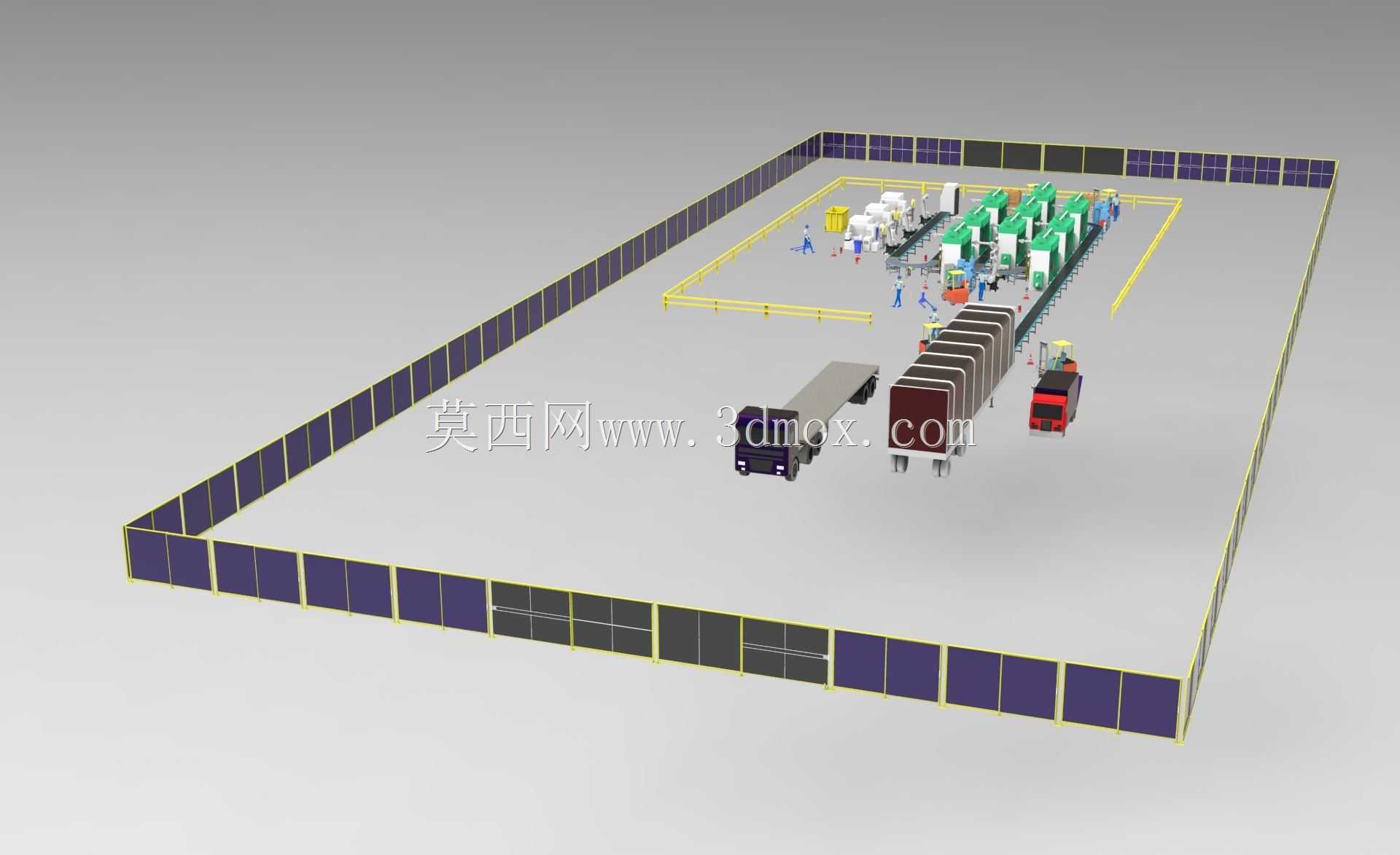

这套测量工作站的三维布局设计，核心面向精密零部件加工车间的在线检测工序场景，主要解决离散制造环节中多工序流转后的尺寸精度批量检测需求，替代传统人工抽检带来的效率低、错漏检率高的问题，适配机加工车间从粗加工到精加工完成后的工件全尺寸检测、形位公差校验环节，可直接对接前后道加工工位的物流转运路径，减少工件二次搬运的周转成本。从整体布局来看，工作站采用封闭式围栏划定独立作业区域，围栏选用深色网格防护板搭配黄色框架立柱，既满足设备运行时的安全防护要求，防止无关人员误入作业区触发安全联锁，也能清晰界定工作站的安装边界，整体占地边界可根据车间实际可用场地调整长宽尺寸，常规配置下的作业区域预留了足够的设备维护通道、工件上下料空间，以及人员巡检的通行宽度，不会出现设备安装后运维人员无法触及核心部件检修位置的问题。工作站内部的工位排布遵循检测作业的流程逻辑，上料工位设置在靠近车间主物流通道的一侧，方便人工或者辅助转运设备将待检测工件送入工位，待检工件放置区预留了适配不同尺寸工件的摆放空间，可兼容多品种小批量生产模式下的不同规格工件检测需求。核心检测区域排布了多台专用检测设备，设备之间通过黄色安全护栏划分出设备运行的危险区域与人员操作的安全区域，护栏的高度符合机械安全设计规范，既不会遮挡操作人员观察设备运行状态的视线，也能在设备出现异常工件飞出等情况时起到有效防护作用。检测工位旁配套设置了工件暂存台，区分待检、已检合格、已检不合格三个区域，避免不同状态的工件混放导致的质量追溯问题，每个暂存位的承载能力按照车间常见最大检测工件的重量设计，台面选用耐磨防滑材质，减少工件放置时的磕碰损伤。在设计思路上，这套布局优先考虑了作业流程的顺畅性，从工件上料、定位装夹、自动检测、结果判定到工件下料的全流程路径无交叉折返，减少无效的搬运动线，操作人员的作业位置设置在安全围栏的开口处，无需进入设备运行区域即可完成上下料操作、检测数据的调取查看，降低作业人员的劳动强度与安全风险。设备的电气控制柜体布置在工作站的边角位置，既不占用核心作业空间，也方便电气运维人员接线、检修，柜体与主检测设备之间的走线全部采用地面线槽暗敷的方式，避免明线裸露带来的绊倒风险以及线缆被工件剐蹭破损的隐患。工作站顶部预留了照明、排风系统的安装位置，可根据车间实际环境配套安装作业照明灯具，保证检测区域的光照度满足检测作业的视觉要求，若检测工序有粉尘、油雾收集需求，也可在预留位置加装对应的收集装置，无需对整体布局做大幅改动。从安装适配性来看，整个工作站的布局对车间地面的承重要求均匀，无需做特殊的地基处理，普通的环氧地坪车间地面即可满足安装要求，围栏采用模块化拼接设计，运输时可拆分打包，现场安装时仅需按照定位标识拼接固定即可，安装周期短，后期如果需要调整工作站的位置或者扩展检测工位，也可通过增减围栏模块、调整设备排布位置快速完成改造，适配车间产线迭代升级的需求。在功能配置上，这套工作站可兼容接触式测量、光学非接触测量等多种检测设备的安装，不同检测设备的安装基座预留了通用的安装孔位，用户可根据自身的检测精度要求、工件材质特性选配对应的检测设备，无需重新设计基座结构。上下料工位可根据需求搭配人工辅助上料助力臂或者小型输送线对接，实现与前后道加工产线的全自动流转，进一步提升检测工序的自动化程度，减少人工干预环节。安全防护系统除了物理围栏之外，还在围栏的出入口位置预留了安全门、安全光栅的安装位置，可配套安全联锁装置，一旦安全门被异常打开，设备即刻停止运行，保障作业人员的人身安全。
