鸟籽壳风选分离设备结构设计方案

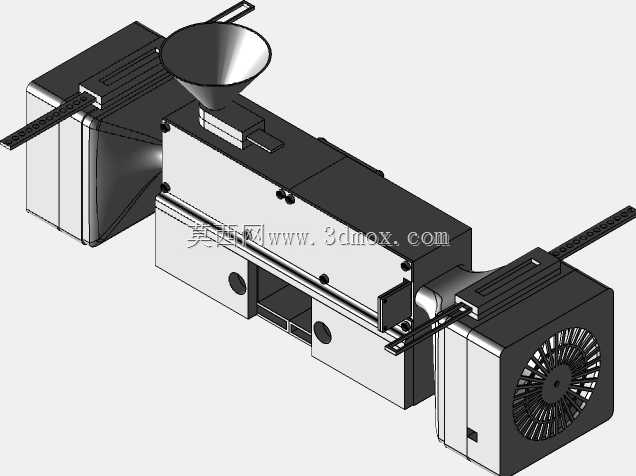

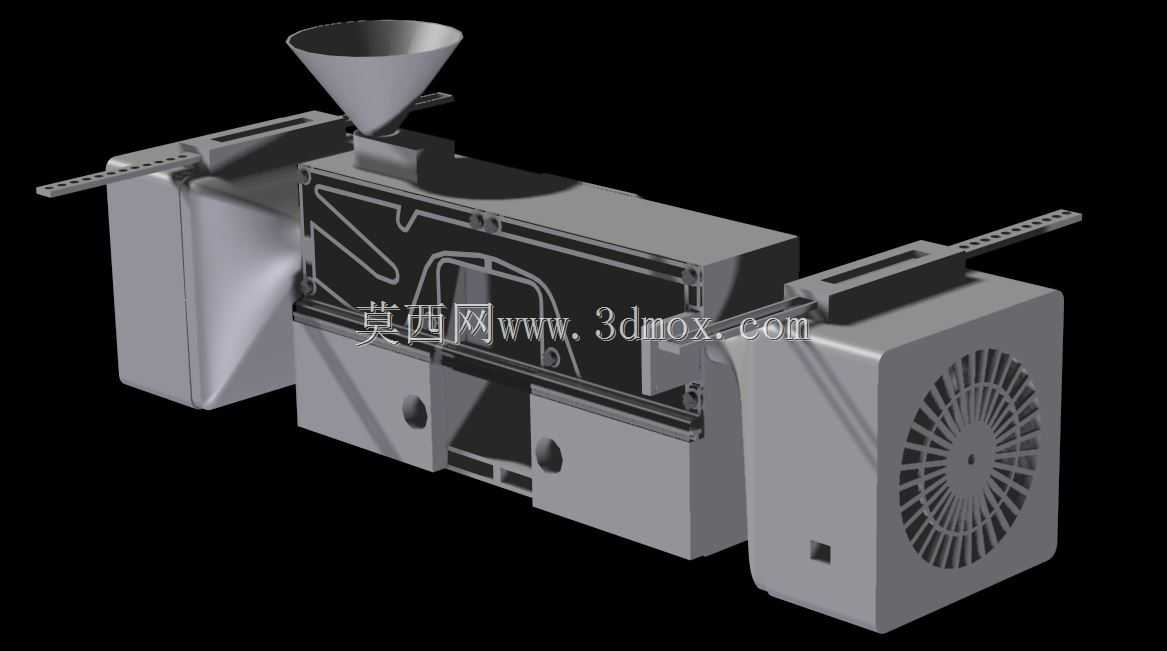

在鸟饲加工、小宗油料作物预处理的生产环节里，壳仁混杂始终是影响后续成品纯度、出油率的核心痛点，这款鸟籽壳分离设备正是针对粒径2-8mm的小颗粒带壳物料分选需求开发的专用结构。从现场安装适配的角度看，设备整体采用卧式对称布局，进料端顶部设置锥角60度的不锈钢受料斗，斗体下沿直段长度控制在120mm，既可以承接上游振动给料机的连续落料，也能避免物料搭桥卡堵，设备主体箱体宽度控制在800mm，总长度含两侧出风、出料段为1600mm，整机安装基准面离地高度预留400mm的检修空间，底部设置两个对称的圆形清灰口，日常维护时无需拆解上盖即可清理箱体积存的碎壳粉尘。

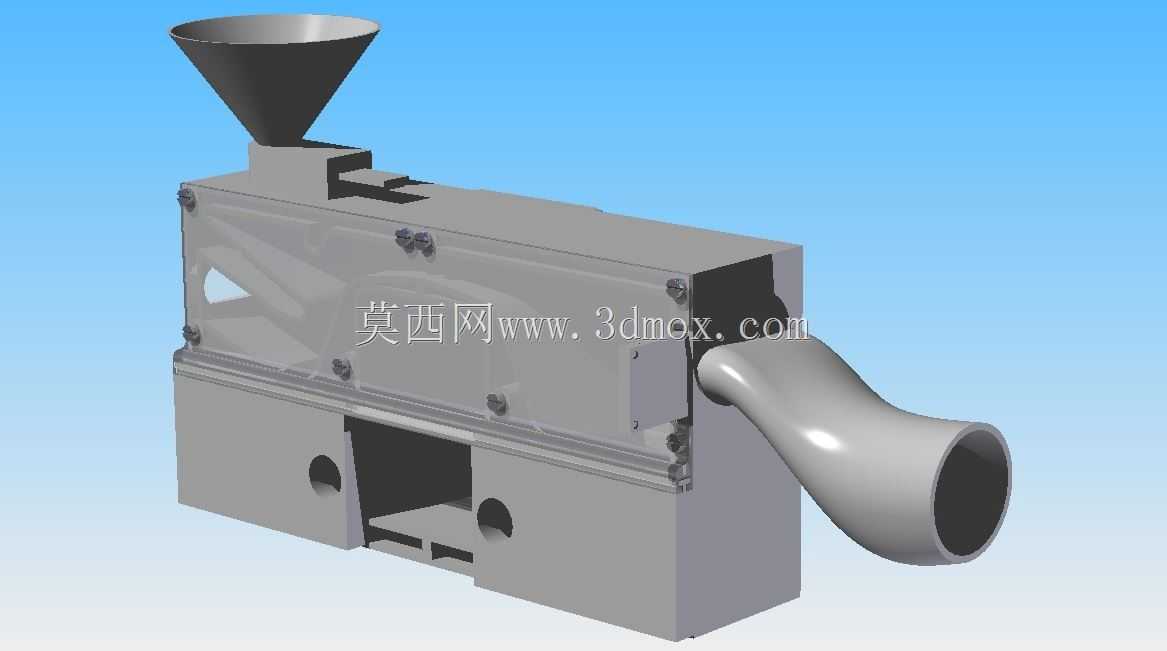

设备的核心分选逻辑结合了重力沉降与风选筛分的双重原理，不同于传统立式风选设备需要较高的竖向安装空间，这款卧式结构将风场约束在封闭的水平腔体内，进料口下方设置可调角度的导流折板，物料从受料斗落入腔体后，首先经过折板打散形成均匀的料幕，腔体一侧连接负压风源接口，可根据现场工况选择配套内置风机或者外接厂区集中除尘系统，当外接真空吸尘装置时，可拆除设备自带的风机组件，直接利用外部负压形成稳定风场，这一设计大幅降低了设备自身的运行噪音，也减少了车间内的粉尘外溢。

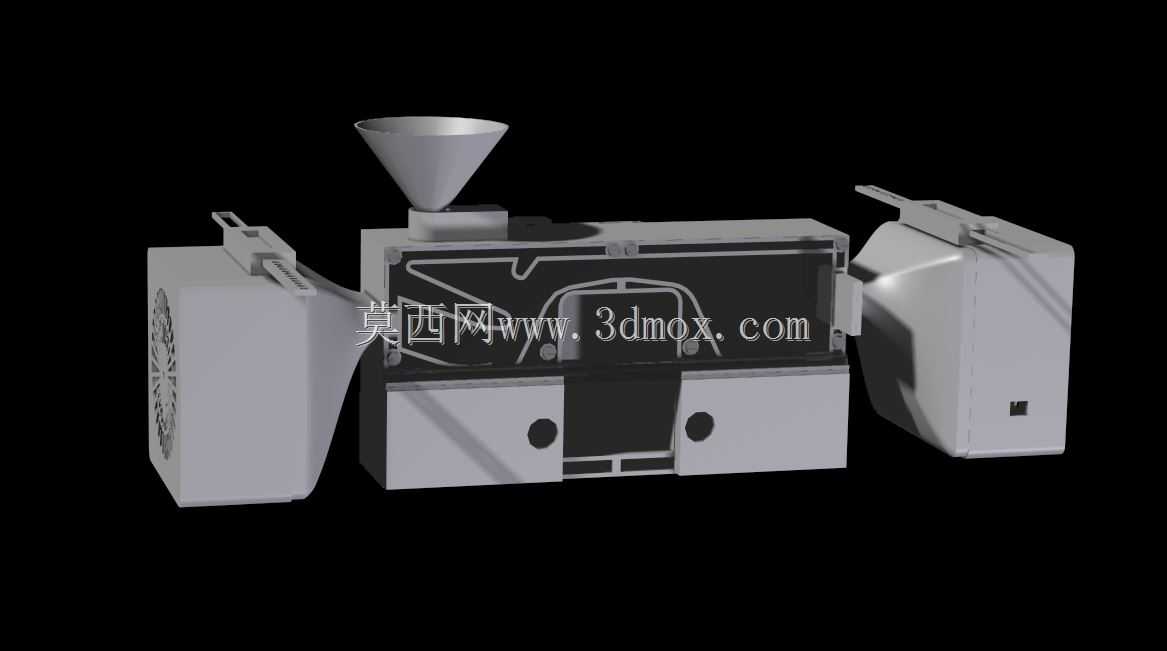

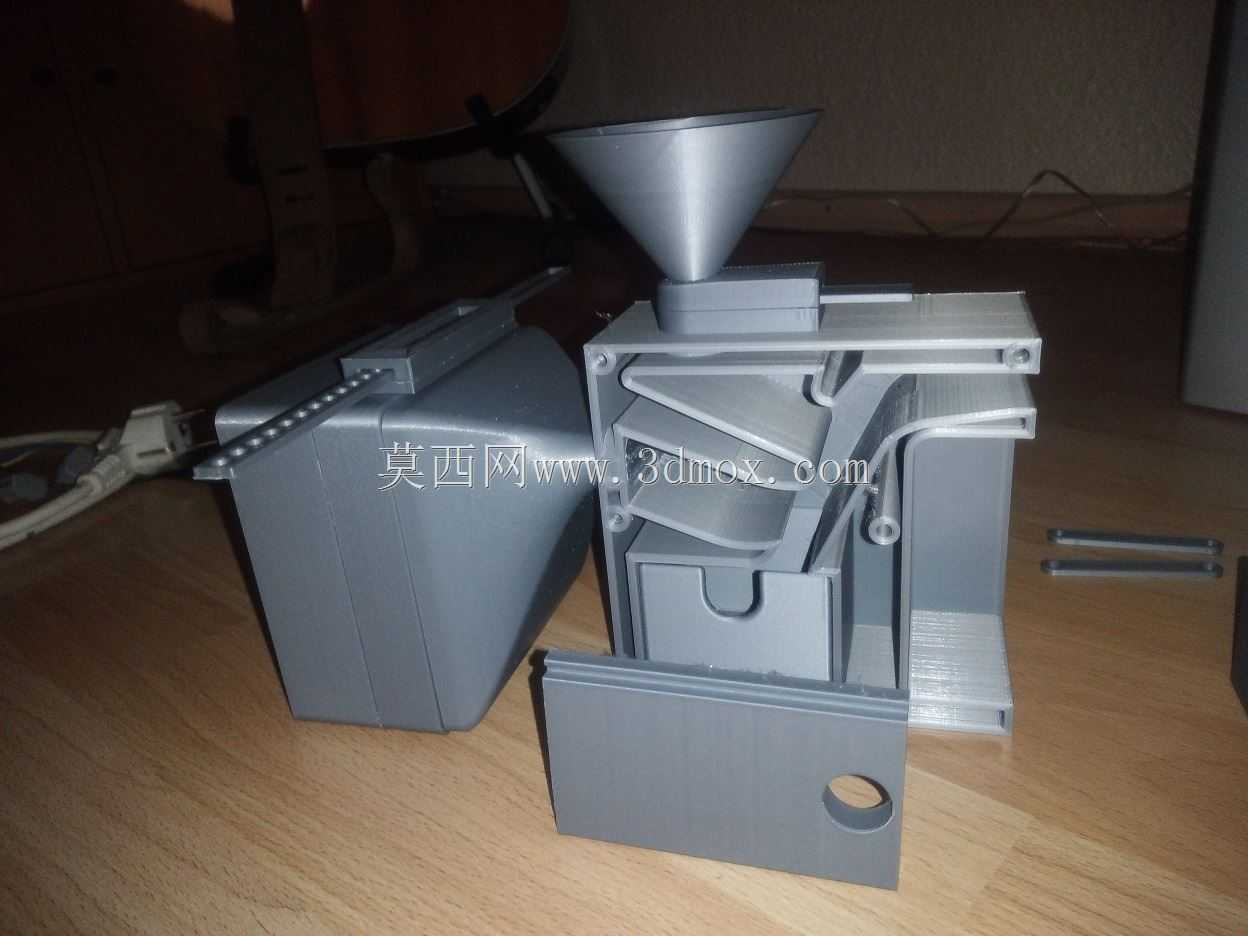

从结构细节的设计思路来看，腔体内部的风道采用渐扩式截面设计，从进风端到出风端风速逐步降低，密度较大的鸟籽仁会在重力作用下落入腔体下方的仁料出料槽，密度较轻的壳屑则会随着气流进入两侧的壳料收集通道，最终从侧部的出料口排出。两侧的出风通道设置了可插拔的风量调节挡板，操作人员可根据不同品种鸟籽的壳仁密度差，调整挡板的插入深度来改变各区域的风速分布，比如处理葵花籽类壳密度差较大的物料时，可适当开大挡板开度提高风速，处理苏子、菜籽类小粒径物料时则减小开度降低风速，避免饱满籽仁被气流带走造成原料损耗。

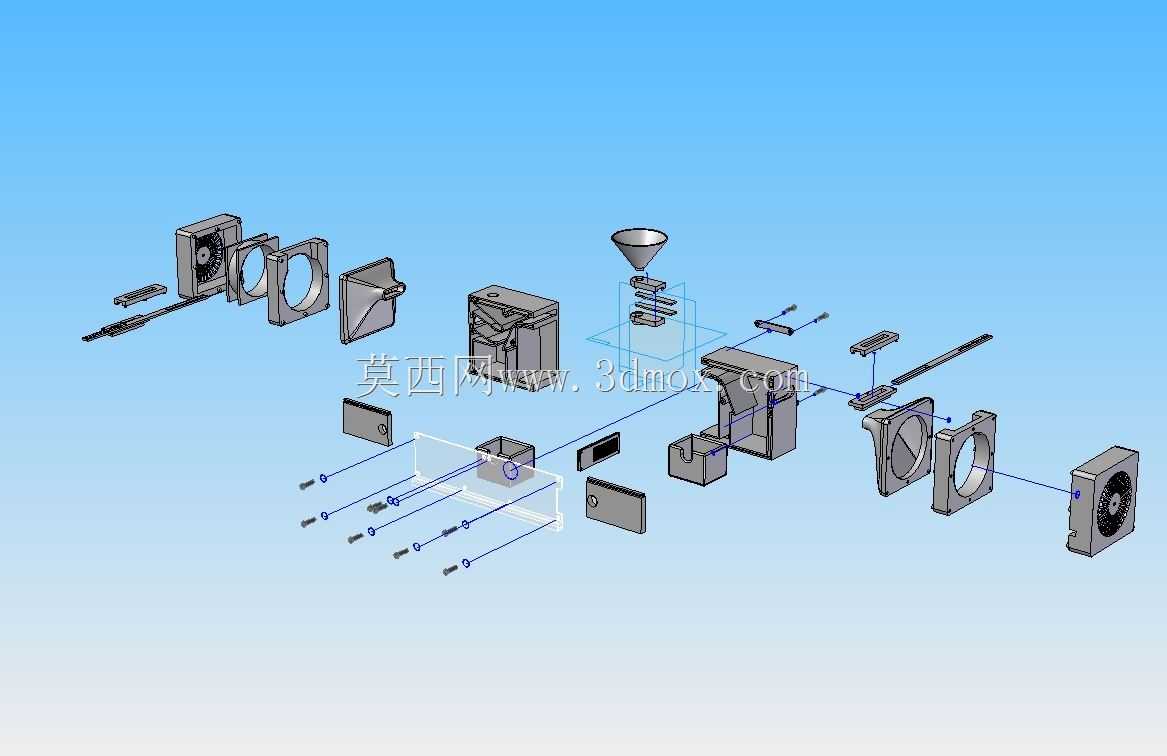

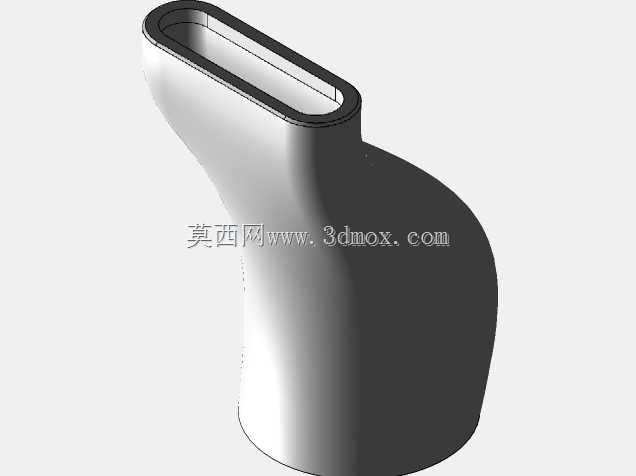

设备的外壳采用1.5mm厚的冷轧钢板折弯成型，拼接处采用满焊工艺做密封处理，避免风场泄漏影响分选精度，所有与物料接触的内壁都做了圆弧过渡处理，不存在直角积料死角，长时间连续运行也不会出现物料残留霉变的问题。两侧的风机/外接风源接口采用标准法兰连接，法兰尺寸匹配常规工业除尘管道的通径，现场安装时不需要额外制作变径接头，可直接对接现有管路。设备底部的机架采用方管焊接结构，四个支脚设置了可调高度的橡胶减震垫，可抵消风机运行时产生的振动，不需要额外做混凝土基础固定，直接放置在硬化的车间地面即可投入使用，对于小型加工坊或者移动式加工站点的适配性更强。

在实际生产场景中，这款设备可直接衔接在脱壳设备的出料端，完成脱壳后的壳仁在线分选，单台设备的处理量可匹配每小时300-500kg的脱壳生产线，分选后的籽仁含壳率可控制在2%以内，壳中带仁率低于1%，完全满足鸟饲成品包装、小油料压榨的原料纯度要求。不同于传统筛选设备需要根据物料粒径更换不同目数的筛网，这款风选式结构调整参数时仅需改变风量与挡板角度，切换生产品种时的调试时间不超过10分钟，大幅降低了多品种小批量生产模式下的设备切换成本。设备的传动部件全部设置在腔体外部，与物料、粉尘区域完全隔离，日常保养时仅需要定期对风机轴承加注润滑脂，不需要清理筛网堵塞的杂物，维护工作量比传统筛选设备降低60%以上。
