立式数控加工中心设备外观结构三维设计

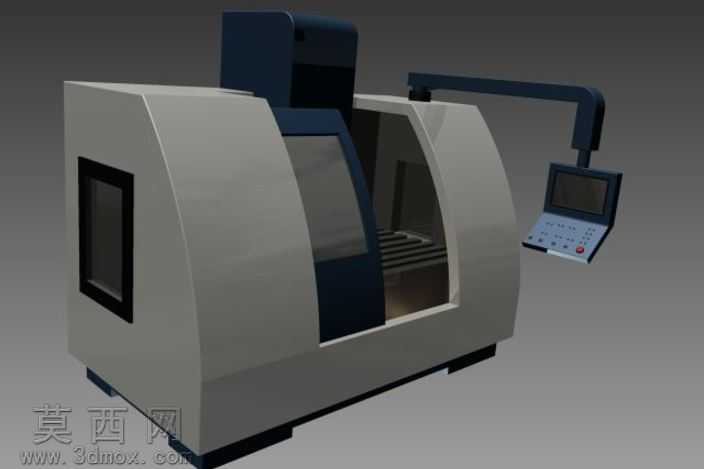

本作品为立式数控加工中心的外观结构三维建模成果，建模过程严格遵循工业设备外观设计的人机工程学规范与实际产品的比例尺度，完整还原了立式加工中心的外部防护结构、操作交互组件与附属支撑结构。建模阶段首先搭建整体轮廓基准，以机床实际占地尺寸与操作高度为参考，确定主体防护壳体的长宽高比例，主体外壳采用大圆弧过渡的流线型造型，区别于传统方正的机床防护设计，既提升了外观的现代感，也能够减少边角磕碰带来的安全隐患。壳体上的两处观察窗分别设置于正面操作位与侧面检修位，窗体采用内嵌式安装结构，预留了密封胶条的安装槽位，符合机床防护的防切削液飞溅、防碎屑飞出的功能要求。顶部的主轴箱防护结构采用分层式造型，清晰区分了Z轴传动区域与电气布线区域的外部轮廓，与主体壳体的衔接处做了斜角过渡处理，避免出现积尘积屑的直角死角。侧面延伸出的悬臂操作箱结构，建模时还原了多段可调节的悬臂连接关节，操作面板区域按照真实数控系统的布局，划分了显示屏安装位、按键操作区与急停按钮预留位，面板的倾斜角度符合操作人员站立操作的视线高度，无需过度低头或抬手即可完成参数设置与设备操控。材质渲染阶段，主体防护壳体采用哑光浅灰色机床专用钣金材质，搭配深藏蓝色的装饰分色区域，还原了工业设备常用的配色方案，观察窗采用半透明深色钢化玻璃材质，能够隐约看到内部的加工腔体轮廓，悬臂与操作箱采用与主体分色一致的深色调材质，按键区域做了细微的凹凸纹理处理，提升渲染的真实感。整体建模过程中对所有外部可见的安装缝隙、拼接棱线都做了精细化处理，避免出现面重叠、法线翻转的渲染问题，各组件的装配关系完全符合实际机床的组装逻辑，既可以作为产品外观方案展示使用，也能够为后续的防护结构详细设计提供参考依据，完整呈现了现代数控设备兼顾实用性与美观性的设计思路。
