龙门式数控加工工作台概念结构设计

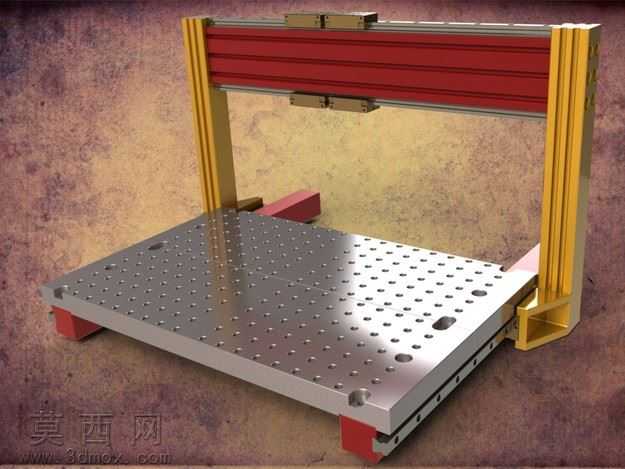

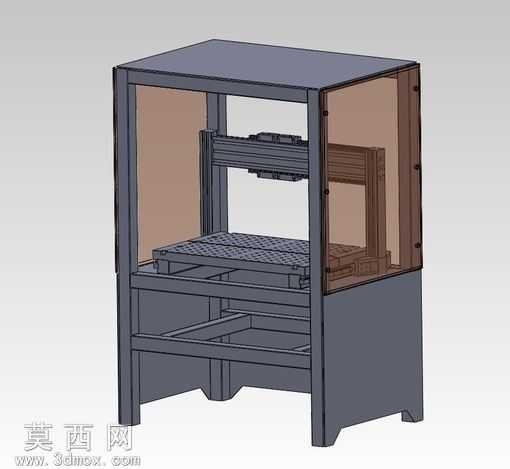

本作品为龙门式数控加工工作台的概念三维设计，整体采用模块化的结构布局思路，在三维建模过程中，优先对核心功能部件进行参数化搭建，首先完成底部工装平台的建模：平台主体采用加厚钢板结构设计，表面规则排布密集的定位安装孔，孔位按照等距网格阵列排布，可适配不同规格的工装夹具快速装夹，平台底部设置四个可调支撑脚，用于调整平台水平度，抵消安装面的平面度误差，保障加工基准的稳定性。两侧的龙门立柱采用工业铝型材拼接的结构形式，建模时严格还原铝型材的槽道结构，便于后续横梁组件的高度调节与位置固定，立柱与底部平台采用角码加固的连接方式，在三维装配环境中完成了连接紧固件的配合约束，验证了装配干涉问题。顶部的横梁组件同样采用铝型材堆叠结构，横梁上预留了滑动模组的安装位，可搭载加工主轴、检测头等功能执行部件，实现X轴方向的长行程移动。在材质与渲染环节，针对不同部件的功能属性分配了差异化的材质：底部工作台赋予磨砂金属钢材质，添加了细微的表面拉丝纹理与使用痕迹，还原金属加工平台的真实质感；立柱与横梁的铝型材部件赋予阳极氧化金色材质，突出型材的金属光泽与边角的倒角细节；支撑脚与横梁装饰条赋予哑光红色工程塑料材质，通过色彩区分不同功能模块，提升整体视觉辨识度；渲染时采用暖调复古背景布光，通过主光源打亮工作台面的孔位细节，辅助光源勾勒龙门框架的轮廓线条，添加柔和的环境遮蔽效果，让各部件的装配层次更加清晰。整体设计围绕数控加工的基础工装需求展开，在概念阶段充分考虑了结构的可拓展性，各模块之间采用标准化的连接接口，后续可根据实际加工需求拓展行程、加装防护外罩、排屑结构等附属部件，建模过程中对所有活动连接部位预留了合理的装配间隙，保障后续运动仿真环节的可行性，整体结构简洁规整，在满足基础刚性需求的前提下尽可能简化了零件数量，降低概念方案的加工制造成本，为后续的实体原型制作提供了清晰的三维参考依据。
