剪叉式中型自行车维修升降台架

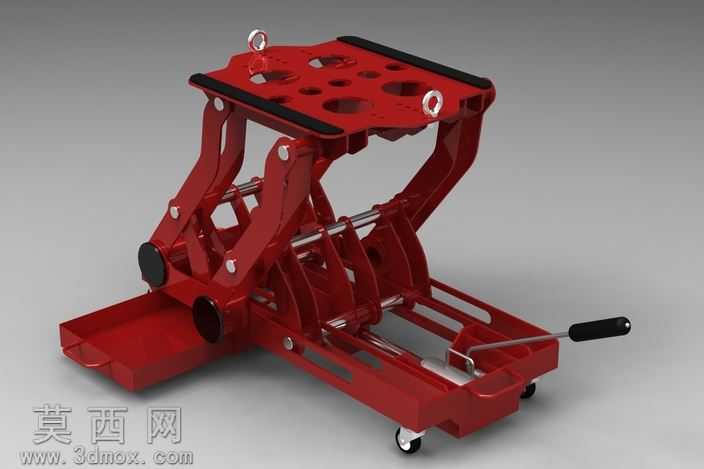

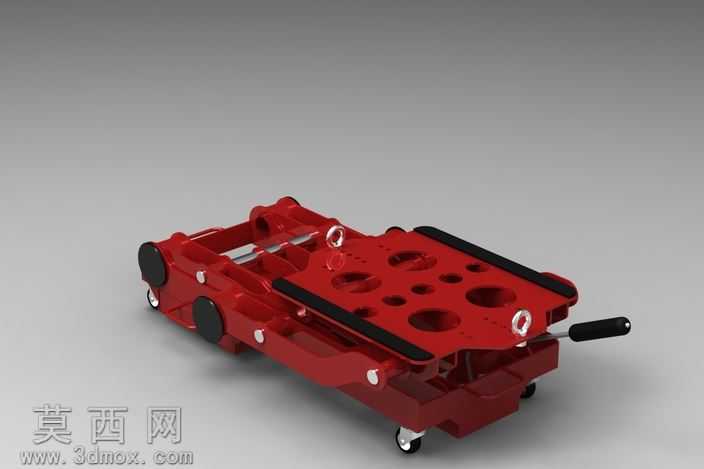

该三维模型为面向自行车维修场景设计的中型剪叉式升降台，整体采用剪式连杆铰接结构作为核心承载与升降执行单元，建模阶段通过参数化草图绘制各连杆的铰接点位、轮廓尺寸，对每处销轴连接位置添加同轴、重合配合约束，确保剪叉臂组在开合升降过程中无运动干涉，可顺畅完成高度调节动作。模型主体承载平台采用钣金特征建模，平台表面开设多组不同规格的工具放置孔、吊装挂孔，边缘加装黑色防滑橡胶垫，避免放置的自行车或维修工具滑落；平台侧方集成抽拉式工具托盘，可收纳常用维修小零件与工具，提升维修操作的便利性。升降驱动部分采用丝杆传动结构建模，搭配端部带防滑握套的摇动手柄，转动手柄即可带动剪叉臂组开合实现平稳升降，无需外接动力源，适配各类线下维修门店的使用场景。底部框架加装四个带刹车的万向脚轮，可灵活推移设备到指定作业位置，刹车结构可在作业时锁定设备避免滑移。渲染阶段为主体结构赋予高光亮面红色金属漆材质，还原钣金喷涂后的真实质感，对销轴、丝杆等传动部件赋予抛光金属材质，手柄握套、防滑垫、脚轮部分赋予黑色哑光橡胶材质，通过环境光遮蔽、全局光照渲染效果，清晰呈现各部件的装配层次与结构细节。设计过程中充分考虑维修作业的承重需求，对剪叉臂的板材厚度、铰接点的受力位置做了结构强化，整体结构紧凑，折叠后高度较低便于收纳，展开后可将自行车抬升到合适的维修高度，减少维修人员弯腰操作的疲劳感，兼顾实用性与结构可靠性，完整还原了实体产品的所有结构特征与功能细节。
