电路板式功率检测计量模块结构设计

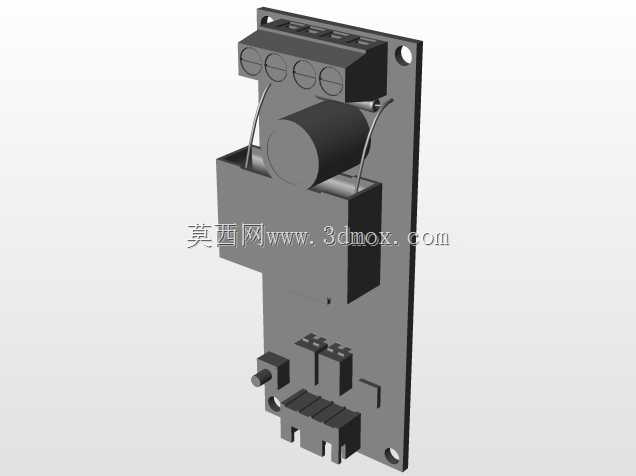

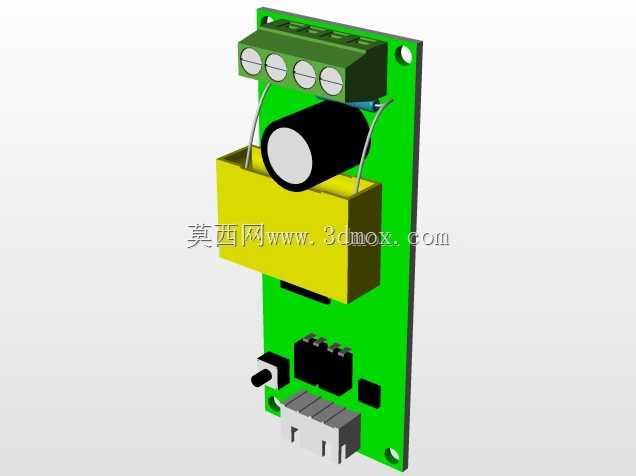

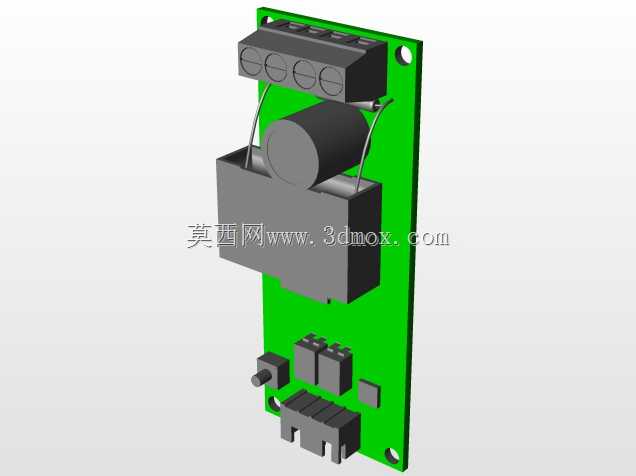

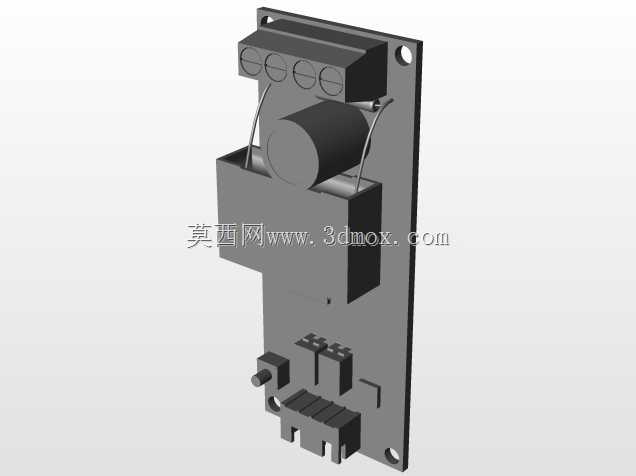

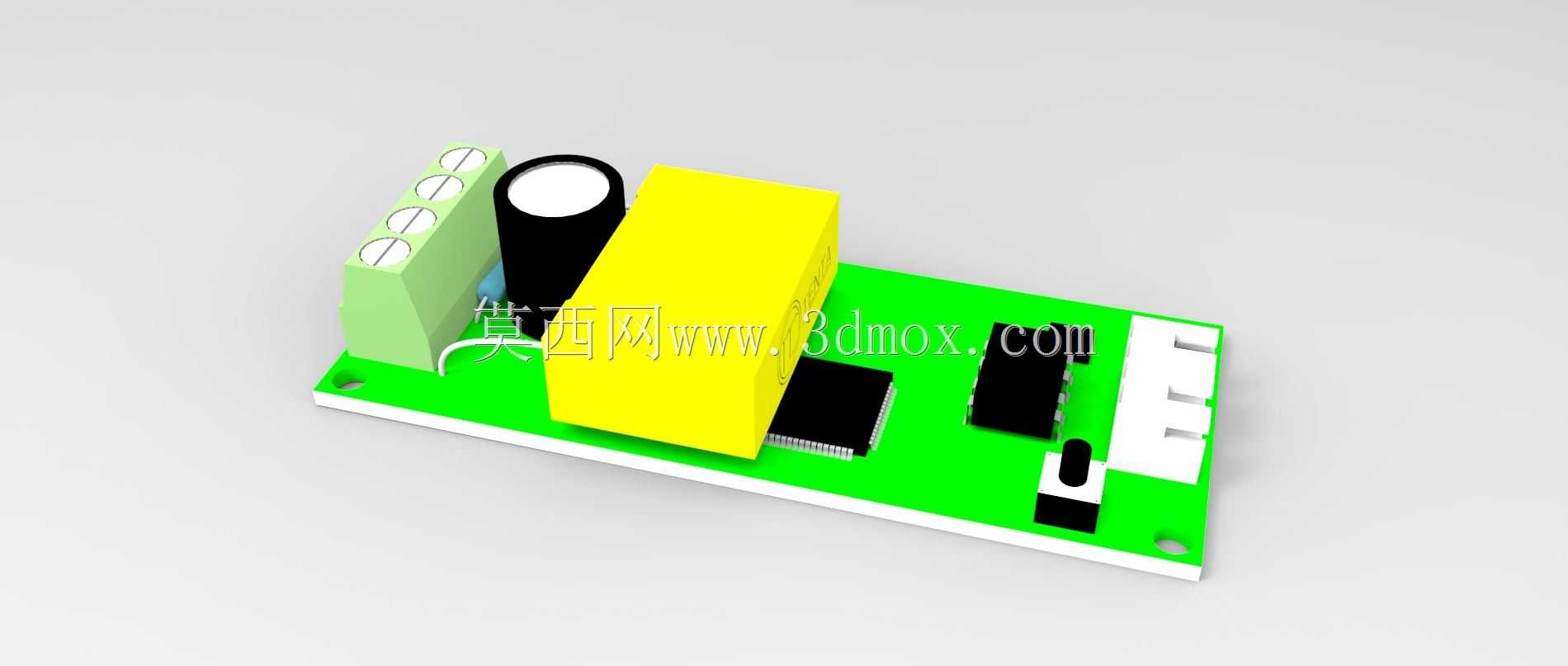

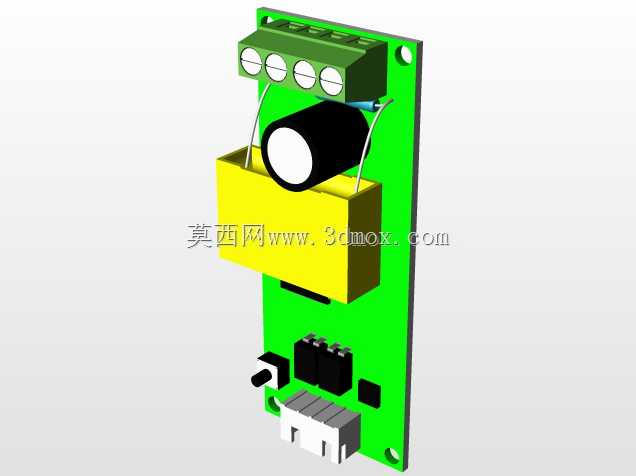

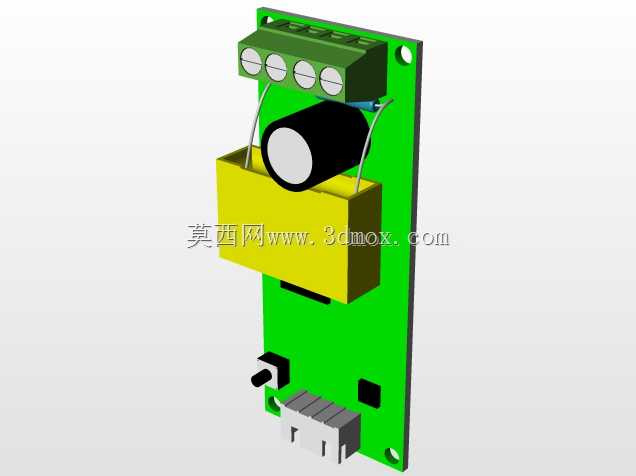

这款功率检测模块的结构设计，最初是面向小型用电设备的实时功率采集场景做的适配，日常在桌面测试工装、小型实验台架、低压配电支路的功率核验环节都能用到，核心作用是对接入回路的实时功率参数做采集转换，给后端的控制或者显示单元输出可识别的电信号，不需要额外外接复杂的信号调理电路，就能完成基础的功率计量功能。从结构布局来看，整块PCB作为所有元件的承载基底，板边预留了两个对称的安装孔，安装孔位的中心距做了标准化适配，能直接固定在常规的小型塑料壳体或者设备内部的安装柱上，不需要额外做转接板设计，板体边缘做了圆角处理，避免安装时剐蹭导线绝缘层。板上的元件排布按照信号流向做了分区，最左侧设置的是绿色栅栏式接线端子，端子的接线口朝向板边外侧，方便现场接线操作，不需要弯折导线就能完成进线和出线的压接，端子的引脚做了加粗处理，能承载常规小功率回路的电流通过，不会出现引脚过热的问题。紧邻接线端子布置的是黑色铝电解电容，电容的高度做了选型控制，不会超出后续配套壳体的内部净空高度，电容旁边是黄色的隔离元件，这个元件的布置特意和周边的黑色芯片元件留出了足够的爬电距离，满足低压电气的安全间距要求，避免高压侧和低压侧出现击穿风险。板上的黑色贴片芯片全部采用回流焊的标准封装尺寸，元件之间的走线间距按照常规PCB工艺的最小线宽线距要求做了预留，生产时不需要特殊工艺就能完成焊接。板体右侧预留了白色的接插接口，接口朝向和左侧接线端子保持同向，方便后续外接显示模块或者通讯模块时的线束排布，接口旁边设置的小型拨码元件，高度和贴片芯片保持齐平，不会额外占用竖向的安装空间。设计过程中没有做多余的冗余结构，所有元件的选型都围绕实用场景出发，没有追求过高的性能参数，只要能满足常规0-10A回路的功率检测需求即可，板上的元件高度差控制在合理范围内，最高的电解电容和黄色隔离元件的顶部高度差不超过5mm，后续如果需要做灌封处理，也能保证灌封胶完全覆盖所有元件，不会出现局部裸露的问题。安装边界方面，整块板的长宽尺寸适配常规的小型仪表壳体，装入壳体后，板边和壳体内壁的间隙预留了2mm，既能方便装配，也能给壳体的加强筋留出足够的布置空间，不会出现装板时干涉的问题。接线端子的顶部距离壳体上盖的净空预留了8mm，即使压接导线后，导线的弯曲半径也能完全容纳在壳体内部，不会出现导线被上盖挤压破损的情况。在实际使用场景里，这个模块可以直接集成在小型用电设备的内部控制板上，作为功率检测单元使用，也可以单独装在小型壳体里做成便携式功率检测表，对接临时测试的用电回路，不需要复杂的校准就能获得相对准确的功率数值，对于学生实验、小型设备调试这类对精度要求不是极高的场景，完全能满足使用需求。结构设计时特意考虑了手工焊接的便利性，所有贴片元件的引脚间距都做了加大处理，即使是手工焊接也不容易出现连锡的问题，插件元件的引脚孔径做了适配，常规的元件引脚都能顺利插入，不需要对引脚做额外的修整。板上的安装孔采用金属化孔设计，拧固定螺丝时不会出现孔边铜箔脱落的问题，能多次拆装重复使用。
