卡扣式Arduino开发板防护外壳结构

在嵌入式开发、创客项目原型搭建、教学实验设备部署的场景里，开发板的裸露防护一直是容易被忽略的细节——不少原型机在调试、搬运、长期通电运行过程中，容易因为引脚误触、金属碎屑掉落、桌面液体泼溅、外力磕碰造成板载元件损坏，甚至引发短路烧板的问题，这类卡扣式的开发板外壳，就是针对这类实际使用痛点设计的结构件。

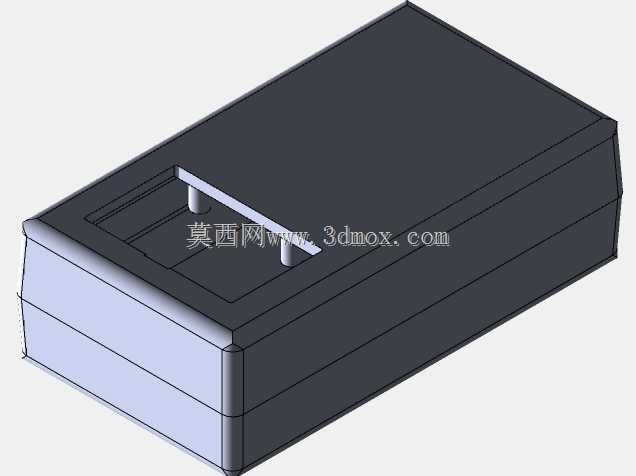

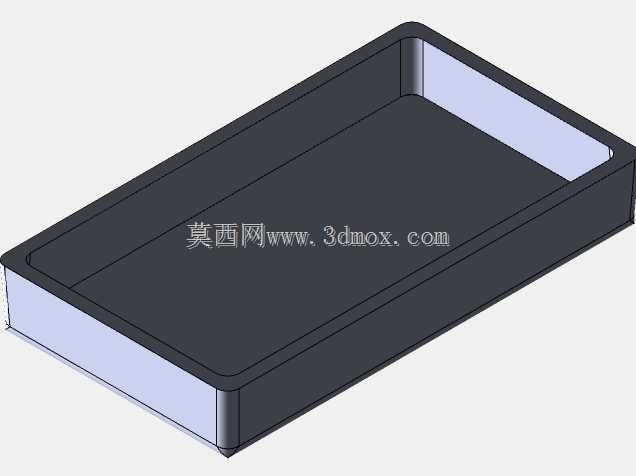

这款外壳的核心设计思路是完全免紧固件装配，区别于传统需要螺丝固定的塑料壳体，它依靠壳体本身的卡扣形变完成上下盖的扣合，装配时只需要将对应尺寸的开发板对准壳体内部的定位槽放置，再将上盖对准边缘的卡扣位按压到位，就能完成整个封装过程，全程不需要螺丝刀等辅助工具，日常需要拆盖调整跳线、更换外接模块的时候，只需要用指甲或者薄塑料片撬开卡扣位就能开盖，反复拆装也不会出现螺丝滑牙、柱位断裂的问题，非常适合需要频繁调整接线的原型开发场景。

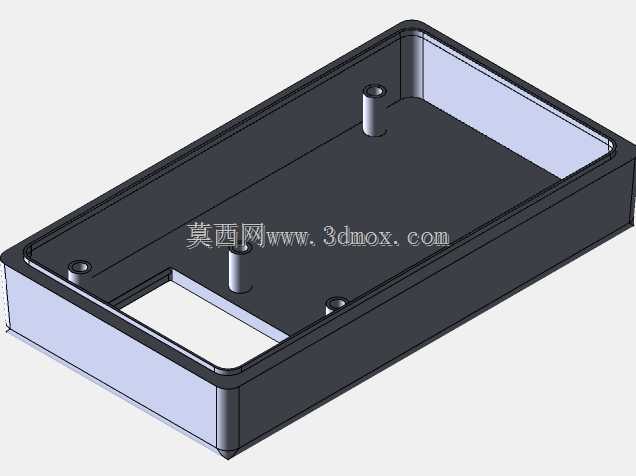

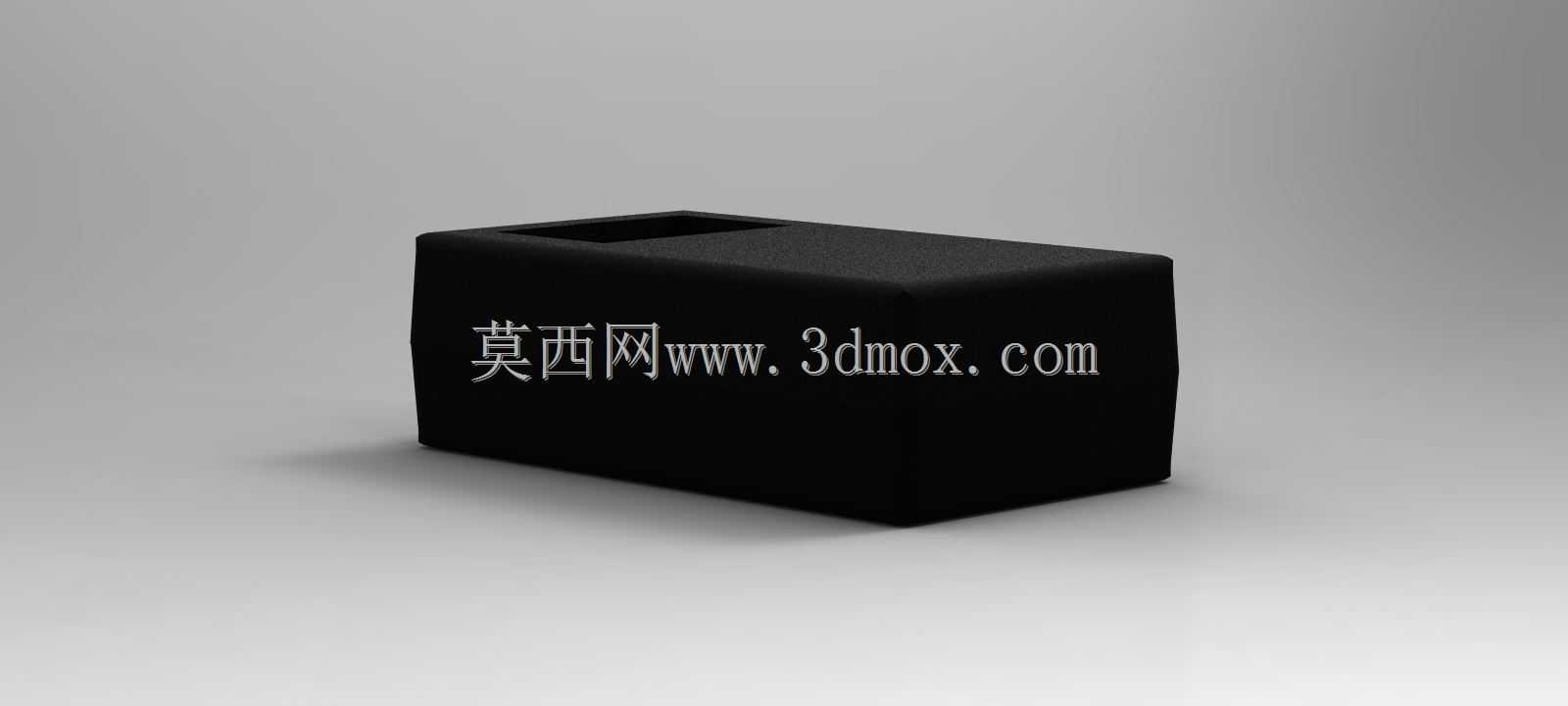

从安装边界来看，这款壳体的内部型腔完全匹配标准Arduino主板、Arduino Mega以及引脚定义兼容的同尺寸开发板，壳体侧壁预留了对应USB接口、直流电源接口、排针引脚的对位开口，不需要额外对壳体进行二次加工就能完成所有外接接口的外露，不会遮挡接线操作；壳体的外表面做了哑光磨砂处理，没有多余的装饰结构，整体是规整的长方体造型，既可以直接放置在桌面作为原型机的防护底座，也可以通过壳体底部预留的安装孔位，配合M3螺丝固定在设备机架、实验台面板或者定制的项目外壳内部，适配不同的部署需求。

实际使用过程中，这类壳体除了基础的物理防护作用，还能避免开发板背面的焊盘直接接触导电桌面，降低调试过程中的短路风险；壳体的壁厚做了均匀化设计，既保证了卡扣位置的结构强度，不会因为反复拆装出现断裂，也控制了整体的重量，不会给便携项目增加额外的负重；型腔内部的定位筋位做了0.2mm的装配间隙公差，开发板放入后不会出现晃动偏移，同时也不会因为过盈配合刮伤板载的贴片元件。

在教学实验场景里，这类外壳可以有效降低学生实验过程中因为误操作损坏开发板的概率，统一的外壳也方便实验室对设备进行规整收纳；在个人创客项目里，它可以让裸露的开发板外观更规整，避免飞线、引脚外露带来的杂乱感，提升原型作品的完成度；在小型工业原型设备部署时，它可以隔绝车间环境里的粉尘、金属碎屑落到板卡上，提升原型设备长时间运行的稳定性。

设计这类壳体的时候，需要重点关注卡扣的形变行程，既要保证扣合后有足够的锁紧力，不会因为轻微晃动就出现松脱，也要控制扣合需要的按压力度，避免装配时用力过大压坏板载元件；同时所有接口的开口位置需要和对应开发板的接口位置完全对齐，公差控制在0.1mm以内，避免出现接口被壳体遮挡、插头无法完全插入的问题；内部的定位筋高度需要控制在不触碰板载最高元件的范围内，避免压坏电容、排针等突出的板载部件。
