摩托车LTZ400用集线器精密结构设计

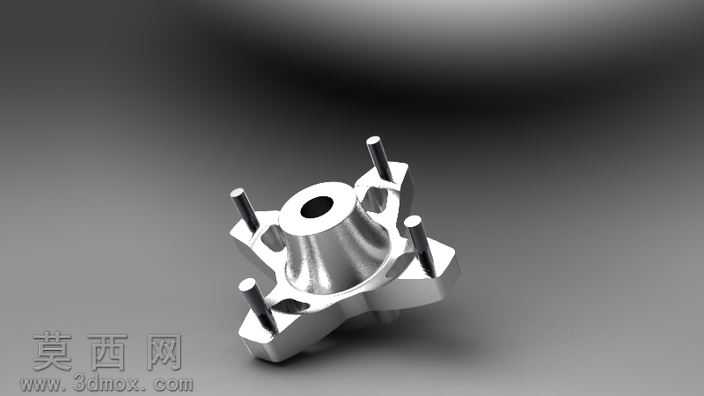

本作品为适配铃木LTZ400车型的前端集线器三维建模作品，建模阶段依托主流三维机械设计软件完成全参数化结构搭建，严格遵循摩托车前端部件的装配尺寸规范，对集线器的中心轴孔、周向定位柱、连接支臂等核心结构做了1:1的尺寸还原，确保模型可直接用于后续的装配干涉校验、结构强度仿真等工程环节。建模过程中优先采用实体拉伸、旋转切除、放样成型等特征命令完成主体结构搭建，对支臂处的镂空减重结构做了精细化的倒角处理，既还原了实物的轻量化设计逻辑，也避免了锐边结构带来的应力集中隐患，四个周向均匀分布的定位柱严格按照实车安装孔位的坐标参数定位，柱体根部做了圆弧过渡强化处理，匹配实际零件的抗冲击结构设计。材质与渲染阶段，针对该集线器的金属加工属性，为模型赋予了抛光铝合金材质参数，调整材质的反射粗糙度、金属度数值还原机加工金属件的细腻光泽，渲染时采用三点布光方案，主光模拟硬质工作室光源突出零件的曲面轮廓与金属质感，辅光弱化阴影区域的死黑问题，补光勾勒零件边缘轮廓，最终渲染图清晰呈现出零件的结构细节与金属加工质感，同时保留了支臂镂空处、中心孔内壁等隐蔽位置的结构细节，方便使用者观察内部构造。设计思路上，该集线器作为摩托车前端的连接定位部件，建模时充分考虑了其与周边轮毂、制动组件、转向连接件的装配适配性，所有安装位的尺寸公差预留符合摩托车零部件的装配规范，中心通孔的孔径、深度参数严格匹配实车的轴类零件穿过需求，周向四个定位柱的直径、伸出长度完全对应安装位的固定孔参数，支臂的弧度、厚度设计兼顾了结构强度与轻量化需求，整体模型无破面、无冗余特征，几何拓扑结构规整，可直接导出为通用格式用于3D打印样件验证、数控加工编程、产品展示动画制作等不同场景，完整还原了原厂LTZ400集线器的结构特征与设计细节，能够满足摩托车改装设计、零部件复刻、机械结构教学等多场景的使用需求。
