参数化手提式干粉灭火器三维设计作品

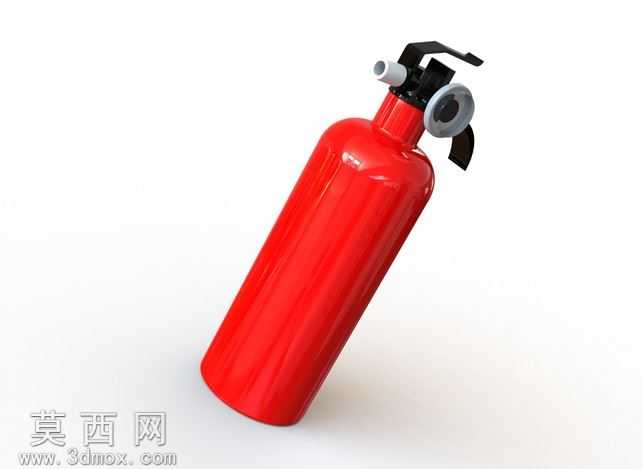

本作品为参数化设计的手提式灭火器三维模型，整体建模过程严格遵循真实手提式干粉灭火器的结构比例与外观特征，采用全参数化的建模逻辑搭建，所有结构尺寸均可通过参数面板快速调整，可适配不同规格灭火器的设计衍生需求。建模阶段首先以旋转特征构建灭火器的核心承压筒体，精准还原筒体底部的圆弧收边、顶部的收口螺纹结构，保证筒体曲面的顺滑度与真实产品的冲压成型特征一致；顶部的阀座结构采用多特征组合建模，分别完成压把、提把、保险销、喷管接头、压力表座的独立结构搭建，其中压把的杠杆结构、保险销的插拔限位结构、压力表的表盘与接头结构均做了精细化还原，喷管部分采用扫掠特征构建，还原软管的自然弯曲形态，喷嘴的收口结构也做了细节刻画。材质与渲染阶段，筒体部分采用高光亮面红色金属漆材质，调整材质的反射粗糙度与高光参数，还原真实灭火器筒体的烤漆质感，表面添加细微的颗粒质感模拟真实漆面的细微肌理；顶部阀件部分采用哑光黑色工程塑料材质与银灰色金属材质搭配，分别对应塑料压把、金属阀杆与接头的材质差异，压力表表盘采用玻璃覆盖材质，添加轻微的折射与反射效果，还原玻璃表蒙的通透质感，保险销采用金属拉环搭配塑料插销的材质组合，喷管采用哑光橡胶材质，还原软管的哑光质感。渲染阶段采用柔和的影棚布光方案，主光源从侧上方打亮筒体主体，勾勒出筒体的圆柱曲面轮廓，辅助光源补亮暗部结构，避免阀件区域出现死黑，添加柔和的环境反射提升材质的真实感，最终渲染效果清晰展现灭火器的整体形态与各部件的材质差异。设计思路上以真实工业产品的结构逻辑为核心，摒弃非参数化模型难以修改的弊端，所有部件的装配关系完全匹配真实产品的装配逻辑，筒体与阀座的螺纹连接、压把与阀杆的杠杆传动、保险销的限位结构均符合真实灭火器的工作原理，模型可直接用于消防科普演示、场景搭建、产品结构展示等多种场景，各独立部件均可单独拆分编辑，方便后续进行结构拆解演示、工程图导出等二次创作。
