手动刷卡式磁条读卡器结构设计

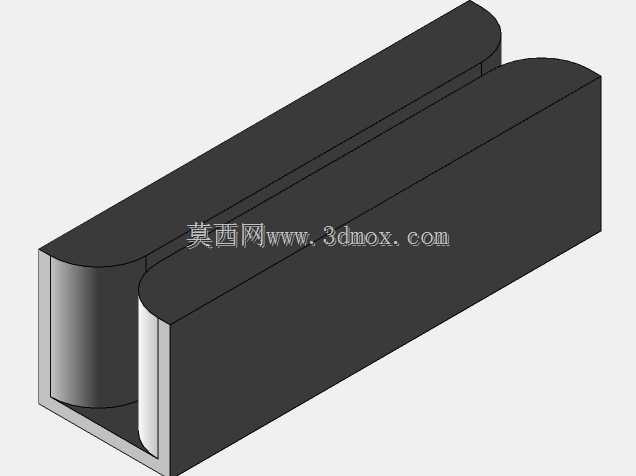

在实体零售收银、会员身份核验、门禁权限管控、线下票务核验这类高频磁条卡读取场景里，手动刷卡式磁条读卡器是应用极广的外设部件，不同于电动吞卡式设备的复杂传动结构，这类手动刷卡设备依靠用户匀速划动卡片完成磁道信息读取，结构件的设计精度直接决定读卡成功率与长期使用的稳定性。从结构设计逻辑来看，这款读卡器采用上下分体式长槽型壳体结构，壳体主体做了等宽的导卡通道设计，通道宽度严格匹配标准磁条卡的厚度公差，单侧预留0.2mm的滑动间隙，既可以保证卡片划动时不会出现卡滞，也能避免间隙过大导致卡片倾斜、磁头与磁条贴合压力不足出现读取出错的问题。壳体的进出卡端做了R3的圆弧导角处理，没有尖锐的棱边，一方面可以引导卡片顺畅进入导槽，另一方面也能避免长期使用过程中棱边刮花卡片表面的印刷层与磁条涂层。设备的磁头安装位设置在导槽侧壁的居中位置，安装槽做了0.5mm的浮动调节余量，装配时可以根据磁头的实际尺寸微调突出高度，保证磁头工作面与卡片磁道位置完全对齐，卡片划过时磁头的弹性压片可以提供恒定的接触压力，不会因为刷卡力度的波动出现接触不良。从安装边界来看，这款读卡器的整体外形为长条形圆角结构，长度方向适配标准卡片的划动行程，宽度方向控制在单手握持的舒适尺寸范围内，壳体背部预留了两个沉头安装孔，可以直接通过螺丝固定在收银台台面、门禁闸机面板、自助终端的设备壳体上，安装孔的孔位间距符合通用外设的安装规范，不需要额外做转接支架就能适配多数现有终端的安装位。壳体的上下盖采用卡扣加定位柱的配合结构，定位柱的直径与定位孔做了H7/h6的公差配合，装配后上下盖的合模缝错位量控制在0.1mm以内，不会出现刮手的台阶，卡扣的扣合量设计为0.8mm，既可以保证日常使用中壳体不会意外脱开，维修时也可以用撬片轻松拆开，不需要做破坏性拆解。导槽内部的所有筋位都做了拔模斜度处理，表面做细晒纹处理，降低卡片滑动时的摩擦阻力，长期使用也不会因为塑料件的毛刺刮伤磁条。在实际应用中，这类手动读卡器不需要复杂的电机传动与卡片定位机构，整体结构件数量少，故障点远低于电动吞卡设备，适合在人流量大、使用频率高的场景下长期工作，比如社区超市的收银台，每天数百次的刷卡操作下，这种简洁的结构设计可以大幅降低后期维护成本，不需要定期清理传动滚轮、更换传动皮带，只需要定期擦拭磁头表面的灰尘与磁条脱落的磁粉就能保证正常工作。设计过程中还考虑了不同使用场景的适配性，导槽的深度设计可以兼容带凸字编码的标准银行卡，不会因为卡片表面的凸字导致刷卡卡滞，壳体的壁厚均匀控制在2mm，既可以保证壳体的结构强度，受到外力挤压时不会出现变形导致导槽宽度变化，也能控制塑料件的成型周期，降低生产时的材料损耗。壳体两端的圆弧造型除了引导卡片的作用外，也可以避免设备受到撞击时出现应力集中导致壳体开裂，边角位置的壁厚做了均匀过渡，不会出现注塑时的缩痕问题。从装配逻辑来看，所有内部电子元件的安装位都设置了对应的定位筋与固定柱，磁头、电路板的连接线都预留了走线槽，装配时线材可以顺着走线槽布置，不会被上下盖挤压导致线材破损，也不会出现线材凸入导槽影响卡片滑动的问题。
