机械传动铰接关节结构设计

在各类需要实现相对转动、角度调节的机械结构中，铰接关节是承担运动传递、载荷承载的核心基础部件，小到工装夹具的角度调节机构、自动化生产线的翻转定位组件，大到工程机械的动臂连接、输送设备的摆动导杆结构，都需要这类铰接结构来实现两个构件之间的定轴转动自由度约束，同时传递工作过程中的径向、轴向载荷。做这类关节结构设计的时候，首先要明确实际工况下的载荷边界，不能只照搬教科书上的理论尺寸，得先捋清楚安装位置的空间限制：比如两个被连接件的端面间距、铰接轴的穿装空间、转动过程中周边构件的干涉边界，这些都是建模前必须先核对的硬指标，很多新手做设计容易先画关节再凑安装位，最后往往出现装配干涉、转动卡滞的问题。

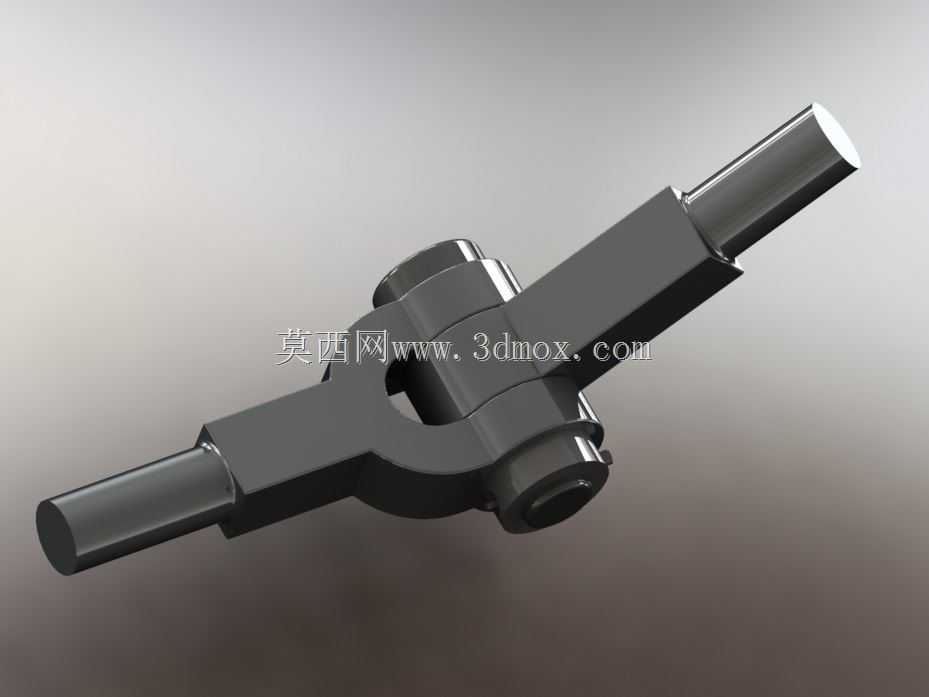

这个关节结构的核心功能是实现两个刚性构件之间的单自由度相对转动，同时限制其余五个方向的自由度，保证转动过程中无窜动、无旷量。设计时首先确定铰接副的配合公差，转动副的间隙不能过大，否则反复正反转过程中会产生冲击载荷，加速配合面的磨损，也不能间隙过小，否则装配难度高，低温环境下或者润滑不足时容易出现抱死的情况。从结构组成来看，这类关节一般包含铰接销轴、轴套、两端的限位结构、润滑通道几个部分，销轴要根据载荷大小选择合适的材质和热处理工艺，承受交变载荷的工况下还要做相应的疲劳强度校核，避免长期运行出现销轴断裂的问题。

实际应用场景里，这类关节的使用工况差异很大：如果是用在低速重载的工程机械部位，就要重点考虑销轴的抗剪切强度、轴套的耐磨性能，往往会加装黄油嘴定期补充润滑脂，减少配合面的干摩擦；如果是用在精密自动化设备的摆动机构上，就要严格控制铰接副的配合间隙，必要时采用无油衬套或者滚动轴承来降低转动阻尼，保证运动精度，同时还要考虑关节的转动角度范围，在两个极限位置加装硬限位，避免转动超程损坏周边构件。

做三维建模的时候，要先确定关节的转动中心轴线位置，这个轴线必须和两个被连接件的设计转动轴线完全重合，否则装配后会出现别劲的问题，转动阻力陡增。建模过程中要提前预留安装紧固件的操作空间，比如销轴端部的卡簧槽、固定螺栓的扳手空间，不能只画理论装配状态，要考虑实际装配和后期维护的操作需求，比如销轴是否需要从单侧穿装、是否需要预留拆卸用的螺纹孔，这些细节直接影响后期的装配效率和维护成本。

外形尺寸方面，关节的径向尺寸要匹配被连接件的铰接耳板厚度，耳板的厚度要根据销轴的直径做匹配设计，避免耳板被压溃或者销轴弯曲变形；轴向尺寸要保证安装后两端的限位结构能可靠固定销轴，不会在工作过程中出现轴向窜动，同时要留出足够的润滑脂存储空间，保证配合面能持续得到润滑。安装边界上，要核对关节转动全行程内，两个被连接件的轮廓不会发生干涉，尤其是当关节连接的构件带有其他附属结构比如气管、线缆支架的时候，要在转动全角度范围内做干涉检查，避免运动过程中磨坏管线。

很多教材里的关节尺寸是基于理想工况下的理论计算值，实际落地设计的时候还要结合加工工艺做调整，比如销轴的台阶处要做退刀槽或者圆角过渡，避免应力集中；轴套的压装端要做导入倒角，方便装配时压入耳板的安装孔；如果是需要经常拆卸维护的部位，还要设计快拆结构，不用完全拆解周边构件就能完成关节的检修更换。另外还要考虑使用环境的影响，比如在粉尘较多的工况下，要在关节两端加装防尘密封圈，避免粉尘进入配合面加剧磨损；在腐蚀环境下使用的话，还要对销轴和轴套做相应的表面防腐处理，延长部件的使用寿命。

从运动特性来看，这类铰接关节的转动阻尼要匹配使用需求，手动调节的机构要保证转动顺滑无卡顿，同时能在任意角度保持定位，不会因为载荷作用自行转动；动力驱动的摆动机构要尽量降低转动副的摩擦阻力，减少驱动功率的损耗。设计时还要考虑磨损后的补偿空间，比如采用可更换的轴套结构，当长期使用出现磨损间隙过大的情况时，只需要更换轴套就能恢复关节的配合精度，不用整体更换整个铰接结构，降低后期的维护成本。
