嵌入式射频微波隔离器结构设计

在射频微波链路的搭建场景里，这类带方形安装法兰的隔离器件，往往是收发链路前端不可或缺的组成部分，尤其是在小功率射频前端、微波测试链路、小型化通信收发模块的布局中，它的存在直接决定了链路的驻波表现与反向信号隔离能力。从实际工程应用的角度看，这类器件主要承担单向传输射频信号的作用，允许正向信号低损耗通过，同时将反向传输的反射信号大幅衰减，避免反射功率倒灌进前级的功放或者信号源器件，造成功放管工作点偏移、输出功率异常甚至器件烧毁的问题，在很多对链路稳定性要求较高的微波通信、雷达前端、射频测试治具里，这类器件的选型匹配直接影响整套系统的工作可靠性。

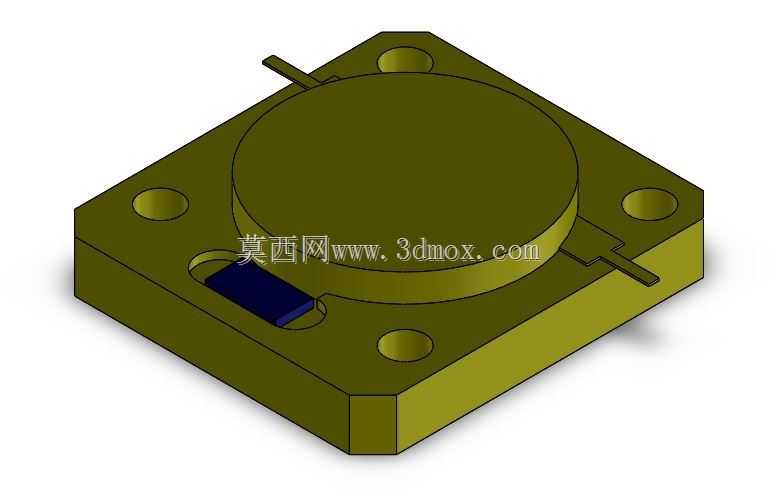

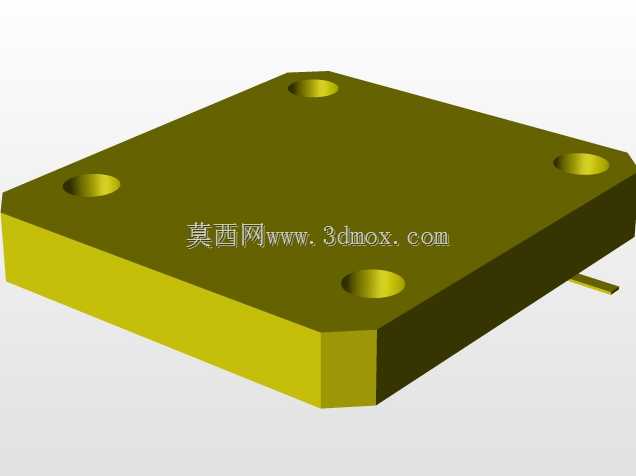

从结构设计的思路来看，这款隔离器采用方形法兰底座的结构形式，完全是为了适配PCB表贴或者腔体嵌入式安装的需求，底座四个角预留的沉头安装孔，既可以采用M2规格的微型螺丝直接锁附在金属安装腔体上，也可以对应PCB上预留的定位孔做焊接固定，安装孔的位置度公差在建模时严格控制在±0.05mm以内，避免批量装配时出现孔位错位无法安装的问题。底座上方凸起的圆形腔体是隔离器的核心功能区，内部容纳铁氧体基片、偏置磁场结构与匹配电路，圆形的腔体结构一方面可以更好地约束内部磁场的分布，减少磁场向外泄露对周边其他射频器件造成干扰，另一方面圆形的轮廓也更适配内部旋磁铁氧体基片的外形，最大化利用内部空间压缩整体器件体积。

从安装边界的尺寸约束来看，这款器件的方形底座边长控制在常用的SMT贴装器件尺寸区间内，整体厚度不超过6mm，完全适配目前主流的薄型射频模块的腔体高度要求，不会出现器件突出腔体表面影响上盖装配的问题。底座侧面伸出的两个微带引脚，是信号的输入输出端，引脚的宽度与厚度严格按照50欧姆微带线的阻抗要求设计，引脚伸出底座的长度控制在1.2mm，既可以保证焊接到PCB微带线时的搭接长度足够，焊接可靠性有保障，又不会因为引脚过长引入额外的寄生参数，影响器件的高频驻波表现。底座侧面预留的矩形开槽，是生产调试时的调谐窗口，在器件生产装配完成后，可以通过这个窗口调整内部匹配片的位置，将器件的工作频段、隔离度、插入损耗等参数校准到设计指标范围内，调试完成后可以采用环氧胶将窗口密封，避免内部器件受潮或者受外力移位导致参数漂移。

在实际选型装配的时候，结构工程师需要特别注意这款器件的安装面平面度要求，因为这类射频器件对安装应力非常敏感，如果安装面平面度超差，锁附螺丝时产生的结构应力会传递到内部的铁氧体基片上，导致基片受力变形，直接改变器件的磁场分布与匹配参数，出现插入损耗变大、隔离度下降的问题，所以建模时特意将底座安装面的平面度公差设置为0.02mm，同时在安装孔位置预留了0.1mm的沉头深度余量，避免螺丝锁附后螺丝头突出底座平面，导致器件安装时出现翘曲。另外，器件的金属外壳整体采用可伐材料加工，表面做镀金处理，既可以保证良好的导电焊接性能，也能实现较好的电磁屏蔽效果，减少外界电磁干扰对器件内部工作状态的影响，同时镀金层的抗腐蚀能力也能满足各类工业环境下的长期使用要求，不会因为长期使用出现表面氧化导致接触电阻变大的问题。

很多刚接触射频结构设计的工程师，往往会忽略这类隔离器件的安装间隙要求，在做腔体布局时将周边器件紧贴隔离器安装，实际上这类带磁芯的微波器件工作时会有少量的磁场泄露，如果周边布置了其他对磁场敏感的器件，比如霍尔传感器、磁敏元件或者其他铁氧体器件，很容易出现相互干扰导致参数异常，所以在建模时也特意在器件周边预留了至少2mm的禁布区提示，在结构布局时需要在这个区域内避免布置其他敏感器件，保证器件工作在无干扰的环境下。另外，器件的引脚与底座之间采用玻璃绝缘子烧结工艺实现密封与绝缘，绝缘子的位置度在建模时也做了严格的公差约束，保证引脚与安装孔的相对位置精度，满足自动化SMT贴装的精度要求，不需要额外做人工对位调整，适配批量自动化生产的装配需求。
