塑料铰接卡扣锁紧结构件

该塑料结构件属于铰接锁紧类功能部件，日常多应用在小型快装设备、便携器械、民用消费类产品的开合连接位置，替代传统金属合页加锁扣的组合方案，依靠自身一体成型的结构同时实现铰接转动与到位锁紧的功能，减少装配时的零件数量，降低整机的装配工时与物料成本。从实际使用场景来看，这类部件常出现在需要频繁开合检修、更换耗材的设备舱门、小型机具外壳、储物格盖板位置，日常开合频次从每日数次到每日上百次不等，塑料材质的自润滑特性可以让铰接位置无需额外添加润滑脂，长期使用也不会出现金属铰接件常见的锈蚀、卡滞问题，同时塑料件的重量更轻，对便携类设备的整机重量控制有明显帮助。

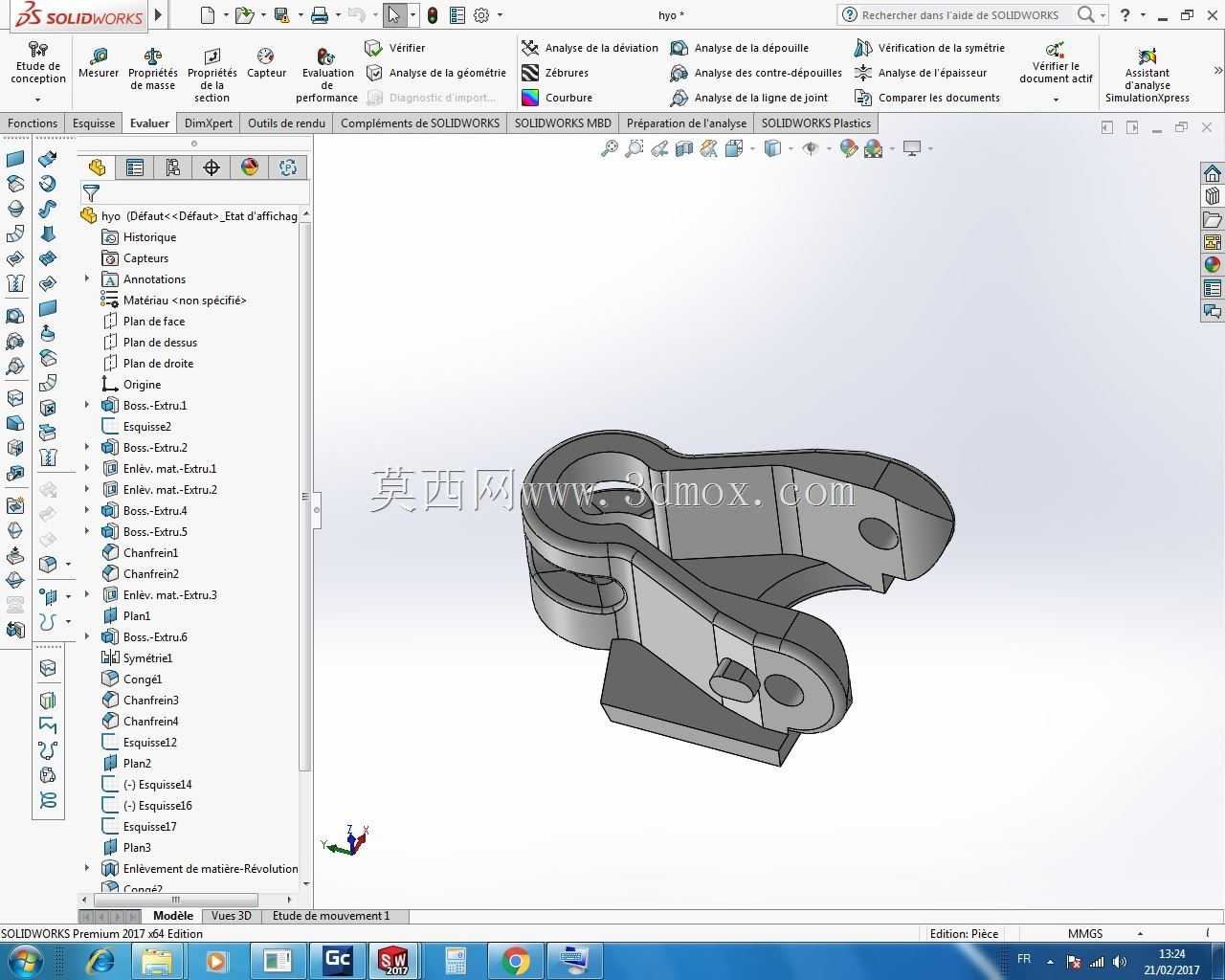

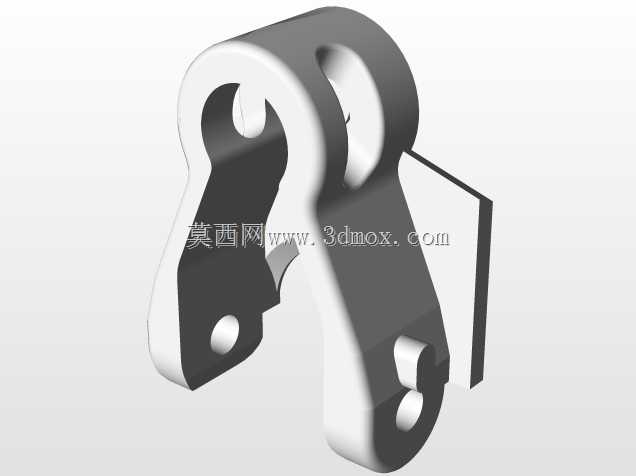

从功能特性上看，该部件一端设置有同轴双铰接耳结构，两个铰接耳的内孔同轴度公差控制在0.05mm以内，装配时穿入销轴即可实现与固定基座的转动连接，铰接耳的厚度经过受力校核，在常规15N·m的扳动力矩下不会出现根部断裂问题；另一端设置有钩状锁紧结构，当部件绕铰接轴转动到闭合位置时，钩状结构会自动卡入对应基座的卡槽内，实现到位自锁，需要开启时只需按压解锁位即可让钩头脱离卡槽，完成解锁动作，整个开合过程无需额外操作锁具，单手即可完成操作。部件中部设置有加强筋结构，连接铰接端与锁紧端的受力路径，避免长力臂结构在锁紧受力时出现整体形变，导致锁紧失效，加强筋的厚度均匀过渡，避免注塑成型时出现缩痕、缺胶等缺陷。

设计过程中首先根据安装空间的边界确定整体轮廓尺寸，整体长度控制在适配小型设备舱门的安装范围内，铰接端的孔位尺寸匹配常用的3mm标准销轴，锁紧端的钩头搭接量设计为2.5mm，既保证锁紧后不会因为日常振动出现意外脱开，也不会因为搭接量过大导致解锁需要的按压力过大，影响操作手感。整个部件的壁厚设计遵循注塑件均匀壁厚原则，主体壁厚设置为2mm，加强筋位置厚度为1.2mm，避免壁厚差异过大导致成型后出现翘曲变形，所有转角位置都设置了R0.5mm以上的圆角，既可以减少注塑时的应力集中，提升部件的抗冲击性能，也能避免尖角位置在使用过程中划伤操作人员。安装边界上，铰接端的两个耳片外侧间距与基座上的铰接槽宽度间隙配合，单边间隙控制在0.1mm，既保证转动时不会出现明显的晃动量，也不会因为尺寸公差导致装配卡滞；锁紧端的钩头位置与基座卡槽的配合面设置了1°的脱模斜度，既方便注塑生产时的脱模，也能让锁紧到位时的配合更顺畅，不会出现卡滞感。

从材料选型适配的角度，该结构适配常用的PP、ABS、PA6等通用工程塑料，不同材料可以对应不同的使用场景：采用PP材质时部件的韧性更好，抗冲击性能强，适合户外使用的便携设备；采用ABS材质时表面光泽度好，尺寸稳定性更高，适合民用消费类产品的外露位置；采用添加玻纤的PA6材质时结构强度更高，耐磨性能更好，适合有一定受力要求的工业小型设备舱门使用。设计时还考虑了装配容错性，铰接孔的入口位置设置了倒角，方便销轴的快速装配，锁紧钩的导入面设置了斜角，闭合时可以自动导正位置，即使安装时存在少量位置偏差也能顺利完成锁紧动作，降低对装配精度的要求，提升批量生产时的装配效率。
