分叉式弹性挂接工装夹具结构设计

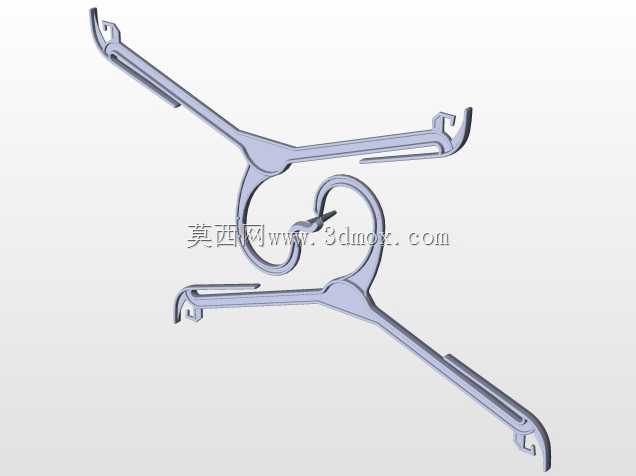

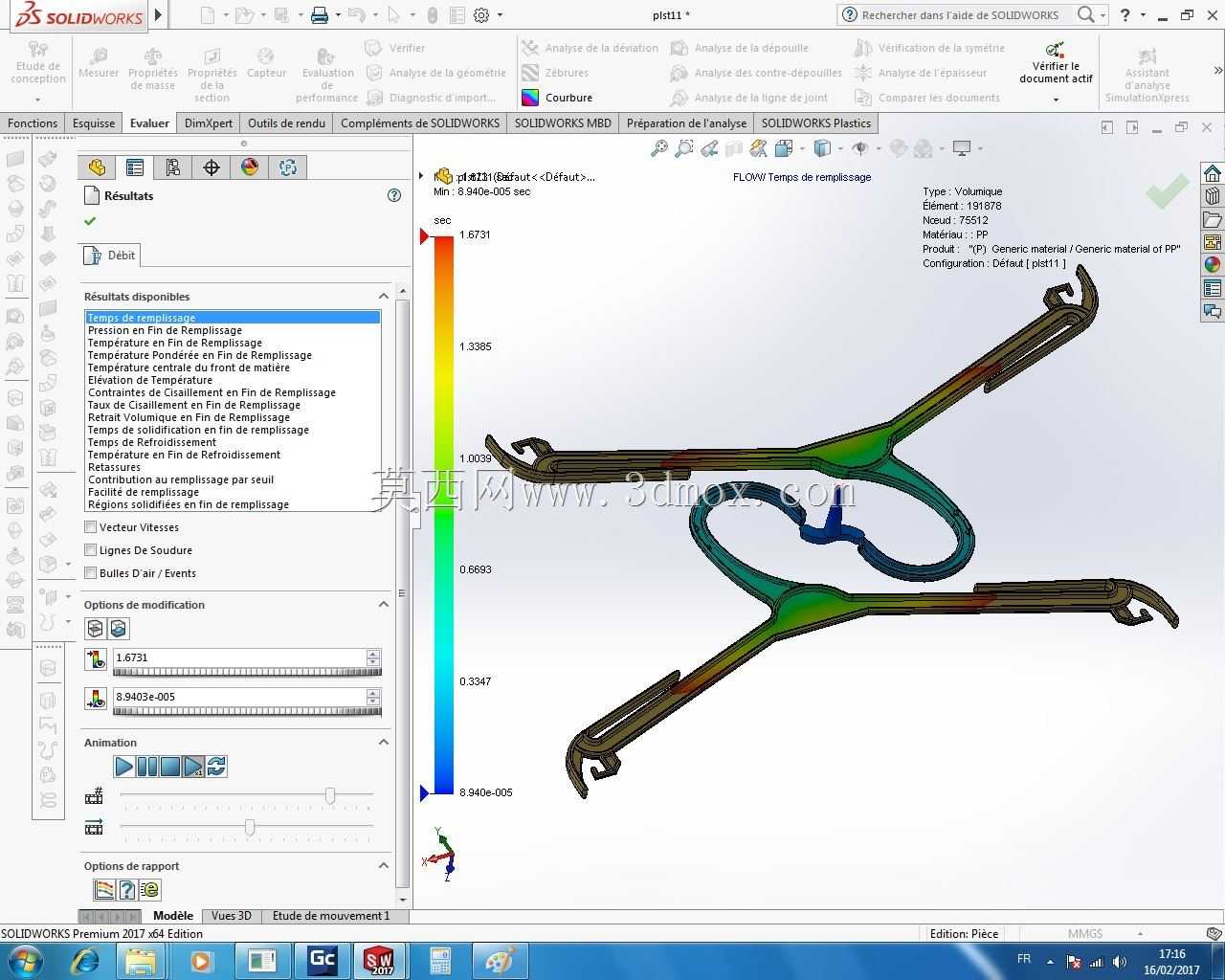

该分叉式弹性挂接构件主要应用于轻载工位的快速挂接、线束或柔性管路的临时固定、小型工装的快拆连接场景，在装配流水线、实验室测试工装、小型设备内部走线固定环节都能见到这类结构的身影。不同于常规的刚性卡扣，该结构采用对称分叉的Y型布局，两个末端带弯钩的臂体通过中间的弹性连接段形成自复位能力，安装时只需对准安装位轻压，两个臂体受挤压向内收拢，待弯钩越过挂接凸台后自动弹开复位，实现无紧固件的快速卡接固定，拆卸时只需捏合两个臂体末端即可脱出，全程无需额外工具，能大幅提升频繁拆装工位的作业效率。从设计思路来看，该结构在初始方案阶段就确定了一体化成型的方向，避免分体装配带来的公差累积与装配间隙，整体采用等强度变截面设计，臂体从根部到弯钩位置的截面厚度逐步过渡，根部位置做了圆角加厚处理，避免应力集中导致的疲劳断裂，中间的环形回弹段是整个结构的核心功能区，通过环形的弯曲变形提供臂体开合所需的弹性力，相比直臂式弹性结构，环形段的变形行程更大，应力分布更均匀，能在相同材料厚度下获得更柔和的夹持力，不会因为夹持力过大刮伤被固定件表面，也不会因为弹力过小导致挂接松脱。做结构设计时需要重点关注几个安装边界尺寸，首先是两个弯钩外侧的最大张开尺寸，这个尺寸决定了挂接位的开口宽度上限，若挂接位开口小于该尺寸，安装时臂体无法收拢到足够的插入宽度就会出现卡滞；其次是弯钩的倒扣深度，这个参数直接决定了挂接后的拉脱力大小，倒扣深度过大会导致拆卸困难，过小则容易在受振动时松脱，常规轻载固定场景下倒扣深度取0.8-1.2mm即可满足使用需求；另外要注意中间环形段的内径尺寸，这个尺寸决定了结构的最大变形量，若环形段内径过小，臂体开合时环形段的弯曲应力会超过材料屈服极限，导致塑性变形无法复位，内径过大则会导致整体结构尺寸冗余，占用过多安装空间。从受力模拟的结果来看，该结构在捏合臂体至安装所需的收拢量时，最大应力出现在臂体与环形段的过渡位置，应力值控制在材料屈服强度的60%以内，能保证数千次开合循环后依然保持足够的回弹力，不会出现永久变形。弯钩的接触面做了小角度的导向斜面，安装时斜面与挂接位凸台接触能自动产生向内的分力，无需刻意对准就能顺利滑入，降低了安装对位的精度要求，哪怕是盲装场景也能顺利完成挂接。这类结构在实际应用中可以根据使用场景调整材料，常规固定场景采用普通工程塑料即可满足弹力与强度需求，若用于有耐高温、耐腐蚀要求的工位，可以更换为金属薄板冲压成型，只需对应调整截面厚度与环形段的曲率半径，就能获得匹配的弹性性能。设计时还要注意臂体的长度比例，若臂体过长，挂接后受侧向力时容易出现歪斜，导致弯钩单侧受力脱开，臂体过短则会导致捏合力过大，操作手感变差，需要根据实际操作空间调整臂体长度与环形段的刚度匹配，保证操作力在15-25N的舒适区间内，既不会因为太硬捏不动，也不会因为太软缺乏挂接的到位反馈。另外两个臂体的对称度公差需要控制在0.1mm以内，若对称度超差，会导致两个弯钩的挂接深度不一致，受力时单侧先脱开，大幅降低整体的拉脱承载力，建模时需要以中间环形段的中心为基准做对称约束，后续开模或冲压加工时也要以该基准定位，保证成型后的尺寸一致性。
