梳状塑料件注塑成型模具结构设计

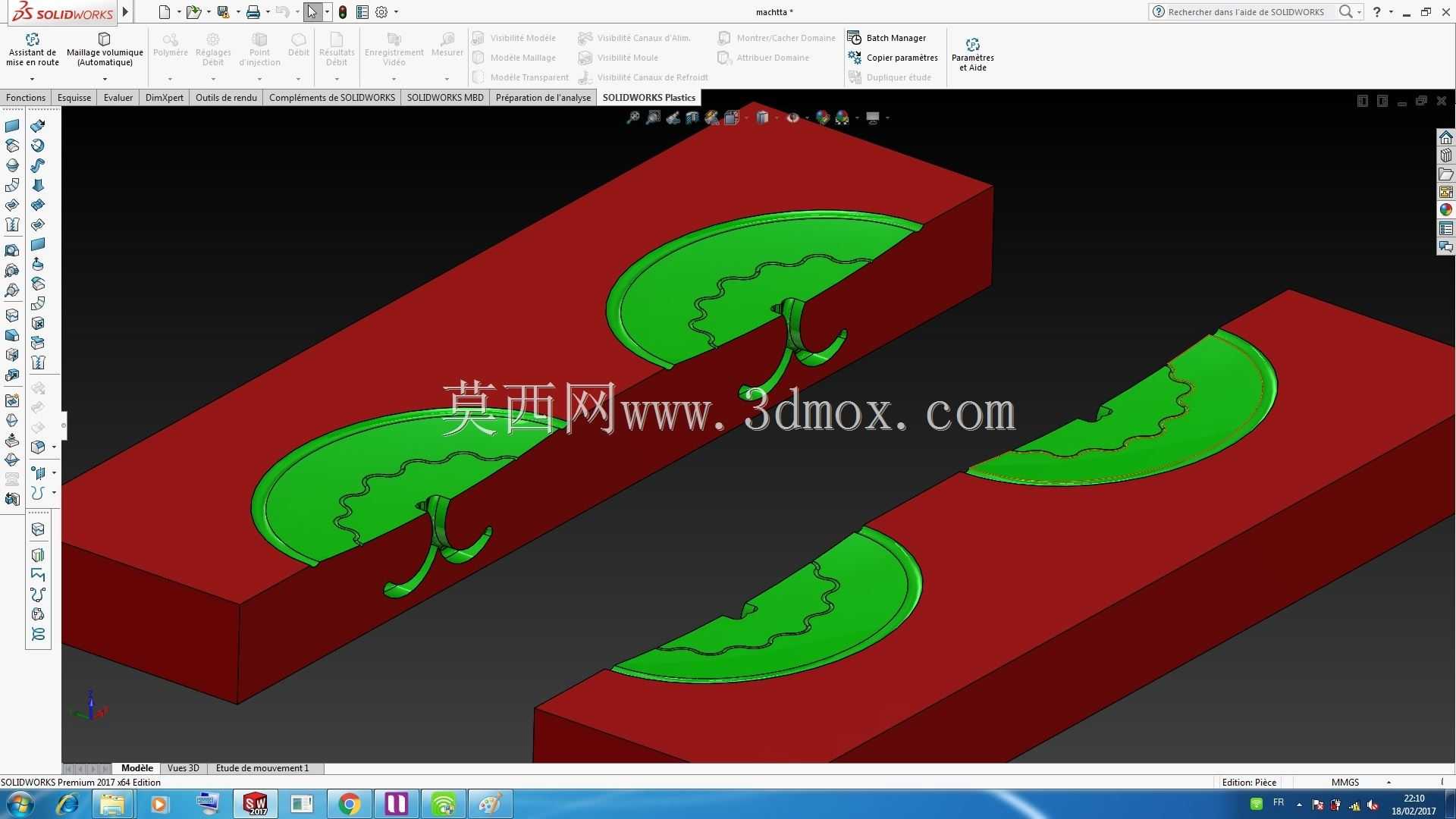

这套模具针对带弧形轮廓、侧边带细小挂钩结构的梳状塑料件开发，日常在日用塑料制品生产场景中应用较多，对应的成品多作为小型装饰挂件、便携梳具配件或者文创类塑料配饰使用，适配卧式注塑机的安装规格，模架采用标准龙记模架尺寸，整体长宽控制在350mm×180mm范围内，闭合后总高度220mm，能够直接适配锁模力120T级别的常规注塑设备，不需要额外修改设备拉杆间距或者安装孔位，上机装夹时可直接通过模架自带的压板槽完成固定，适配常规注塑车间的快速换模流程。从成型逻辑来看，这套模具采用1出2的型腔排布，两个型腔沿模具长度方向对称布置，进胶点选在梳状塑件弧形轮廓的侧边位置，采用侧浇口进胶，能够避免进胶痕迹残留在塑件的外观展示面上，同时保证熔融塑料在型腔内的流动路径均衡，填充时不会出现一端缺胶、另一端飞边的问题，流道采用圆形截面设计，直径6mm，能够在保证充模速度的同时减少流道凝料的浪费，冷却水路沿型腔外围环绕布置，距离型腔壁12mm，水路直径8mm，进出水口设置在模具的操作侧对面，接水时不会干扰操作人员取件，冷却回路采用单进单出的串联设计，能够保证两个型腔的冷却速率一致，避免两个成型件出现收缩率差异导致的尺寸超差。模具的成型部分，型腔直接开设在定模仁上，型芯设置在动模侧，针对塑件侧边的细小挂钩结构，采用了斜顶抽芯结构，斜顶的倾斜角度设置为8度，斜顶宽度4mm，顶出行程12mm，能够在开模顶出的同时完成挂钩位置的侧向抽芯，避免强行顶出导致塑件挂钩断裂或者变形，斜顶采用SKD61材质淬火处理，表面抛光至Ra0.8，减少抽芯过程中的摩擦阻力，同时提升耐磨性能，延长模具的维护周期。分型面的选择沿着塑件的最大轮廓线设置，在弧形梳齿的位置做了0.5mm的贴合封胶面，外侧开设溢料槽，能够避免填充时出现飞边，同时减少后续去飞边的人工工作量。顶出系统采用圆顶针搭配斜顶的组合顶出方式，顶针布置在塑件的厚壁位置以及流道凝料处，顶针直径2mm，顶针端面和型芯表面齐平，不会在塑件表面留下明显的顶出痕迹，顶出板采用标准中托司导向，保证顶出过程的平稳性，避免顶针出现偏载折断的问题。在设计过程中，针对梳齿位置的薄壁结构，特意将对应位置的型腔排气间隙控制在0.02mm，既能够保证填充时型腔内的空气顺利排出，避免出现困气烧焦、缺胶的问题，又不会导致熔融塑料溢出形成飞边，同时在梳齿对应的型芯位置做了0.3度的脱模斜度，保证塑件开模时能够顺利留在动模侧，不会粘定模导致取件失败。这套模具的导向系统采用标准导柱导套配合，导柱直径20mm，布置在模架的四个角位置，其中一个导柱做偏置处理，避免装模时动定模装反，导套采用铜合金镶嵌式结构，润滑性能更好，能够承受长时间开合模的摩擦损耗。实际生产过程中，这套模具适配PP、ABS等常用日用塑料的成型参数，成型周期控制在25秒左右，成型后的塑件尺寸公差能够达到MT5级精度，不需要额外做二次修整就可以直接进入装配或者包装环节，针对小批量的文创配件生产、日用塑料配件量产场景都有不错的适配性，结构上没有复杂的抽芯或者特殊结构，日常维护只需要定期检查斜顶和顶针的磨损情况，更换磨损的易损件即可，对车间的模具维护能力要求不高，普通的注塑车间都可以直接上机生产。
