暗装式塑料接线底盒结构设计

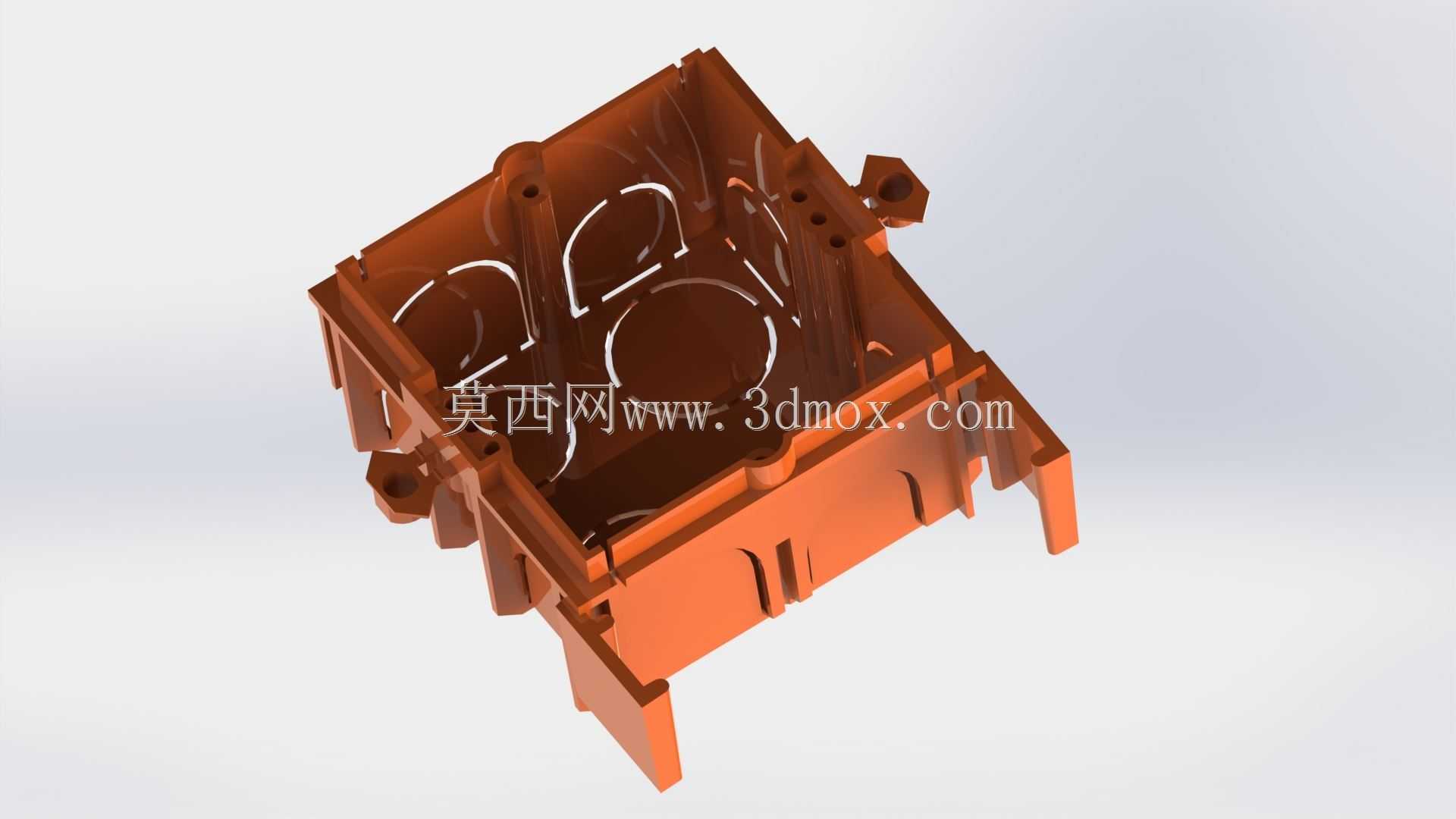

这款暗装塑料接线底盒主要面向民用建筑室内布线场景，是墙面开关、插座点位预埋施工的核心配套部件，承担着线缆接驳防护、面板安装承载的双重作用，日常家装、工装的墙面强电、弱电点位布设都会用到这类构件，埋入墙体后可对内部接驳的导线形成物理隔离，避免水泥砂浆侵蚀、外力挤压造成的线皮破损、接头松脱问题，同时为后续安装的开关、插座面板提供稳定的固定基座。从结构设计来看，整体采用方形腔体构型，腔体内部预留了充足的导线盘绕空间，可容纳单点位最多3组回路的导线接驳余量，避免施工时导线弯折半径过小造成的线芯损伤。盒体四周的侧壁预设了多组易敲落的穿线孔位，孔位边缘做了圆弧过渡处理，穿线时不会刮伤导线绝缘层，施工人员可根据实际线管走向敲落对应位置的孔片，适配不同方向的线管接入需求，无需额外切割开孔，能有效缩短现场施工的耗时。盒体上下两端延伸出带安装孔的固定耳片，耳片与盒体主体为一体化注塑成型，结构强度可满足预埋时的混凝土挤压载荷，不会出现浇筑过程中耳片断裂的问题，固定孔位可配合膨胀螺丝或自攻螺丝实现盒体在建筑墙体预埋槽内的定位，避免后期面板安装时出现盒体偏移、凹陷的问题。盒体开口边缘的凸起卡扣结构，可与对应规格的开关、插座面板实现卡接配合，同时预留了螺丝固定位，兼顾卡接的便捷性与螺丝固定的可靠性，即使长期使用出现面板松动，也可通过螺丝重新紧固。设计阶段充分考虑了注塑生产的工艺特性，所有转角位置均做了圆角过渡，避免注塑成型时出现应力集中导致的壳体开裂问题，壳体壁厚均匀控制在合理区间，既保证足够的结构强度承受墙面施工的外力冲击，又不会造成原料浪费。安装边界方面，这款底盒适配常规86型墙面面板的安装尺寸，预埋时需在墙面开出对应尺寸的槽位，槽位深度需略大于盒体整体高度，保证盒体完全埋入墙面后开口与墙面抹灰层齐平，不会出现突出墙面或凹陷过深影响面板安装的问题；穿线时需将线管插入敲落孔内不小于1厘米的深度，保证线管与盒体衔接稳固，避免后期水泥砂浆灌入线管造成的堵线问题。盒体内部的加强筋结构沿着腔体侧壁分布，既提升了盒体的抗挤压能力，又不会占用过多内部布线空间，施工时导线接驳完成后，可将接头盘放在腔体中部，避免接头贴靠盒壁造成的绝缘间隙不足问题。不同于金属材质的接线底盒，这款塑料材质的构件本身具备绝缘特性，无需额外做接地跨接处理，可降低施工的工序复杂度，同时塑料材质的抗腐蚀能力更强，在潮湿环境的墙面预埋也不会出现锈蚀问题，长期使用的稳定性更有保障。实际施工过程中，这类底盒的安装定位精度直接影响后续面板的安装美观度，因此盒体的固定耳片孔位做了小幅的余量设计，允许施工时在小范围内调整盒体的水平与垂直位置，保证最终面板安装后与墙面贴合平整、横平竖直。盒体上的多组穿线孔位覆盖了上下左右四个方向，无论是垂直方向的上下布线，还是水平方向的左右布线，都能找到适配的孔位，无需在现场对盒体进行破坏性开孔，能有效避免开孔造成的盒体结构强度下降问题。
