一次性勺子注塑成型模具结构设计

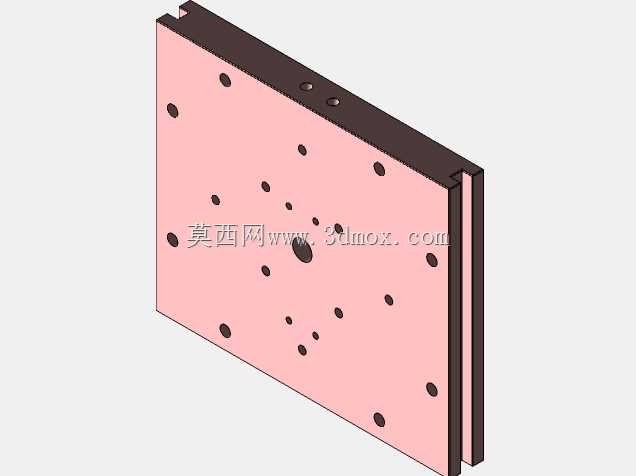

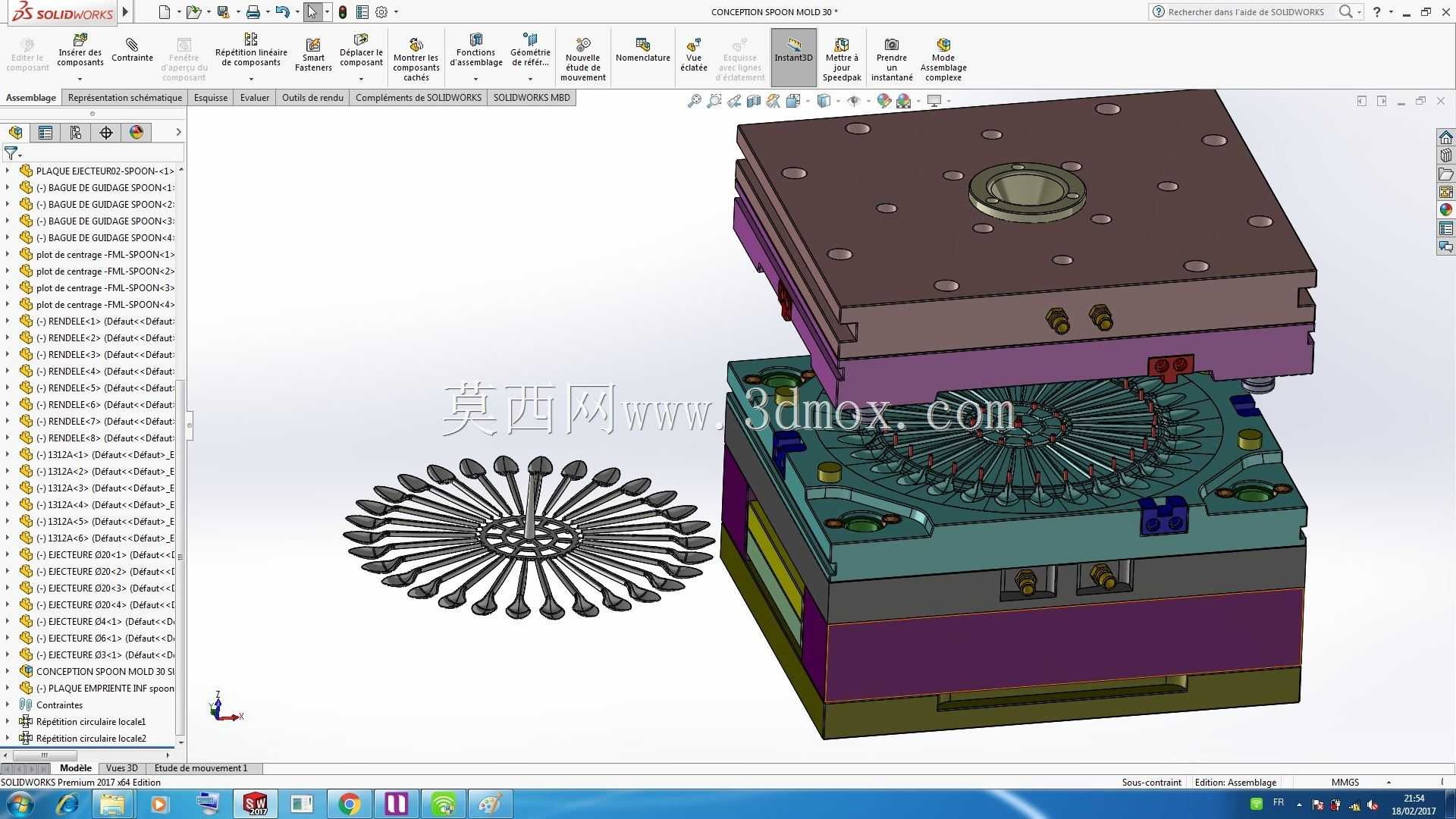

日常餐饮场景中大量使用的一次性塑料勺子，其批量生产完全依赖注塑模具的稳定运行，这套模具针对PP材质一次性勺子的成型需求开发，采用一模多腔的排布方式，能够在单次注塑循环中完成数十件勺子的成型作业，匹配快餐包装、外卖配送等场景下的大产能供货需求。从实际生产适配性来看，这套模具直接安装在常规卧式注塑机上即可使用，模架采用标准龙记模架规格，上下模的安装孔位、定位圈尺寸都匹配通用注塑机的装夹参数，不需要额外定制转接板就能完成上机装夹，适配锁模力120T到160T区间的常规注塑设备，适配多数中小注塑加工厂的现有设备条件，不需要为了这套模具额外调整设备配置。模具的型腔排布采用圆周辐射式布局，浇口设置在勺柄末端的位置，这种排布方式能够让熔融塑料从中心主浇道向各个型腔均匀填充，避免不同型腔填充速度不一致导致的缺胶、飞边问题，同时圆周排布的方式让模具的受力更加均匀，锁模时不会出现偏载导致的分型面溢料问题，长期生产过程中模架的变形量更小，能够有效延长模具的使用寿命。冷却系统的设计贴合勺子的薄壁成型特性，在每个勺子型腔的背面都设置了随形冷却水道，距离型腔壁的距离保持在8到10毫米的区间，水道直径采用8mm的常规规格，冷却水从模架侧面的水嘴接入后，能够快速带走型腔内塑料熔体的热量，让勺子在型腔内快速冷却定型，缩短单件产品的成型周期，同时均匀的冷却能够避免勺子出现翘曲变形，保证勺头的弧度、勺柄的平直度符合使用要求，不会出现冷却不均导致的应力开裂问题。脱模机构采用顶针板带动顶针的结构，顶针的排布位置避开勺子的外观面，设置在浇注系统凝料和勺柄的非外观区域，顶出时受力均匀，不会在勺子表面留下明显的顶针痕迹，保证产品的外观质量，同时顶针的复位采用复位杆配合弹簧的结构，合模时能够精准回到初始位置，不会出现顶针卡滞导致的型腔碰伤问题。模具的导向系统采用导柱导套配合结构，四个角上的导柱设置了不同的直径规格，能够避免上下模装反导致的型腔损坏，导套内部设置了储油槽，长期运行过程中能够存储润滑脂，减少导柱导套的磨损，保证合模的定位精度，让上下模的型腔错位量控制在0.02毫米以内，避免勺子分型面出现错位飞边。浇注系统的主浇道采用标准浇口套结构，和注塑机喷嘴接触的位置设置了R弧匹配，避免注塑时出现溢料问题，分流道采用梯形截面，能够减少熔体流动过程中的压力损失，同时也方便后续凝料的脱出，浇口采用点浇口结构，开模时浇口能够自动和产品分离，不需要后续人工修剪浇口，减少后续加工的人工成本。这套模具的排气结构设置在分型面的型腔末端位置，开设了深度0.02毫米的排气槽，能够在熔体填充时将型腔内的空气快速排出，避免产品出现烧焦、气泡等成型缺陷，同时排气槽的深度控制在塑料溢边值以下，不会出现飞边问题。从日常维护的角度来看，模具的各个部件都采用模块化设计，易损件比如顶针、导套、弹簧都采用标准件，出现磨损时可以快速更换，不需要重新定制加工，减少模具停机维护的时间，模架的各个模板之间都设置了撬模槽，拆模维护时能够方便地分开各个模板，清理型腔内部的残留塑料或者维修损坏的部件。实际生产过程中，这套模具成型的勺子壁厚均匀，勺头的弧度符合舀取食物的使用需求，勺柄的强度能够满足正常使用时的受力要求，不会出现轻易折断的问题，一模多腔的结构让生产效率大幅提升，能够满足大批量订单的交付需求，同时模具的结构简单可靠，对注塑机操作人员的技术要求不高，常规的注塑工艺参数调整就能生产出合格的产品，适合中小型注塑加工厂的日常生产使用。
