五升容量手提式塑料储液容器结构设计

日常生产与民用场景里，五升规格的手提储液容器是覆盖极广的通用盛装部件，小到车用机油补充、餐饮行业清洁消毒液分装，大到农用叶面肥临时存储、小型加工设备润滑油加注，都能见到这类结构的身影。不同于大容量工业储桶的厚重设计，五升这个容量段的容器，核心要平衡盛装稳定性、手提便携性、堆码适配性三个核心需求，很多初入行的结构工程师做这类设计时，往往只关注壁厚均匀性，忽略实际使用中的受力细节，最终做出来的样件要么提手位置容易应力发白断裂，要么灌装后放置不稳容易倾洒，要么堆码时上层容器容易滑落。

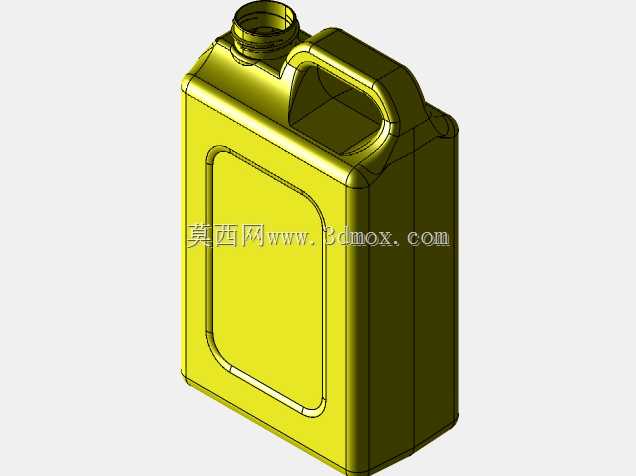

从结构设计逻辑来看，这类容器的整体轮廓采用带圆角的长方体构型，并非单纯为了外观规整，核心是最大化利用仓储与运输的平面空间——相同占地面积下，带圆角的长方体比圆柱形容器的容积利用率高出18%左右，同时四个位置的大圆弧过渡，能够避免注塑成型时尖角位置的应力集中，也能减少使用过程中磕碰导致的开裂风险。容器主体的侧壁并非完全平直的结构，而是做了向内微凹的大面积加强区域，这个设计有两个实际作用：一是盛装液体后，侧壁受液压向外膨胀时，微凹的结构能预留变形余量，避免装满液体后整体尺寸超差，无法适配常规的纸箱包装内衬；二是凹陷区域自然形成了握持的辅助受力面，当使用者需要倾倒液体时，除了顶部的提手，另一只手可以扶住这个凹陷位置，更好控制倾倒的流速与角度，不会因为容器外壁过于光滑打滑。

顶部的一体式提手是整个结构的受力核心，设计时提手的内侧弧度完全贴合成年人四指弯曲的自然曲率，提手与容器主体的连接位置做了渐变加厚的过渡筋，从提手位置的4mm壁厚逐步过渡到容器顶部的2.5mm标准壁厚，避免壁厚突变导致注塑时出现缩痕，同时能将手提时的集中应力均匀分散到顶部整个平面，不会出现连接位置开裂的问题。注液口设置在提手一侧的顶部位置，口径采用行业通用的标准外螺纹规格，能够适配市面上绝大多数同规格的密封瓶盖，不需要单独开模做配套瓶盖，大幅降低量产时的配件采购成本；注液口的根部做了一圈凸起的密封挡边，当瓶盖旋紧时，瓶盖内的密封垫圈能完全贴合在挡边上，即使容器倾倒也不会出现液体渗漏的问题。

容器底部的设计同样藏着很多工程细节，底部四周做了一圈高度3mm的支撑凸边，让容器底部的中心区域微微内凹，这样放置在不太平整的地面上时，不会因为底部平面度问题出现放置不稳晃荡的情况；同时凸边的位置刚好对应侧壁的竖向加强筋位置，堆码时上层容器的重量能通过加强筋直接传递到下层容器的支撑凸边上，不会让底部中心区域受力变形。整个容器的壁厚控制遵循从上到下逐步微增的原则，顶部位置壁厚2.2mm，到底部位置增加到2.8mm，一方面是因为注塑成型时塑料熔体从顶部浇口填充到底部，逐步增加壁厚能保证熔体填充顺畅，避免出现缺胶的问题；另一方面底部位置受液体压强更大，稍厚的壁厚能保证底部的抗冲击性能，即使从1米左右的高度自由跌落，也不会出现底部开裂漏液的情况。

从实际使用的适配边界来看，这个五升容器的整体外廓尺寸控制在长180mm、宽120mm、高290mm的范围内，刚好能适配常规的摩托车侧箱、家用储物柜的层板间距，也能满足快递运输时的小件包裹尺寸要求；提手的握持空间高度预留了35mm，即使佩戴劳保手套也能顺利伸入提手位置拎取，不会出现卡手的问题。容器的材质选用高密度聚乙烯，本身具备耐弱酸弱碱、耐常见油品腐蚀的特性，除了盛装饮用水、食用油等民用液体，也能短时间盛装车用尿素、低浓度消毒液、农机用润滑油等工业类液体，适用场景覆盖民用、汽修、农资、餐饮等多个领域。很多人觉得这类塑料容器结构简单，实际上要兼顾成型工艺性、使用可靠性、成本可控性，每一处的尺寸细节都需要结合实际使用场景反复调整，比如提手的位置如果太靠近中心，拎取时容器会自然向注液口一侧倾斜，倾倒时不好控制角度；如果太靠近边缘，拎取时整体重心偏移，长时间拎取会更容易累，最终提手的位置设置在距离注液口三分之一的总长度位置，刚好让装满液体的容器拎取时保持接近竖直的状态，不需要额外施加手腕的力量去平衡重心。
