浣熊造型注塑模具分层开合结构设计

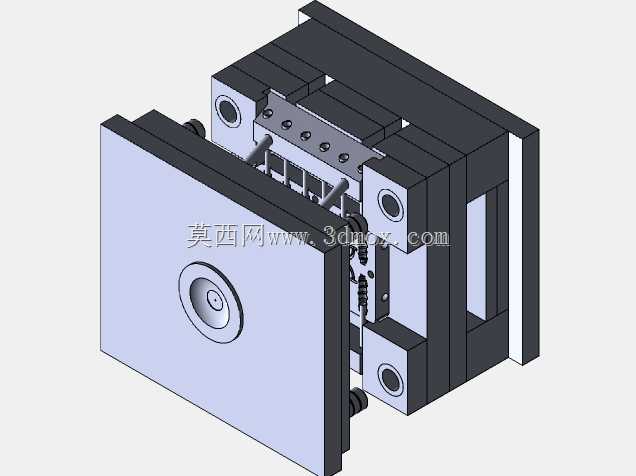

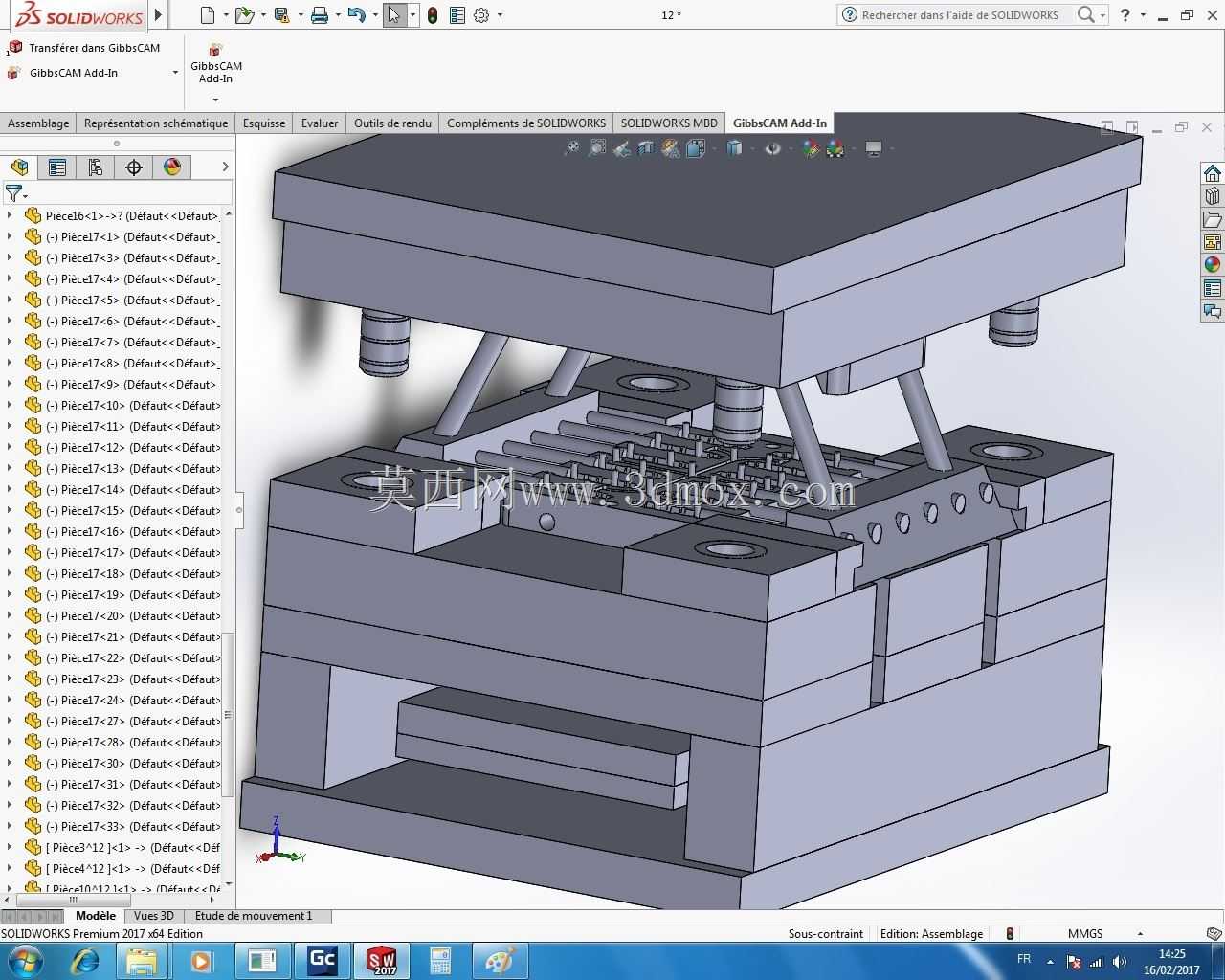

这套针对浣熊造型塑件开发的注塑成型模具，主要面向文创周边、潮玩手办、定制礼品类塑件的批量生产场景，可适配常规卧式注塑机的安装接口，完成熔融塑料注入、保压冷却、开模顶出的全流程成型作业，能稳定产出表面无明显熔接痕、细节还原度高的浣熊造型塑件。从结构布局来看，模具采用标准三板式模架设计，从上至下依次排布定模座板、流道推板、定模板、动模板、动模垫板、模脚与动模座板，各层板件通过导柱导套组件实现精准对位，导柱沿模架四角对称布置，配合斜向支撑的辅助导向结构，可抵消开模合模过程中产生的侧向偏载，避免型腔错位导致的塑件飞边、尺寸超差问题。设计阶段优先考虑浣熊造型的曲面特征脱模需求，将外观面集中布置在定模型腔侧，动模侧设置对应型芯与顶出机构，针对浣熊造型上存在的细小凸起、纹理凹槽等倒扣特征，采用斜顶与小型滑块组合的抽芯结构，开模过程中斜顶随动模后退动作同步完成侧向抽芯，避免硬顶造成的塑件表面拉伤、白印缺陷。浇注系统采用点浇口进料形式，浇口位置选在浣熊塑件的非外观隐蔽面，既可以保证熔融塑料在型腔内的流动平衡，减少填充不足、困气等成型缺陷，开模时浇口可自动拉断，无需后续人工修剪浇口残留，降低后工序的人工成本。冷却回路采用随形布置思路，在定模型腔、动模型芯的对应位置钻设循环冷却水孔，水路距离型腔表面的距离保持均匀，避免出现局部冷却不均导致的塑件翘曲变形，冷却回路的接口统一设置在模架侧面，适配注塑机的标准冷却水嘴连接尺寸，现场安装时无需额外改造管路。安装边界方面，模架的长宽尺寸匹配常用120吨级注塑机的拉杆间距，定模座板与动模座板上的安装螺孔、定位圈尺寸均符合行业通用安装标准，吊环螺孔沿模架重心位置对称布置，方便模具吊装转运时的平衡起吊，避免吊装过程中模架倾斜磕碰导向部件。顶出系统采用顶针与顶板组合的结构，顶针排布避开塑件的外观面与薄弱结构位置，顶出行程经过核算，可保证塑件完全脱离型芯表面，同时不会出现顶出行程过大导致的顶针碰撞定模的问题，复位杆沿顶针板四周对称布置，合模时可带动顶出机构精准回位，配合复位弹簧保证回位动作顺畅无卡滞。整套模具的分型面沿浣熊造型的最大轮廓线设置，分型面处做了贴合的锁模止口结构，可承受注塑过程中的型腔内熔融塑料压力，避免分型面涨开产生飞边，排气槽开设在分型面的熔体填充末端，槽深控制在塑料溢边值以内，既可以排出型腔内的空气，又不会出现塑料溢料堵塞排气槽的问题。
