方形框类零件注塑成型模具结构设计

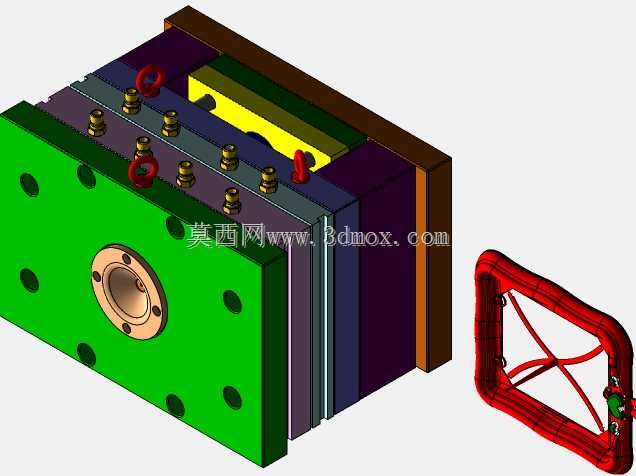

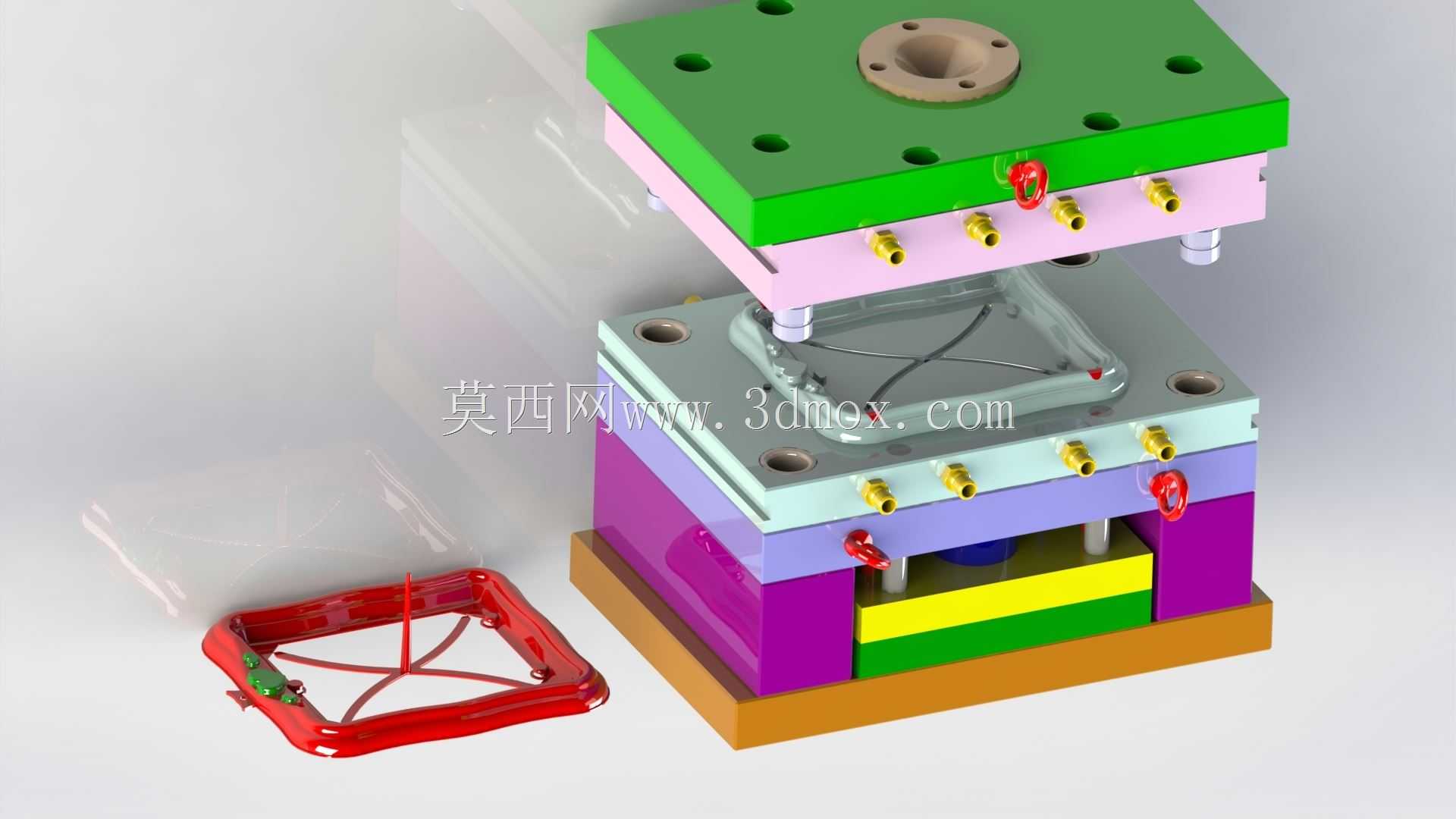

这套模具针对方形带框薄壁塑胶件的批量注塑生产设计，日常应用场景覆盖消费电子外壳边框、小型家电装饰框、日用塑胶收纳盒边框等产品的注塑成型工序，直接安装在对应吨位的卧式注塑机上即可完成连续化生产作业。从结构分层来看，整套模架采用标准细水口模胚结构，最上层绿色部分为定模固定板，中心设置法兰定位圈，用于和注塑机射嘴中心精准对位，保证注塑熔料进胶时不会出现偏移漏胶问题，定位圈周边均匀分布的螺栓孔用于将定模部分锁紧固定在注塑机定模板侧，安装时需要保证定位圈与注塑机定模座定位孔的配合间隙控制在0.02mm以内，避免长期生产出现定位磨损偏移。定模固定板下方的淡粉色板件为定模板，内部集成了进胶流道与定模冷却水路，侧面均匀布置的黄铜水嘴是冷却回路的外接接口，生产时通过接入恒温冷却水，将定模侧模温控制在塑胶原料适配的成型温度区间，避免产品出现缺胶、焦烧、冷却不均导致的翘曲变形问题；定模板上设置的红色吊环是模具吊装转运的受力点，整套模具拆装、上机安装时都需要通过吊环配合航吊完成移位，严禁直接吊运模板边角避免磕碰损伤配合面。中间分层的淡蓝色、紫色、黄色、绿色叠层结构分别对应动模板、模脚、顶针面板、顶针底板、动模固定板部分，动模板侧同样布置了对应数量的冷却水嘴，和定模侧冷却回路形成闭环的温控系统，保证模腔各个区域温度均匀一致；动定模之间的导柱导套结构在合模时起到精准导向作用，合模过程中导柱先进入导套完成定位，保证动定模型腔的对位精度控制在0.01mm以内，避免合模错位导致产品出现披锋、错边缺陷。模架侧面的红色锁模扣是模具运输、存放时的锁紧部件，避免模具在转运过程中意外开模导致内部模仁、顶针等精密部件磕碰损坏，上机生产前需要将锁模扣拆除才能进行正常的开模合模动作。模腔内部成型的红色方形框件就是这套模具的目标产品，从产品结构来看，框体内部设置了交叉的加强筋结构，用于提升薄壁框件的整体结构强度，避免产品出模后出现收缩变形，设计时针对加强筋位置做了对应的脱模斜度处理，筋位厚度按照不超过主体壁厚0.6倍的原则设计，避免筋位背面出现缩水痕影响产品外观质量。开模时动模部分随注塑机动模板后移，定模部分留在定模板侧，模具先完成流道凝料的自动脱落，之后顶针板在注塑机顶杆的作用下向前推动，通过布置在产品边缘的顶针将成型完成的塑胶件从动模型腔中平稳顶出，顶针的排布位置避开了产品的外观面与配合面，避免顶针痕迹影响产品后续的装配与外观要求。整套模具的安装边界需要匹配对应注塑机的拉杆间距、最大模厚、最小模厚参数，模具总厚度控制在注塑机允许的模厚调节区间内，顶出行程设置时保证产品能够完全脱离动模型腔，预留足够的取件空间，冷却水路的接口统一设置在模具非操作侧，避免生产时水管干涉取件作业，同时水路连接时做好密封处理，避免冷却水渗漏进入模腔导致产品出现气泡、银纹等成型缺陷。设计过程中针对方形框件的转角位置做了模仁圆角过渡处理，避免应力集中导致模仁长期生产出现开裂问题，同时排气槽开设在型腔末端的合模面上，深度控制在0.02mm以内，既能够顺利排出模腔内的空气，又不会出现熔料溢出产生披锋的问题。
