多腔侧抽芯注塑模具结构设计

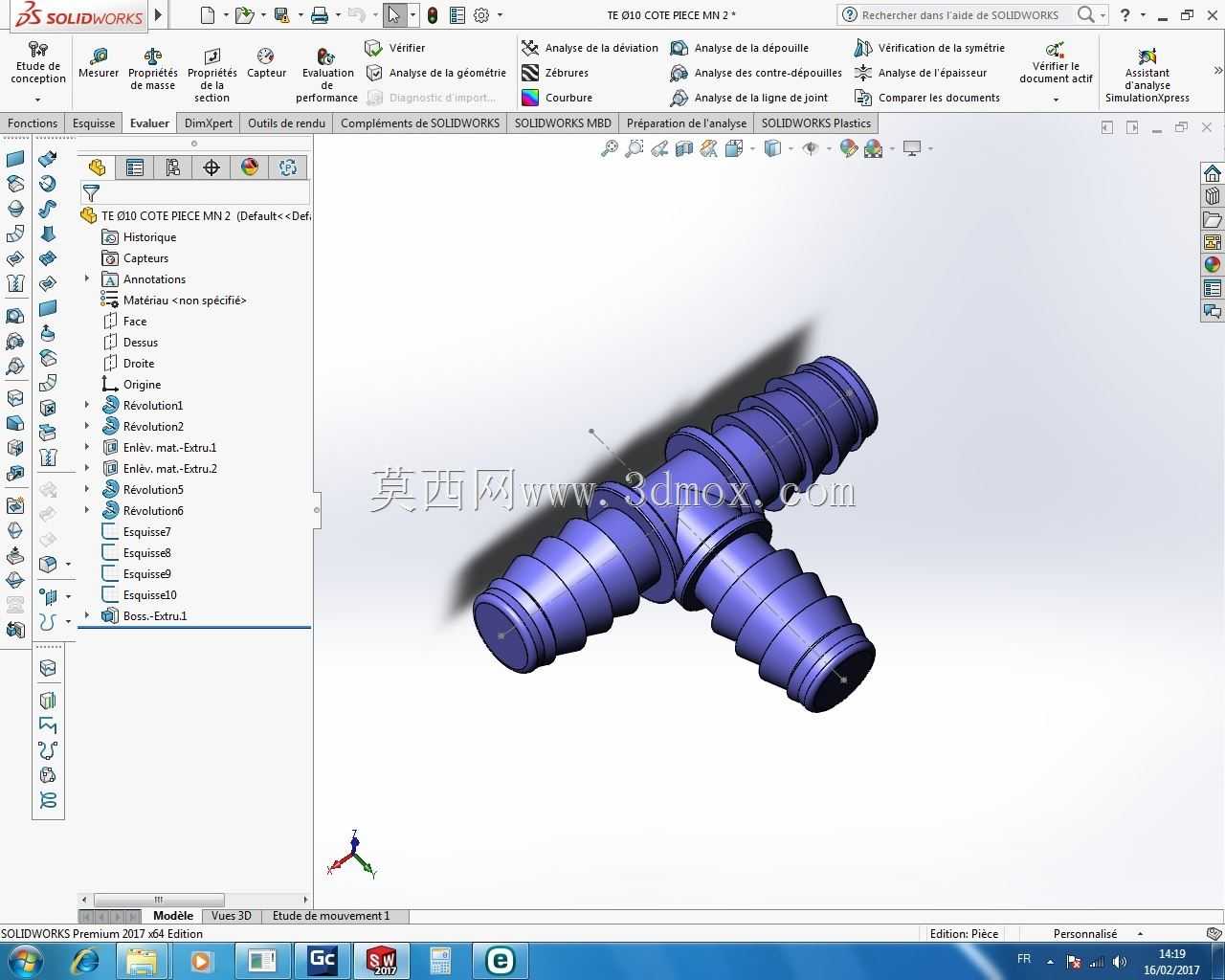

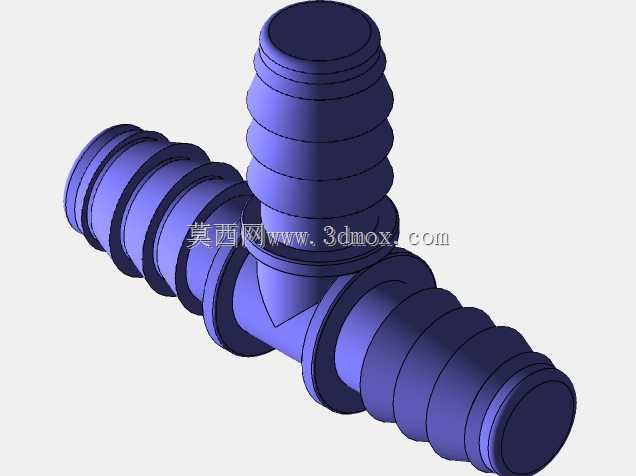

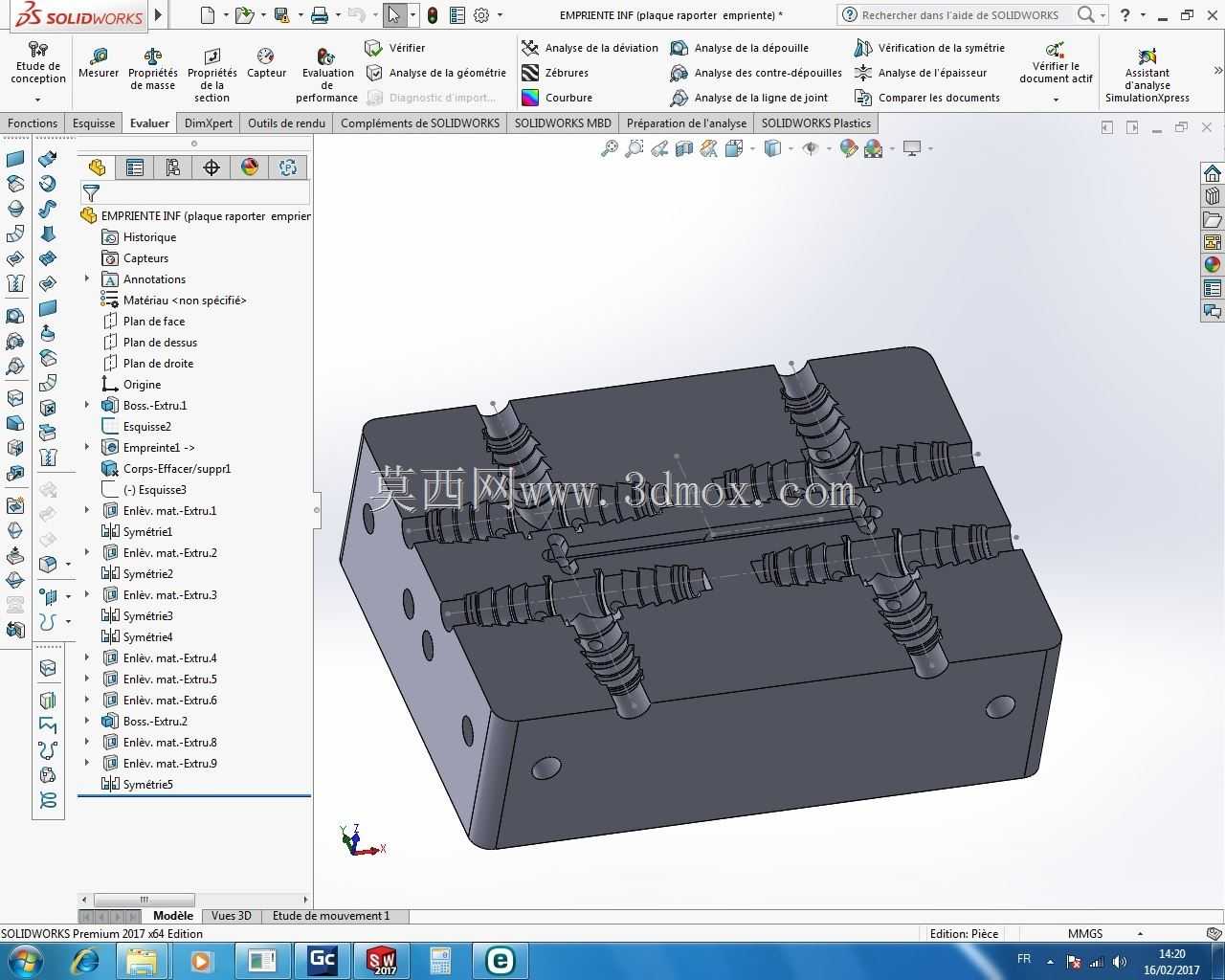

这套模具针对带侧向凹凸结构的小型塑料连接件开发，日常批量生产场景下适配120吨级卧式注塑机安装，模架采用标准龙记模胚改制，整体长宽尺寸控制在350mm*280mm范围内，闭合总高度220mm，安装时定位圈直径匹配注塑机100mm标准定位孔，主流道衬套球面半径SR19适配注塑机喷嘴尺寸，避免射胶溢料问题。模具采用1模8腔对称排布，分流道采用圆形截面平衡式布置，所有型腔到主流道的流道长度完全一致，保证各腔注射压力、充模时间同步，减少不同型腔件的尺寸差与内应力差异。针对产品周向分布的侧向卡扣结构，模具设计了四组哈夫式侧抽芯滑块，每个滑块对应两个型腔的侧成型部位，滑块采用斜导柱驱动，斜导柱倾斜角度设置为18度，开模时动定模分离过程中，斜导柱带动滑块完成侧向抽芯动作，抽芯行程12mm，完全脱出产品侧凹结构后，顶出系统动作将产品从型芯上推出。冷却系统采用直通式水路排布，定模侧水路距离型腔表面15mm，动模侧水路围绕型芯做环绕布置，水路直径8mm，进出水接头采用标准PT1/4管螺纹，生产时接入模温机可将模温稳定控制在40-60摄氏度区间，缩短成型周期同时减少产品翘曲变形。分型面选择在产品最大轮廓处，贴合面做0.02mm预压量，合模时保证分型面紧密贴合无飞边，排气槽开设在分型面熔体最后填充位置，槽深0.02mm，既可以排出型腔内空气避免烧焦缺料，又不会产生溢料飞边。顶出系统采用圆顶针+推管组合结构，顶针布置在产品加强筋、装配柱等不易变形的位置，顶出行程30mm，顶出时受力均匀，不会顶穿、顶白产品。导柱导套采用20Cr材质渗碳淬火处理，硬度达到HRC58-62，合模时起精准导向定位作用，保证动定模同轴度误差控制在0.02mm以内，避免型腔错位产生产品错边问题。日常生产维护时，滑块部位需定期涂抹耐高温润滑脂，减少抽芯动作的磨损，冷却水路需定期清理水垢，保证冷却效率稳定，这套结构经过批量生产验证，成型周期可控制在25秒以内，产品尺寸精度可达MT5级，适配ABS、PP等常用通用塑料的成型加工，生产的塑料件广泛用于家电线束连接、小型电气设备内部接线固定场景，装配时卡扣卡接牢固，插拔力稳定，满足日常使用的强度与装配要求。
