扎马克锌合金成型压铸模具结构

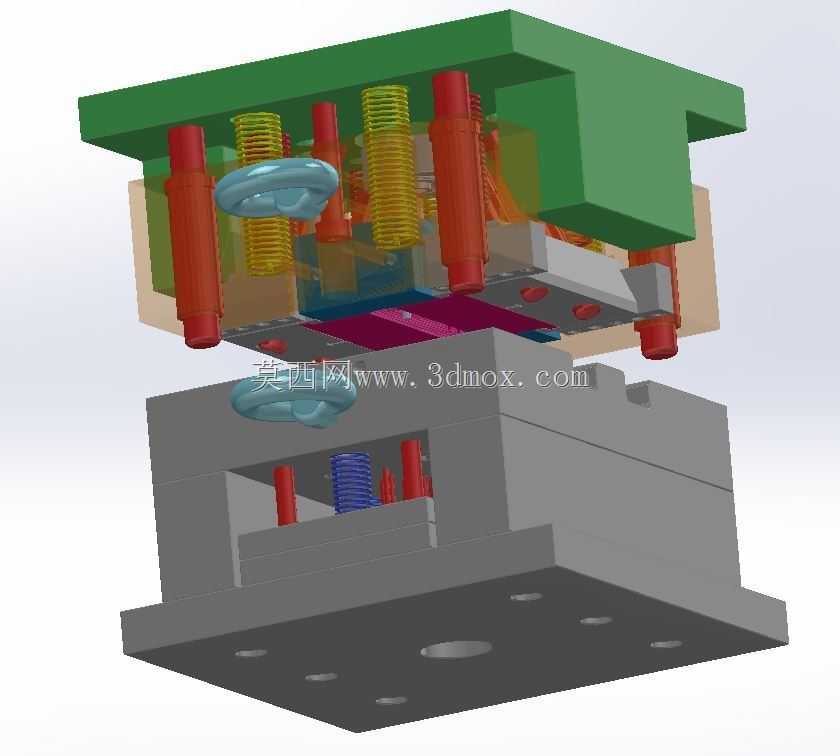

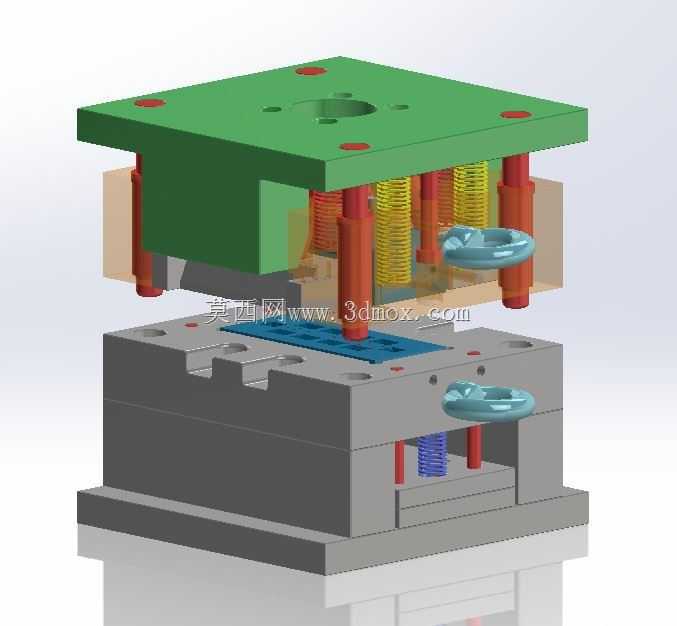

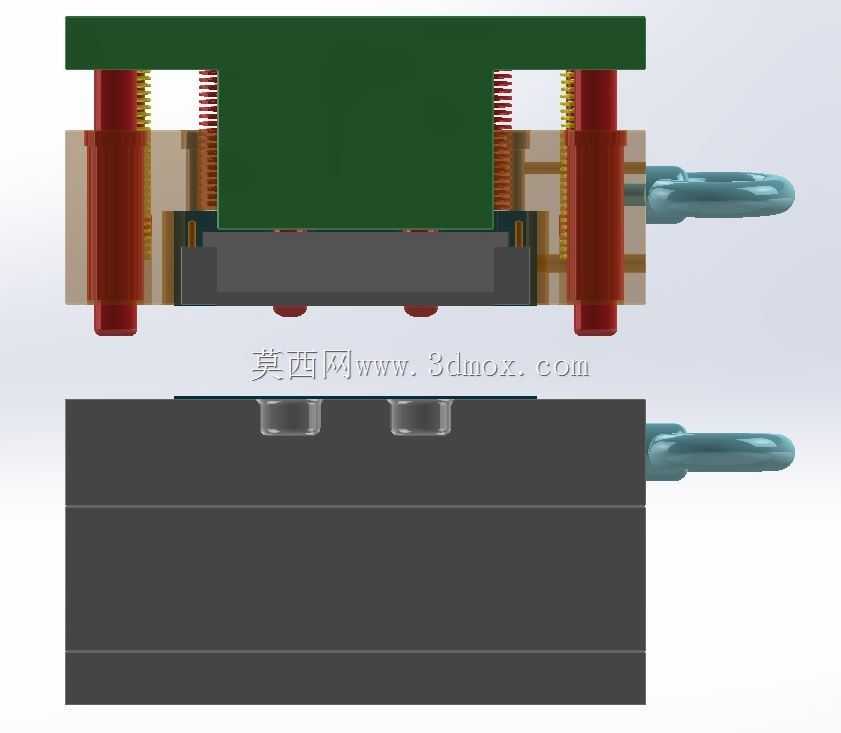

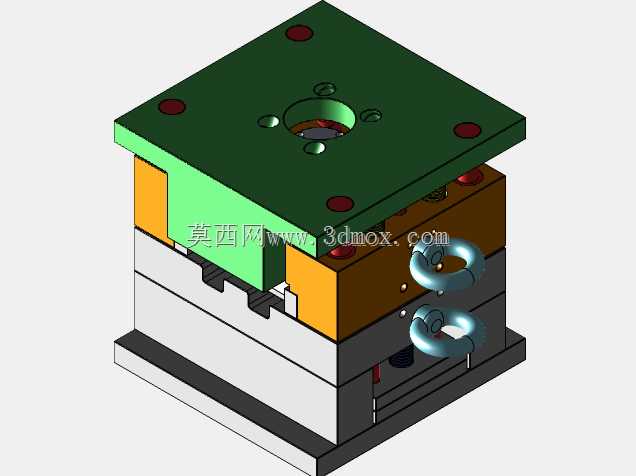

这套锌合金压铸成型模具，主要面向卫浴五金、小型汽配压铸件的批量生产场景，适配常规卧式冷室压铸机的安装接口，模架整体采用标准龙记模坯规格加工，上下模座的安装孔位完全匹配行业通用200吨级压铸机的T型槽间距，无需额外制作过渡垫板即可完成上机装夹。从结构拆分来看，定模侧集成了浇口套、定模型腔以及冷却水路接口，浇口套的进料口锥度严格匹配压铸机压射冲头的配合尺寸，避免压射过程中出现金属液飞边、跑料的问题；定模型腔的成型面采用整体镶块结构，镶块材质选用H13热作模具钢，经过淬火回火处理后硬度达到HRC48-52，能够承受锌合金液高速充填过程中的冲刷与热交变应力，减少型腔表面出现热疲劳裂纹的概率。动模侧的结构设计重点围绕脱模与抽芯需求展开，图中可见的蓝色弹簧为复位杆的复位动力源，合模过程中复位杆会先于型腔贴合接触定模分型面，保证顶出板完全回位，避免合模时顶杆撞伤型腔表面；四根红色的导柱与定模侧的导套采用H7/f6间隙配合，导柱表面做了渗氮处理，长期开合模过程中不会出现拉毛、咬合的问题，保证动定模的合模精度控制在0.02mm以内，避免压铸件出现错边、段差缺陷。模具内部设置了多组圆形螺旋冷却水道，分别布置在定模镶块、动模镶块的内部，距离成型面的距离保持在12-15mm，水道间距控制在20mm左右，能够在压射完成后快速带走型腔内的热量，让锌合金压铸件在10-15秒内冷却到开模温度，缩短单模生产周期。浇注系统采用侧浇口进料设计，浇口位置选在压铸件的非外观面，浇口厚度控制在1.2mm，宽度根据压铸件的充填流程长度做了分段调整，保证金属液在型腔内的充填速度保持在30-40m/s的合理区间，避免卷气、冷隔等压铸缺陷；溢流槽与排气槽开设在型腔的最后充填位置，溢流槽的容积占到压铸件总容积的20%左右，能够有效收纳充填过程中前端的冷金属与混气，减少压铸件内部的气孔、缩松问题。顶出机构采用圆形顶杆与顶块结合的方式，顶杆位置均匀分布在压铸件的加强筋、安装柱等包紧力较大的位置，顶出行程设置为35mm，保证压铸件能够完全脱离动模型腔，不会出现顶出变形、顶白的问题；顶出板的行程由限位柱做硬限位，避免顶出行程过大导致顶杆刮伤型腔表面。这套模具的分型面贴合精度经过配磨处理，合模后分型面的间隙控制在0.02mm以内，能够承受压射过程中80MPa的增压压力，不会出现金属液从分型面飞边溢出的情况；模具的所有滑动部件，包括导柱、复位杆、顶杆都设置了润滑槽，生产过程中定期涂抹高温润滑脂，减少滑动部件的磨损量，整套模具的设计寿命能够达到15万模次以上，满足中小批量锌合金压铸件的生产需求。
