多层叠装圆形精密模肖结构设计

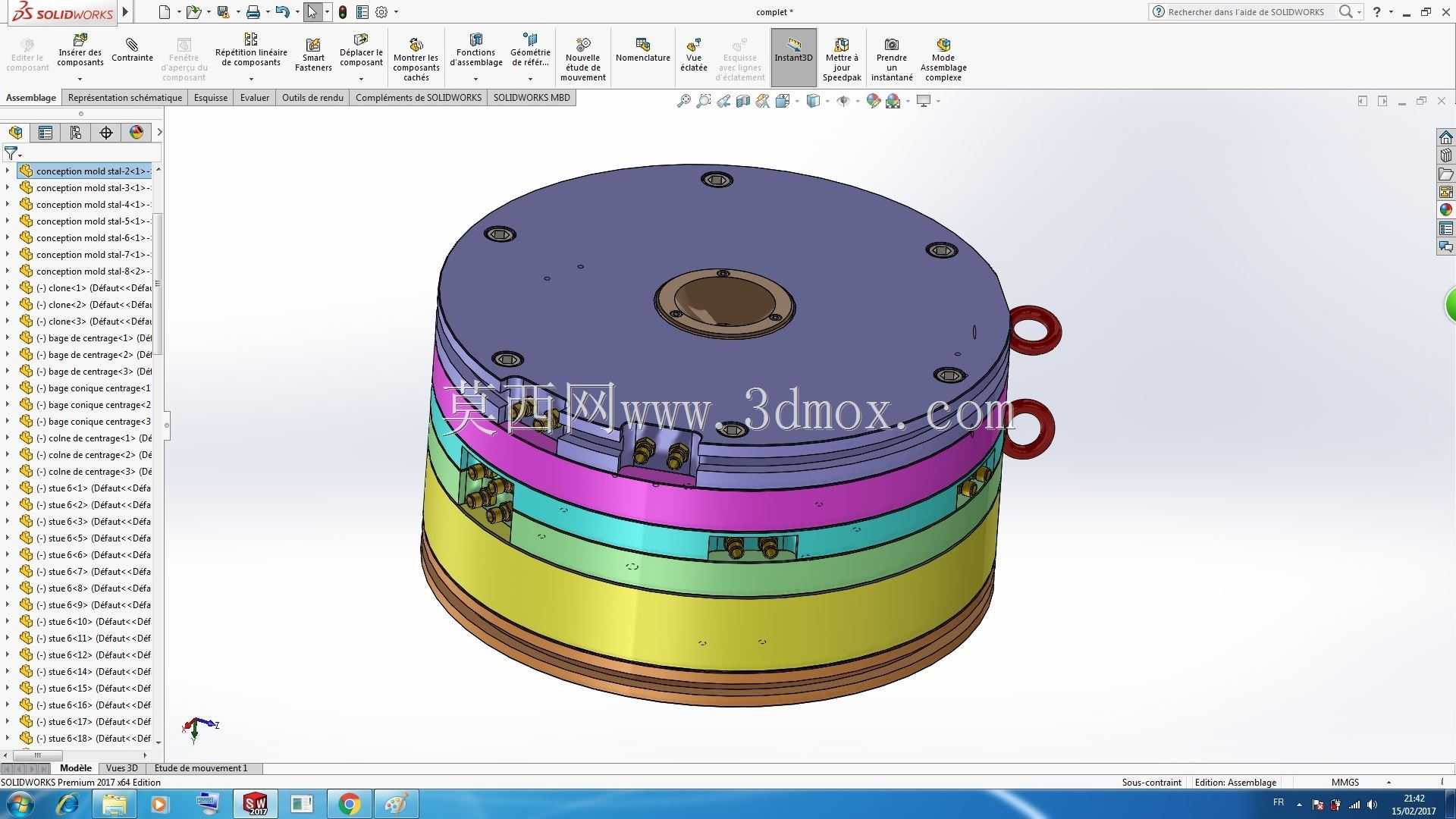

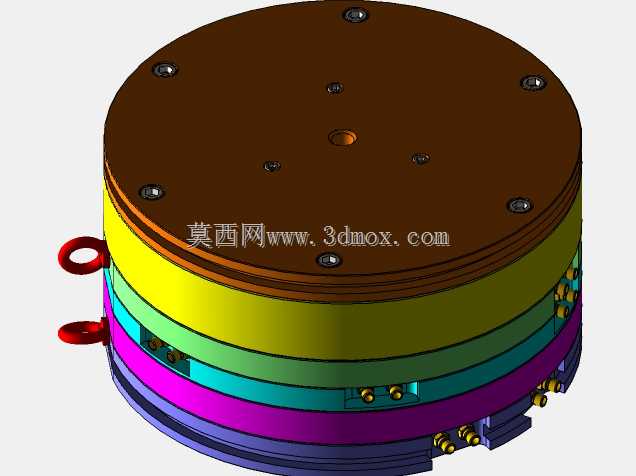

这套多层叠装的圆形模肖结构，主要应用于多工位级进冲压、小尺寸精密注塑成型的模具核心工位，针对小批量高精度零件的成型工序做了适配，常见于3C电子细小结构件、精密仪表齿轮坯、微型接插件的生产模架内，承担模腔精准对位、合模导向、成型压力分层承载的作用。从结构分层来看，整体采用同轴圆柱叠装设计，最上层为模肖定位端盖，端盖中心设置了注料或者冲头导向的中心孔位，端盖周向均匀分布内六角紧固螺钉，用于将上层定位结构与下方各层模片锁紧，端盖侧面预留的两个吊环孔，是为了模肖整体拆装时起吊受力设计，避免人工搬运磕碰模腔刃口。往下的分层结构分别对应不同的成型工位功能：紫色层为卸料板固定层，内置的小型弹性顶件结构，会在开模行程中自动顶出成型后的工件，避免工件粘在模腔内部；青蓝色层为成型型腔层，根据加工零件的外形做了精准的型腔轮廓加工，每层的分型面都做了0.02mm的研配余量，合模后分型面间隙控制在0.005mm以内，防止成型时出现飞边；黄色层为模座承托层，承担合模时的压力传导，将冲床或者注塑机的锁模力均匀分散到下方模架上，最底部的铜质垫层是耐磨调整垫，用于长期使用后补偿层间磨损量，不需要拆解全部模片就可以通过磨削垫层调整合模高度。设计时优先考虑了同轴度精度控制，所有层片的内孔与外圆都采用一次装夹磨削加工，同轴度公差控制在0.01mm以内，层与层之间采用止口定位配合，止口配合公差选H7/h6，既保证拆装时的便利性，又能保证反复拆装后的定位精度不会出现偏差。安装边界上，整体为圆柱外形，最大外径适配120mm直径的模架安装孔位，总叠装高度控制在180mm以内，不需要对标准模架做额外扩孔或者垫高改造就可以直接装入标准模架的安装腔，周向的两个吊环孔为M8规格，适配标准吊环螺钉，起吊时整体重心与轴线重合，不会出现倾斜卡滞的问题。实际生产使用中，这种分层式模肖结构相比整体式模芯，维护成本更低，当某一层的型腔出现磨损或者崩刃时，只需要更换对应层的模片就可以恢复精度，不需要整体报废模芯，对于多品种小批量的精密零件生产，还可以通过更换不同型腔层的模片，快速切换生产品种，减少换模调试的时间。结构设计时还考虑了废料排出的通道，在对应冲裁工位的层片上预留了斜向废料孔，冲裁产生的细小废料可以顺着斜孔直接排出模具体外，避免废料堆积在层间缝隙里造成模片涨裂，同时各层的紧固螺钉孔都做了沉头设计，螺钉头部完全沉入沉孔内，不会突出模片表面影响合模平整度。导向结构上，除了层间止口定位，还在周向均匀设置了4个精密导柱孔，合模时导柱先进入导套完成初定位，再通过止口完成精定位，双重定位结构可以抵消合模时的侧向力，避免高速冲压或者高压注塑时模肖出现错位，保证成型零件的尺寸精度稳定在IT6级以内。
