环形阵列式金属汤匙注塑模具结构

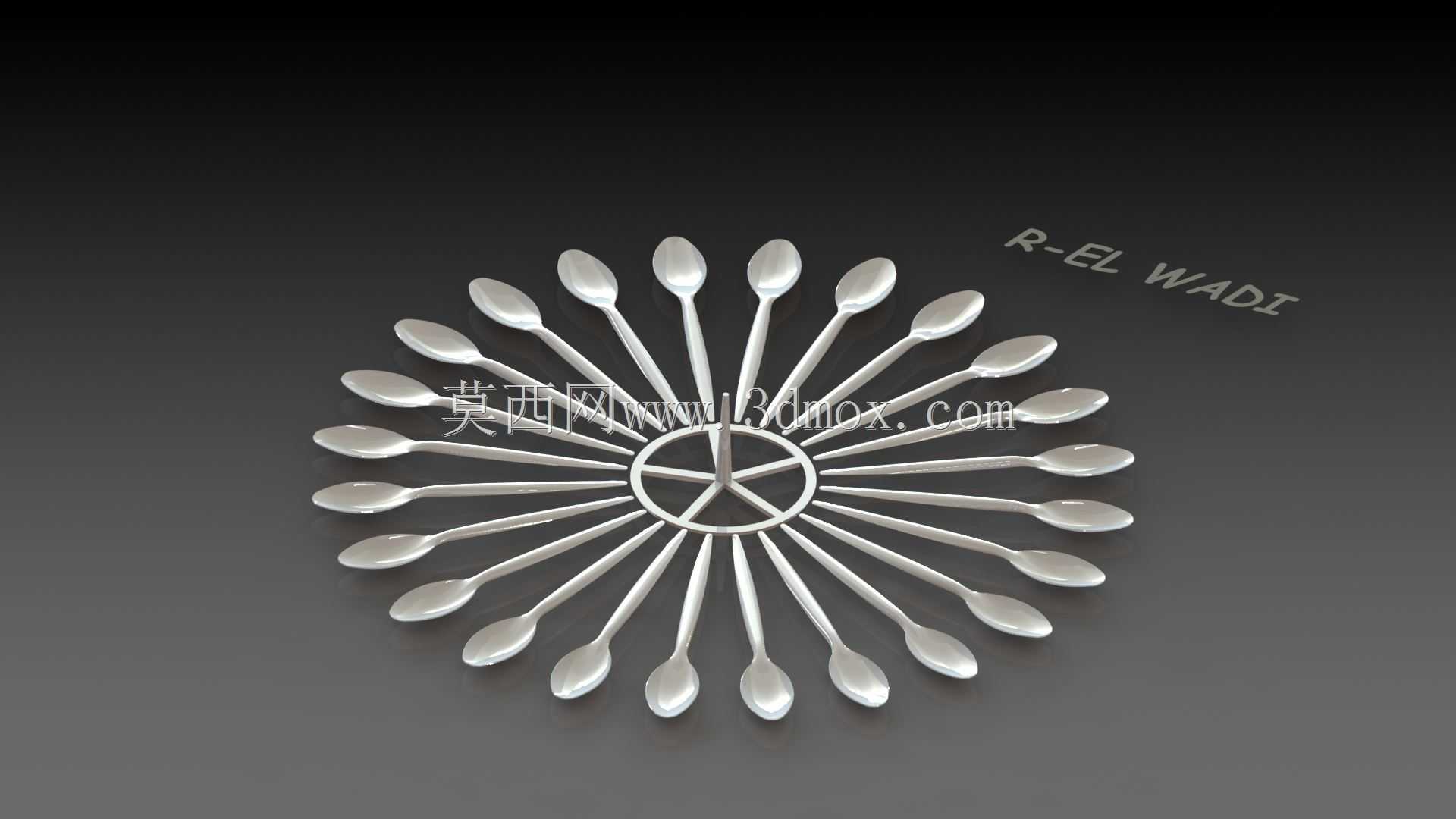

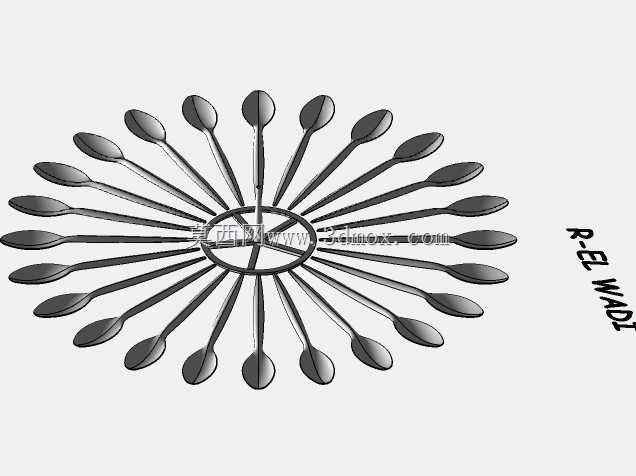

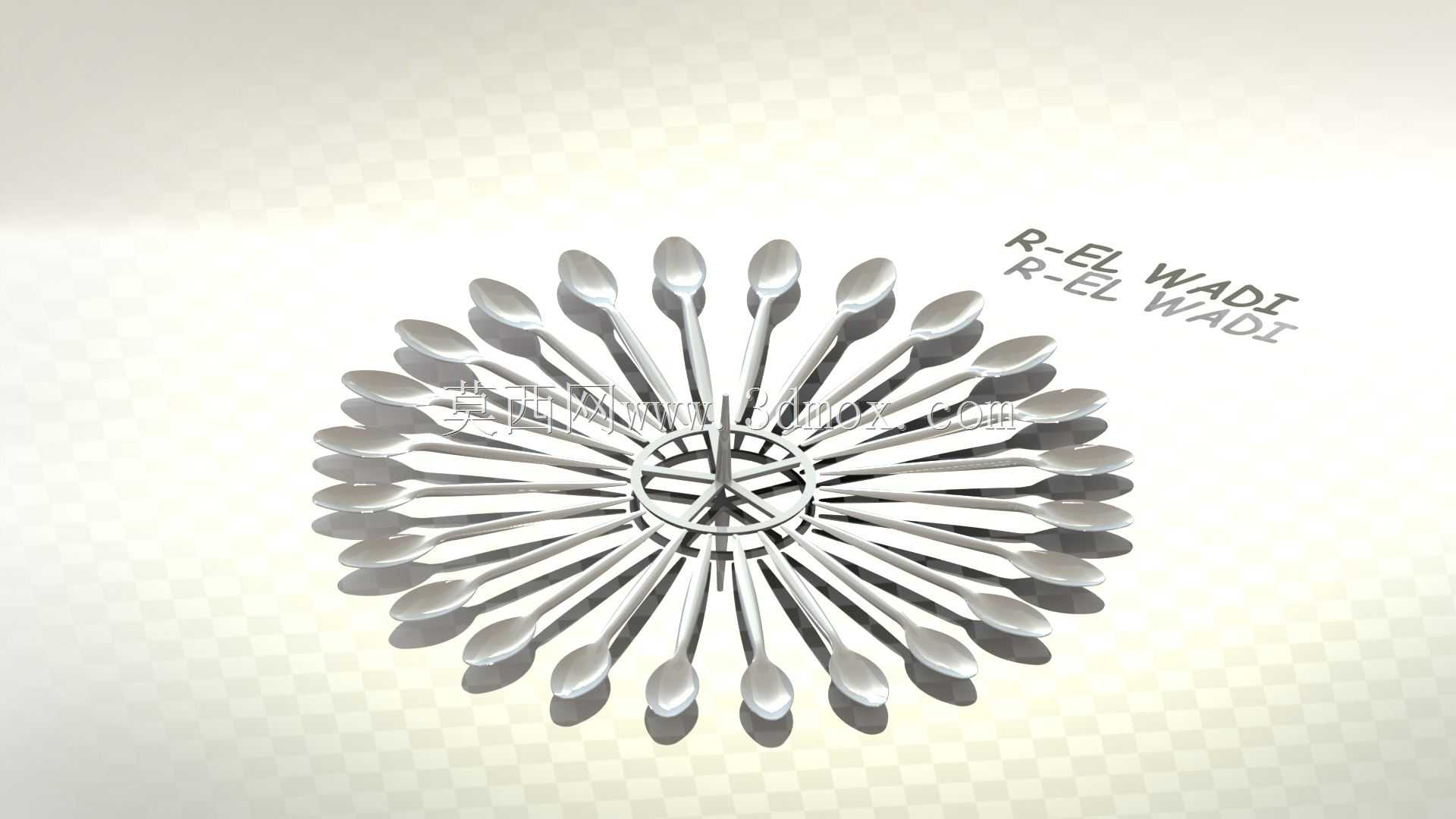

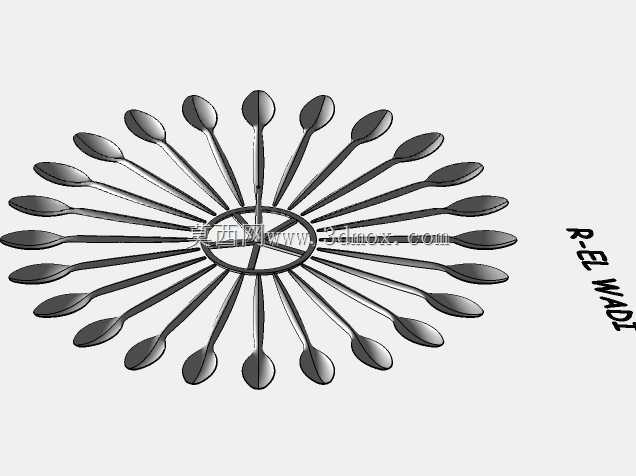

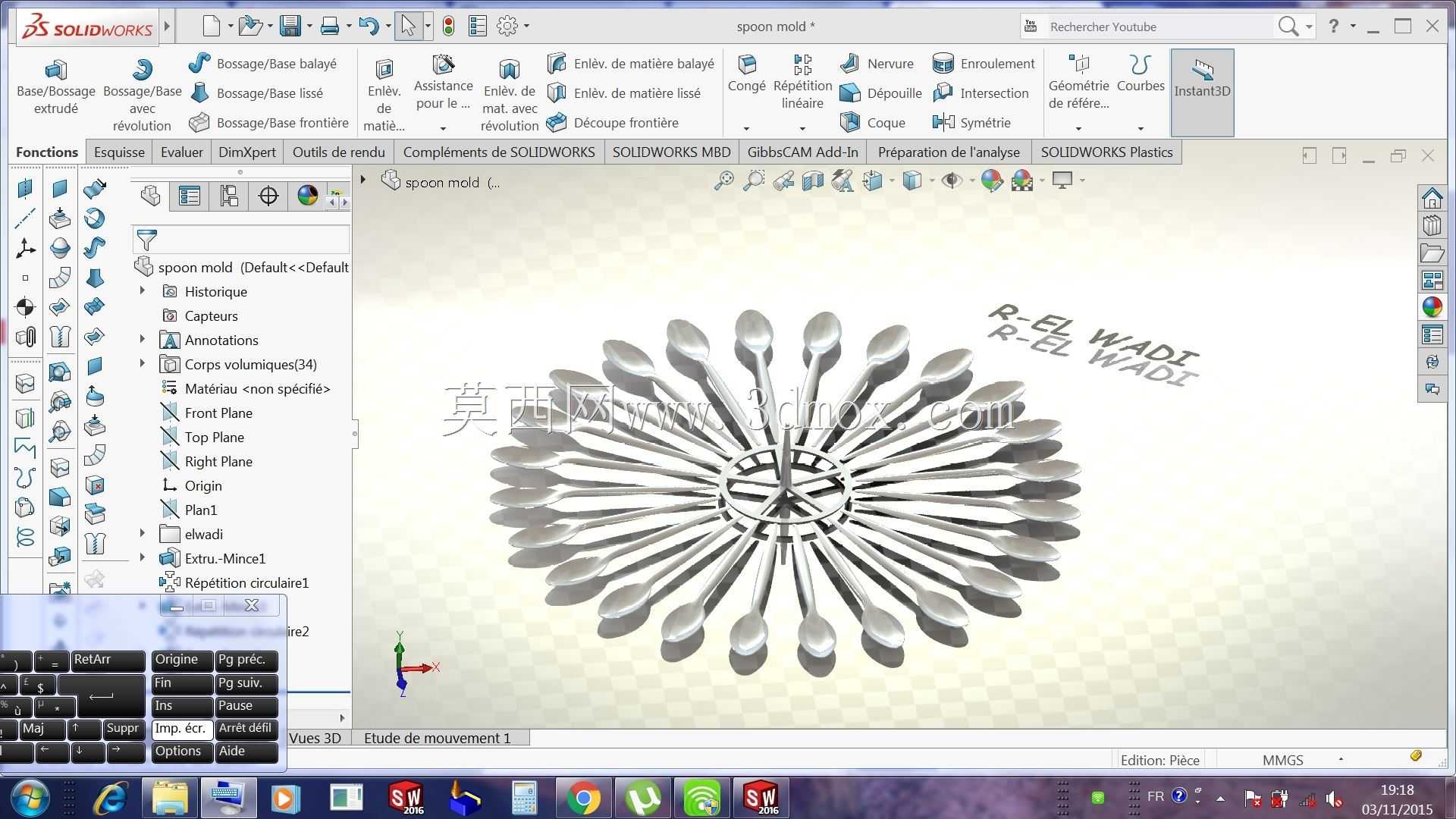

这套模具针对一次性金属质感汤匙的批量注塑生产设计，采用环形辐射式型腔排布，核心解决小尺寸餐具类产品量产时的成型效率与浇注平衡问题。日常餐饮配送、航空餐食、连锁快餐场景中，一次性汤匙的消耗量极大，传统直排型腔模具在生产这类薄壁小制件时，容易出现远端型腔填充不足、各型腔成型件冷却速率差异大导致的翘曲变形，这套环形排布结构从布局根源上优化了浇注路径的一致性。从结构逻辑来看，所有型腔围绕中心主浇道呈等角度辐射分布，每个型腔对应一件汤匙制品，汤匙的勺头朝向外侧，勺柄指向中心浇口位置，这种排布让熔融塑料从中心主浇道进入分流道后，到达每一个型腔的路径长度完全一致，不需要在分流道上做额外的截面尺寸补偿来平衡流道阻力，从进胶阶段就保证了各型腔的填充压力、填充时间同步，有效避免不同型腔制品出现缩水、缺胶、飞边的品质差异，量产时的工艺参数调试窗口更宽，不需要针对单个型腔做分段保压的复杂设置。成型零件的拆分上，每个汤匙型腔单独做镶件结构，勺头的弧面、勺柄的防滑纹理都在镶件上直接加工成型，生产过程中如果单个型腔出现磨损、碰伤，不需要更换整套模仁，只需要拆解对应位置的镶件做修复或者更换，大幅降低模具的维护成本与停机维修时间。冷却回路围绕环形型腔做周向布置，在每一组型腔镶件的外侧设置环形冷却水道，同时在中心浇口套周边设置独立冷却通路，避免中心区域热量聚集导致浇口拉丝、制品浇口位置冷却过慢粘模的问题，冷却介质的流向采用双向交叉循环，保证整个模仁圆周方向的温度差控制在5摄氏度以内，减少汤匙制品因为冷却不均产生的勺头翘曲、勺柄变形问题。顶出机构采用中心顶盘配合圆周顶杆的组合结构，开模后浇注系统凝料由中心拉料杆带出，每个汤匙制品的勺柄末端位置设置独立顶杆，顶出力的作用点靠近制品在模腔中的包紧力集中位置，顶出过程中不会在薄壁的勺身位置留下顶白、顶穿的缺陷，同时顶杆的排布完全避开汤匙的外观成型面，保证成型后制品的接触食物面光滑无凸起痕迹，符合餐饮器具的表面质量要求。安装边界上，整套模具的模架采用标准圆形模坯适配，整体外径适配160吨级卧式注塑机的拉杆间距，模具总厚度符合对应注塑机的最小模厚要求，定位圈尺寸、浇口套球面半径都适配常规注塑机的射嘴规格，不需要额外做安装改装即可直接上机生产。排气槽开设在每个型腔勺头的最外侧分型面上，因为填充时熔融塑料最后到达的位置就是勺头外边缘，在这个位置开设深度0.02毫米的排气槽，可以快速排出型腔内的空气，避免勺头位置出现烧焦、气泡的缺陷，同时排气槽的深度控制在塑料溢边值以下，不会产生飞边增加后续修剪的工作量。这套结构的成型周期相比传统直排多腔模具可以缩短15%左右，因为流道平衡后不需要过长的保压时间来补缩，冷却效率的提升也减少了模内冷却等待时长，单模次可以成型数十件汤匙制品，适配大批量连续生产的需求，生产出的制品尺寸一致性好，勺头的弧度符合舀取食物的人体工学角度，勺柄的强度满足日常使用的受力要求，不会出现正常使用时弯折断裂的问题。
