勺形玻璃制品注塑成型模具结构设计

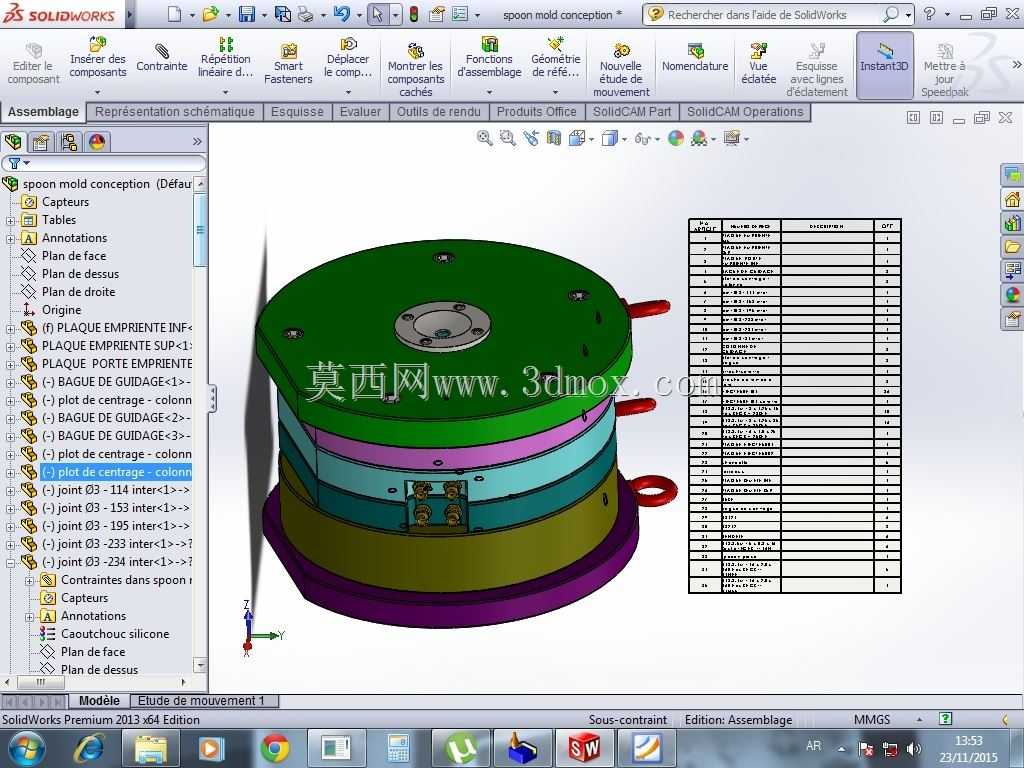

这套模具针对勺形透明玻璃制品的批量注塑成型需求开发，核心应用于日用玻璃制品生产车间的卧式注塑机配套工位，适配小尺寸异形透明件的连续化生产场景，可直接安装在锁模力120吨级的标准注塑设备上完成生产循环。从实际生产逻辑出发，设计阶段优先考虑透明件成型的外观要求，避免内部应力痕、结合线影响成品透光率，整套模架采用标准叠层式圆模结构，整体外径控制在280mm范围内，闭合总高度220mm，安装时直接匹配设备的标准定位圈与浇口套接口，无需额外定制过渡连接板，上下模的安装螺孔位置完全适配常规注塑机的动定模固定板孔位，现场换装调试时间可控制在2小时以内。

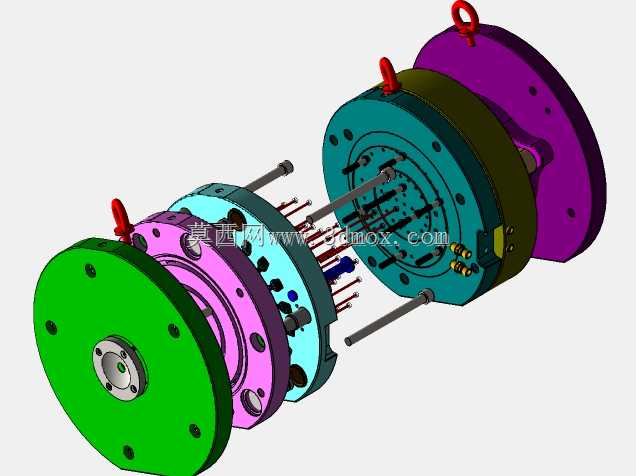

模具的分层结构对应不同的功能模块，最上层的定模固定板集成了主流道衬套与定位环，直接对接注塑机喷嘴，主流道锥度设计为1.5度，内壁抛光至Ra0.2以下，减少熔料流动阻力同时避免流道凝料残留。往下依次是定模板、型腔板、型芯固定板、动模垫板与推板，各层之间采用精密导柱导套定位，导柱配合间隙控制在0.008mm以内，保证合模时型腔与型芯的同轴度，避免成型件出现壁厚不均、飞边过大的问题。针对勺形制品的异形轮廓，型腔部分采用整体式镶件结构，镶件材质选用预硬镜面模具钢，成型面抛光至镜面等级，确保玻璃材质填充后表面无划痕、无流痕，还原透明件的通透质感；型芯部分对应勺体的内凹曲面，设计了随形的冷却水道，水道距离成型面的距离均匀控制在12mm，避免冷却不均导致的制品收缩变形，尤其是勺柄与勺头的过渡位置，特意增设了局部冷却回路，解决厚壁位置冷却周期过长的问题，将单模成型周期控制在45秒以内。

浇注系统采用侧浇口进料，浇口位置设置在勺柄的末端非外观面，成型后可通过人工或简易工装快速去除浇口凝料，不会在制品可见面留下浇口痕迹。脱模机构采用顶杆顶出结合推板辅助的复合结构，顶杆分布在勺体的边缘非成型面位置，避免顶杆痕迹影响外观，同时推板作用在制品的整个端面，保证顶出过程受力均匀，不会出现透明件顶白、顶裂的问题。模具侧面设置的三个红色吊环是为了车间吊装转运设计，单套模具总重量控制在45kg，可通过小型行车完成模架的吊装与换装，无需重型起重设备。排气槽开设在型腔的最后填充位置，槽深控制在0.02mm，既可以排出型腔内的空气避免气泡、缺料问题，又不会出现熔料溢边的情况。

从生产适配性来看，这套模具的冷却回路接口采用标准快插接头，可直接对接车间现有冷却水循环系统，进出水方向标识清晰，现场接管无需额外核对管路走向；模具的开模行程设计为120mm，足够留出取件空间，配合机械手可实现全自动取件生产，无需人工开模取件，大幅提升生产效率。设计过程中特意校核了模架的刚性，在动模垫板下方增设了支撑柱，对应注塑成型时的最大注射压力，避免模架受力变形导致的制品尺寸超差，成型后的勺形玻璃制品尺寸公差可稳定控制在MT3级以内，满足日用玻璃制品的尺寸精度要求。针对透明件成型常见的应力集中问题，在浇口对面的位置设计了冷料穴，存储前端冷料，避免冷料进入型腔形成冷疤，同时流道的转角位置全部采用圆弧过渡，减少熔料的剪切应力，降低制品的内应力，成型后无需额外退火处理即可达到使用强度要求。
