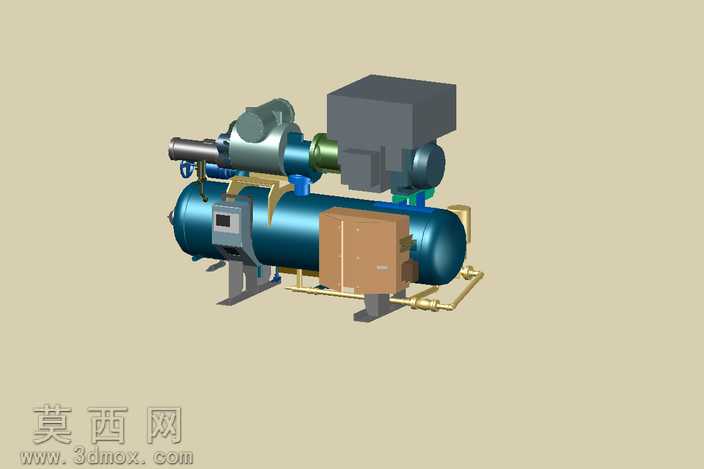

工业制冷螺杆式压缩机组结构模型

本模型为工业制冷场景应用的螺杆式压缩机组三维建模成果，建模过程严格遵循螺杆压缩机的实际工程结构逻辑，采用自底向上的装配建模思路完成整体搭建。首先针对核心螺杆压缩主机进行参数化建模，精准还原阴阳螺杆的啮合型线、转子腔室的密封结构、主机端盖的轴承安装位细节，确保核心压缩部件的结构比例与实际工业产品完全一致。随后依次完成驱动电机、油气分离罐体、电控箱体、油路管路、气路连接组件、支撑底架等附属部件的独立建模，各部件的连接接口、安装定位尺寸均按照通用工业螺杆制冷压缩机的设计规范进行匹配，保证装配关系符合真实设备的安装逻辑。材质渲染阶段，针对不同部件的实际材质属性进行对应设置：卧式罐体采用金属蓝漆材质，还原工业制冷压缩机罐体的防腐漆面质感，金属管路设置黄铜、镀锌钢两种不同材质区分油路与气路管线，电控箱体采用哑光棕褐色工程塑料与金属钣金结合的材质表现，驱动电机设置灰铸铁哑光金属材质，支撑底架采用焊接钢结构的深灰磨砂材质，各部件材质的粗糙度、反光度参数均经过反复调试，渲染效果贴近真实工业设备的视觉质感。结构设计上完整呈现螺杆制冷压缩机的系统组成：主机与电机采用直连传动结构，减少传动损耗，罐体集成油气分离、储液功能，外置的电控箱集成控制与显示模块，分布的管路清晰展示油路循环、气路输送的走向，支撑脚架设置减震安装位，还原设备现场安装的结构细节。建模过程中对所有干涉部位进行了校验调整，确保各运动部件、连接部件之间无结构冲突，管线排布符合工业设备的布线规范，既可以作为制冷设备结构教学的演示模型，也可为同类型螺杆压缩机的改型设计提供结构参考，帮助设计人员快速理解螺杆制冷机组的整体构成与部件连接逻辑。
