三维直角槽型钢制纸角连接构件

在轻型物料承载架、线缆走线桥架、小型设备防护外框的搭建场景中，这类直角槽型角件是应用频次极高的连接构件，主要承担垂直交汇的两根槽型型材的对接固定作用，替代传统现场焊接的作业方式，降低现场施工的动火作业风险，同时提升框架组装的尺寸精度与拆装复用性。从实际使用场景来看，这类角件常被用在仓储轻型货架的层框边角、车间布线的槽式桥架转角、小型设备的钣金外框拼接处，尤其适合需要后期调整拆装、现场不具备焊接条件的安装环境，相比焊接连接的节点，采用这类预制角件连接的框架节点，后期维护更换型材时无需切割破坏原有结构，仅需拆卸对应紧固件即可完成局部构件替换。

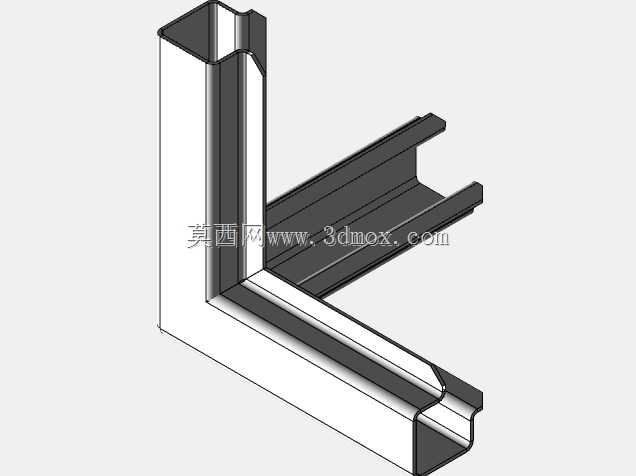

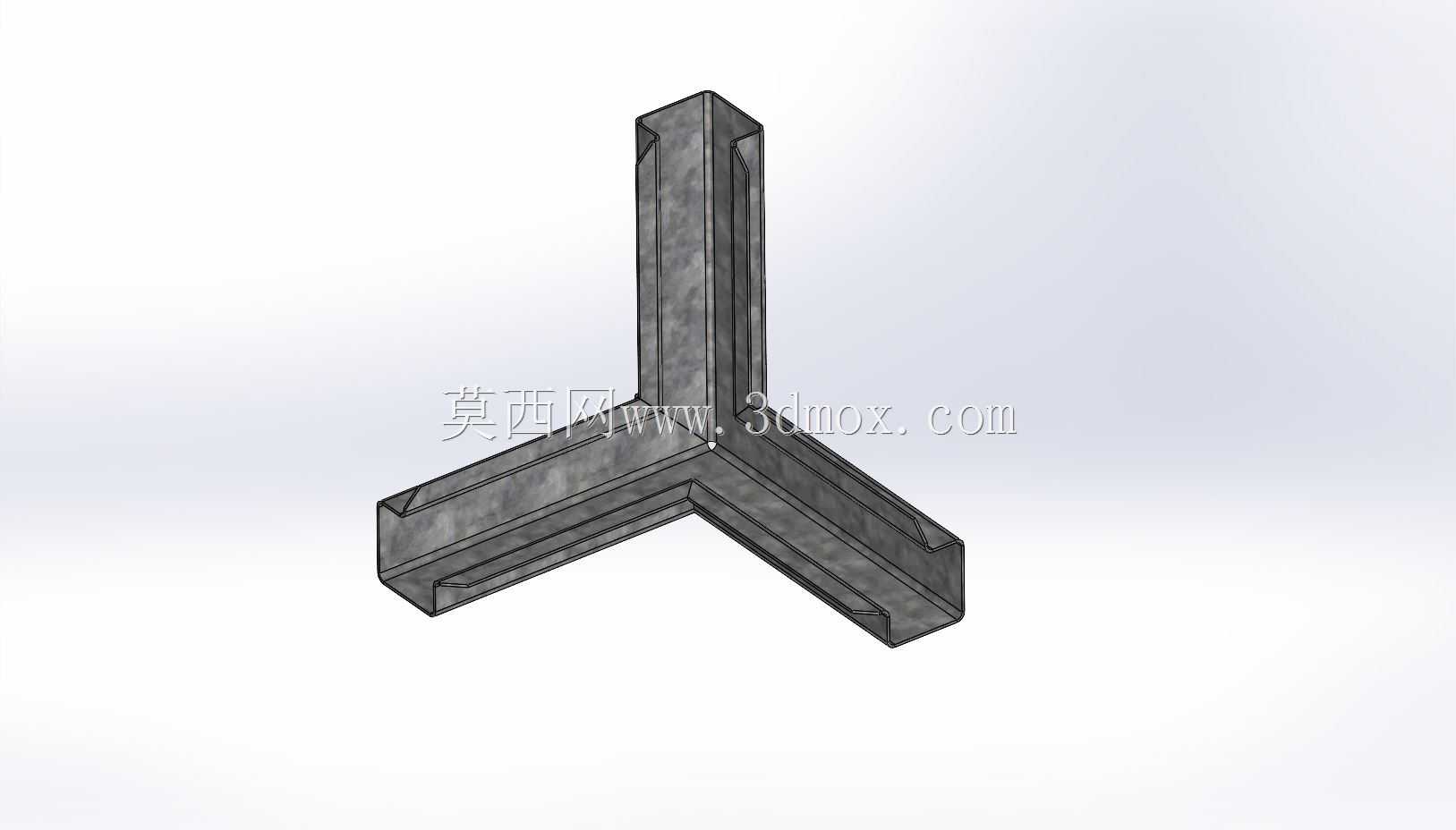

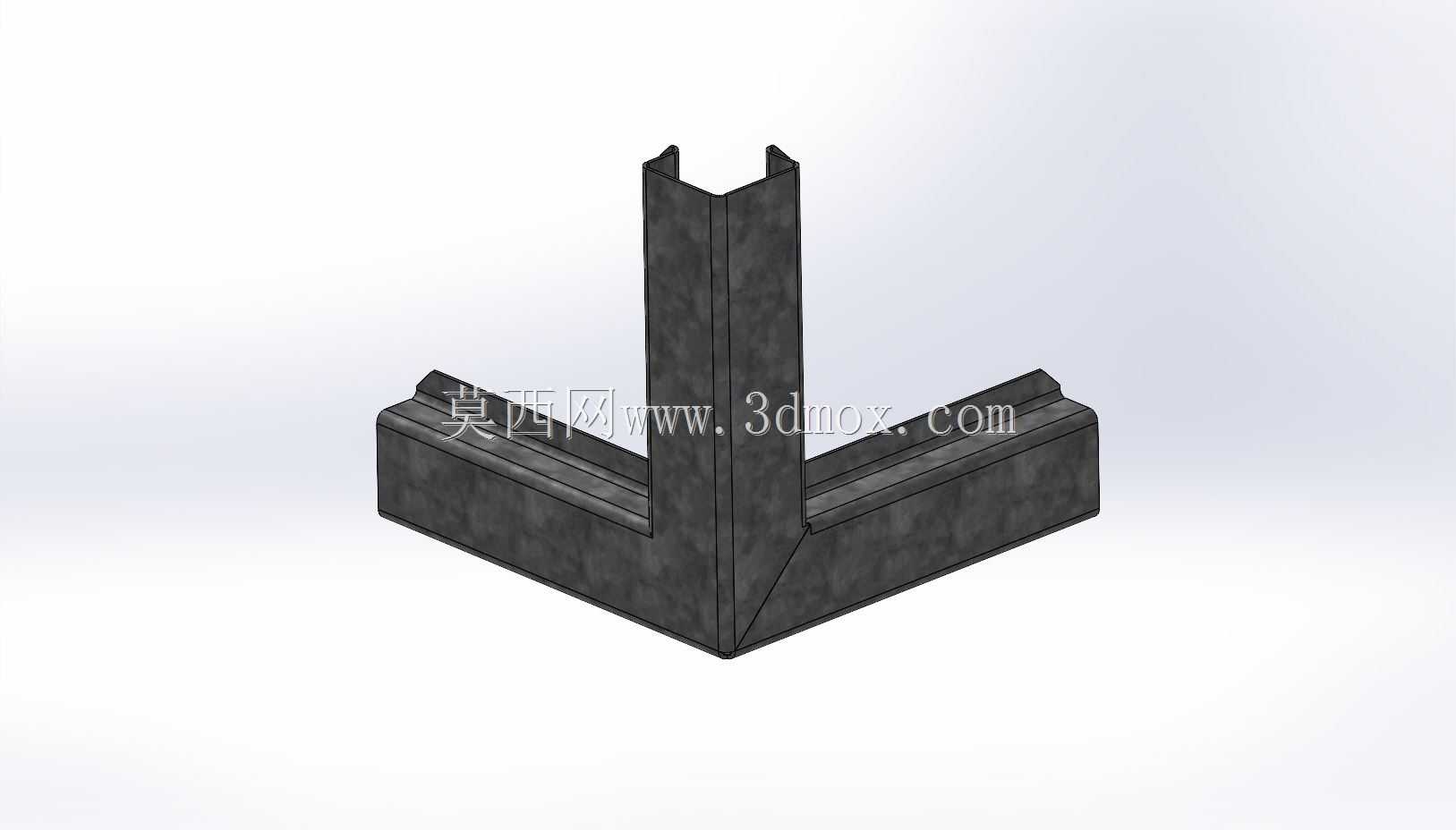

从功能特性上看，该角件采用与配套槽型型材一致的截面轮廓设计，三个方向的插接段分别对应X、Y、Z三个垂直轴向的型材内腔，安装时仅需将对应方向的槽钢端部对准角件的插接段推入，再通过侧面预留的紧固件孔位打入自攻螺丝或者拉铆钉即可完成固定，节点处的载荷可以通过插接段的贴合面均匀传递到相邻型材上，避免传统角码连接时的应力集中问题。角件的转角位置做了内侧圆弧过渡处理，既避免了直角弯折处的应力集中导致的受力开裂，也能在插接安装时起到导向作用，减少型材端部与角件的对位卡滞问题。

设计过程中，首先需要匹配常用槽型型材的内腔尺寸，保证插接段的外轮廓尺寸与型材内腔的单边间隙控制在0.2-0.5mm之间，间隙过大会导致节点连接松动，框架整体刚性不足，间隙过小则会导致现场安装时插接困难，尤其在型材存在轻微制造公差的情况下无法顺利装配。角件的壁厚设计与配套型材保持一致，保证节点处的承载能力不低于型材本身的强度，避免框架受载时节点先于型材发生变形。插接段的端部做了15度的倒角导向，方便现场安装时快速对准型材内腔，即使型材端部存在轻微的切割毛刺，也能顺着倒角滑入插接位置。

安装边界方面，该角件适配的槽型型材为常规开口槽钢，三个方向的插接段长度统一为型材截面高度的1.5倍，保证足够的插接接触面积来传递载荷，安装完成后角件的外表面与型材外表面保持齐平，不会出现突出的棱角，既提升了框架整体的外观一致性，也避免突出部分剐蹭线缆或者操作人员。侧面的紧固件孔位采用等间距排布，孔位中心距离型材端部的距离满足常规紧固件的安装空间要求，使用普通手动螺丝刀或者拉铆枪即可完成安装作业，不需要特殊的专用工装。在实际选型使用时，需要注意对应型材的槽宽、内高尺寸与角件插接段尺寸匹配，若用于承载较重物料的框架结构，可在插接配合面增加结构胶提升节点抗扭性能，若用于走线桥架场景，角件内侧的圆弧过渡可以避免线缆敷设时被尖锐棱角划伤绝缘层，适配常规的弱电布线、低压动力线缆的转角敷设需求。
