外墙折叠伸缩式壁挂晾晒架

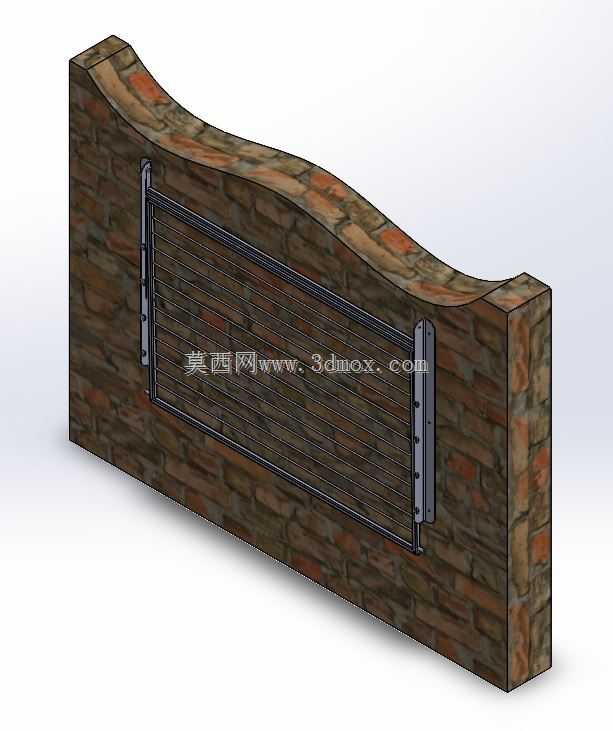

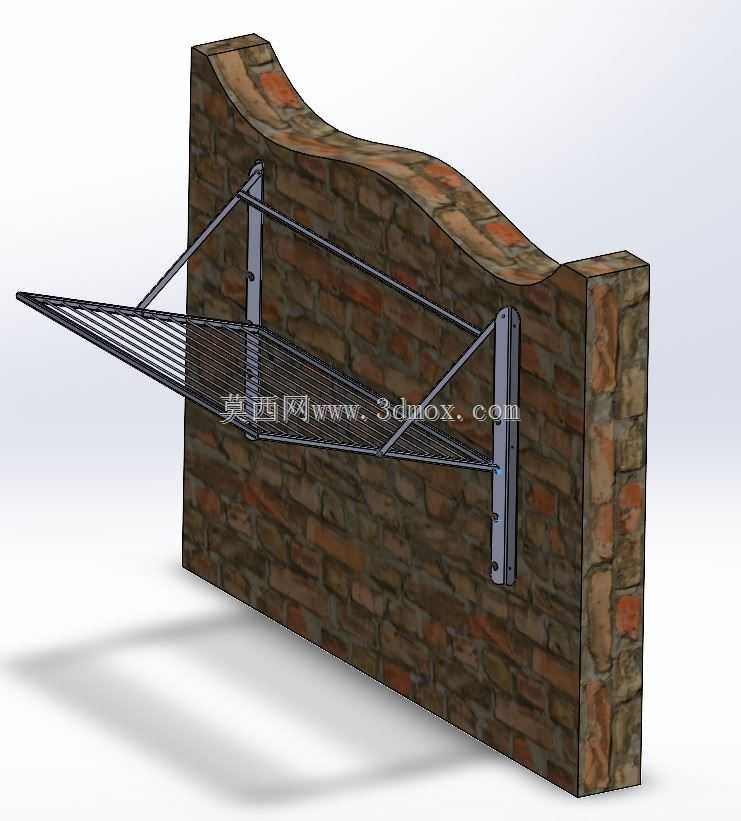

　　该套壁挂晾晒构件主要面向住宅外墙、阳台外侧、生活服务间及小型公寓的外置晾晒场景，用于在有限立面空间内提供可展开、可收拢的衣物承托区域。结构整体依附砖墙或混凝土墙面安装，不占用室内地面，展开后形成多层平行杆系承载面，收拢时贴近墙面，能够减少风阻、通行干扰和外立面视觉占用。

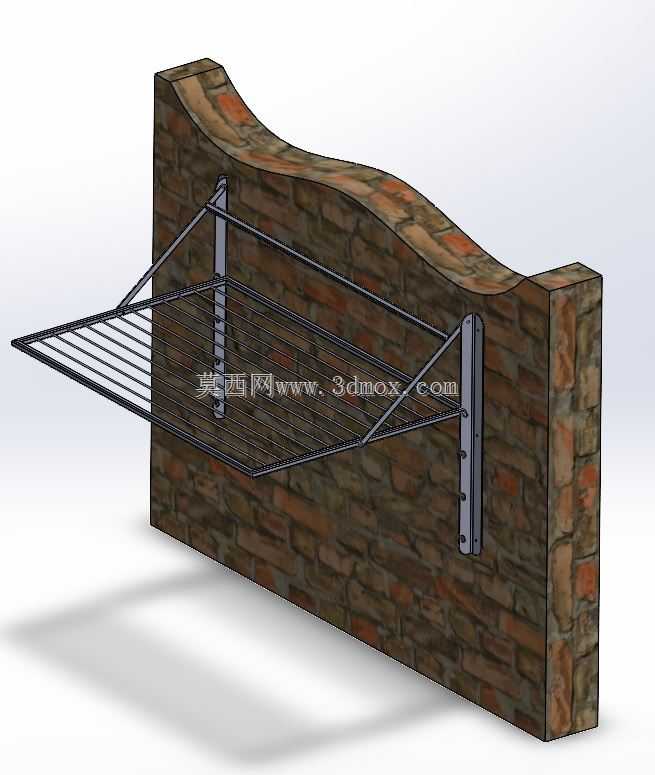

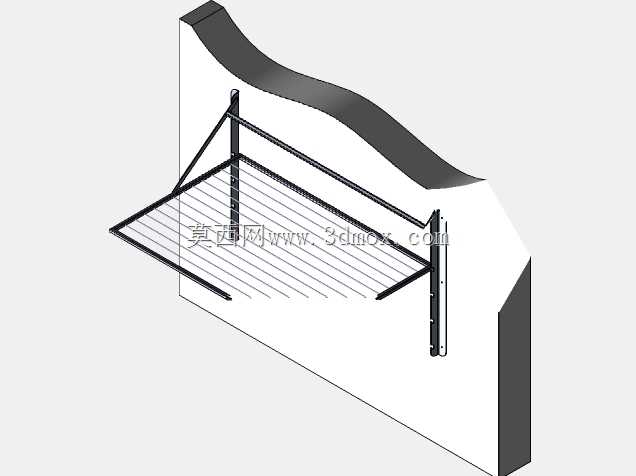

　　从结构组成看，产品由左右墙面固定座、斜向支撑臂、前端限位杆、多根平行晾晒杆以及端部连接构件组成。固定座承担全部载荷传递，通过多点紧固件将弯矩和拉力导入墙体；斜撑在展开状态下构成三角形受力路径，使衣物重量由前端挂杆经撑杆传递至墙面支座，避免悬臂结构长期受载后产生明显下垂。平行杆之间保留均匀间隙，既增加衣物与空气的接触面积，也便于衣架悬挂、床单平铺和小件衣物分隔晾晒。

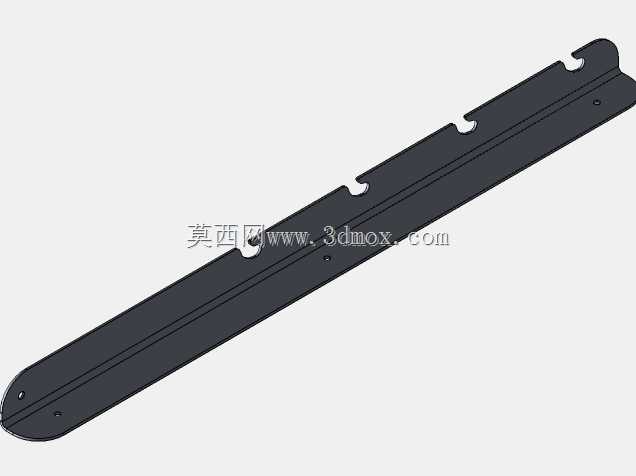

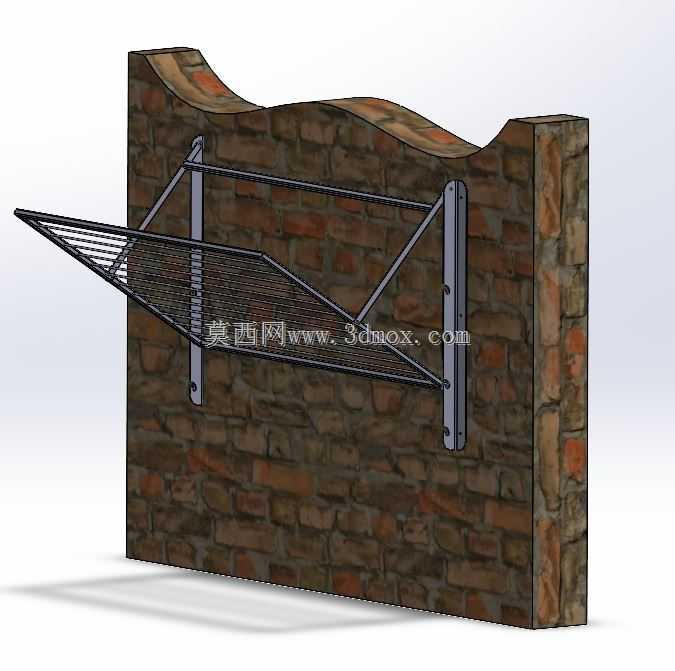

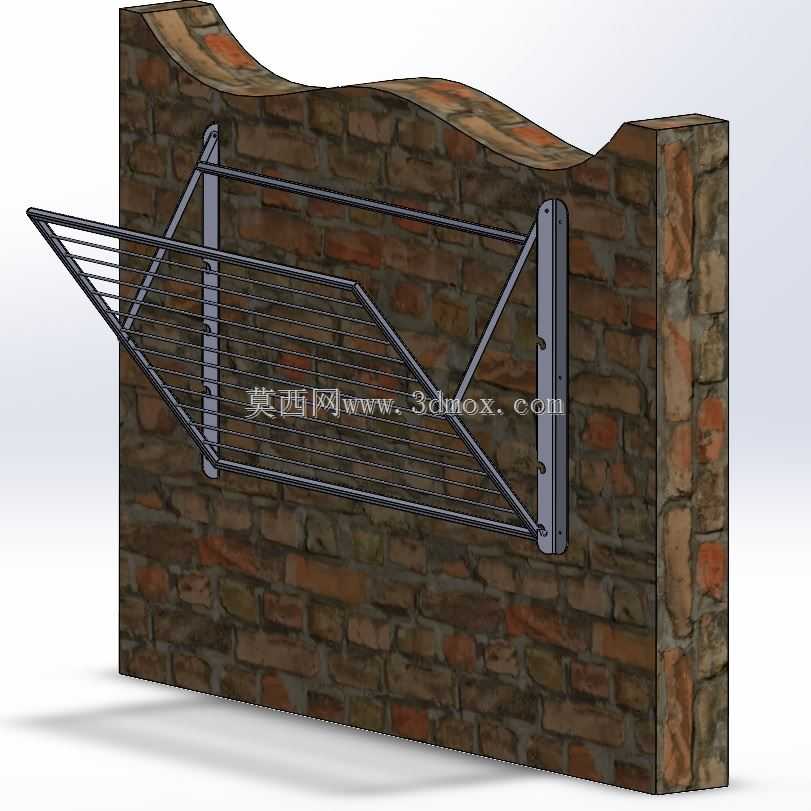

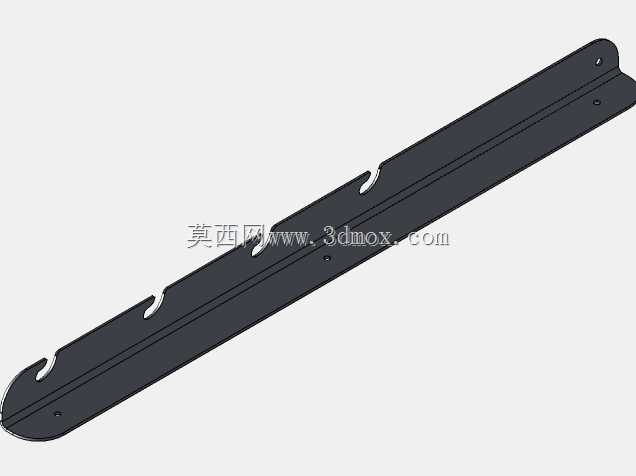

　　设计思路上，该构件重点处理墙面安装边界与折叠运动关系。固定座沿竖向布置，安装孔位需要避开砖缝松散区域，并根据墙体材料选择膨胀螺栓或穿墙固定方式。建模时需校核固定座厚度、撑杆铰接位置、杆件伸出长度以及收拢后的干涉间隙，确保转动过程中撑杆、挂杆和墙面之间不发生磕碰。前端轮廓采用折角过渡，使展开区域在靠近墙面处获得稳定支撑，在外侧形成较宽的晾晒面，同时控制整体外伸距离，降低高层外墙使用时的风载影响。

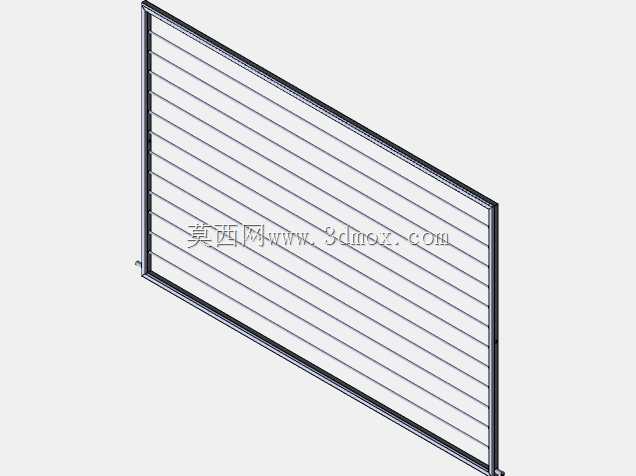

　　杆件以细长金属型材为主，适合承担均布晾晒载荷；节点处通过铰接实现折叠动作，装配关系清晰，便于在三维环境中检查运动轨迹。墙面部分在模型中作为安装基准表达，可用于确认支座贴合面、螺栓分布和架体离地高度。实际选型时，应结合外墙可用宽度、窗洞位置、晾晒重量以及当地风压条件确定杆长和撑杆角度；若用于潮湿或沿海环境，还需在表面处理和紧固件防腐方面提出配套要求。整体结构简洁，制造门槛低，兼具实用性与空间适应性。
