家具连接用六角头调节握把结构

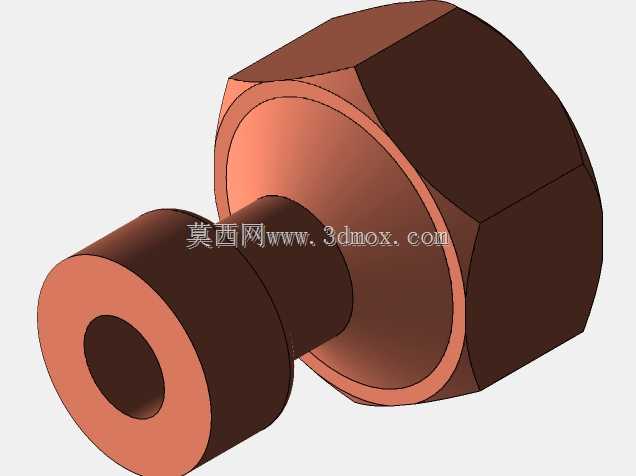

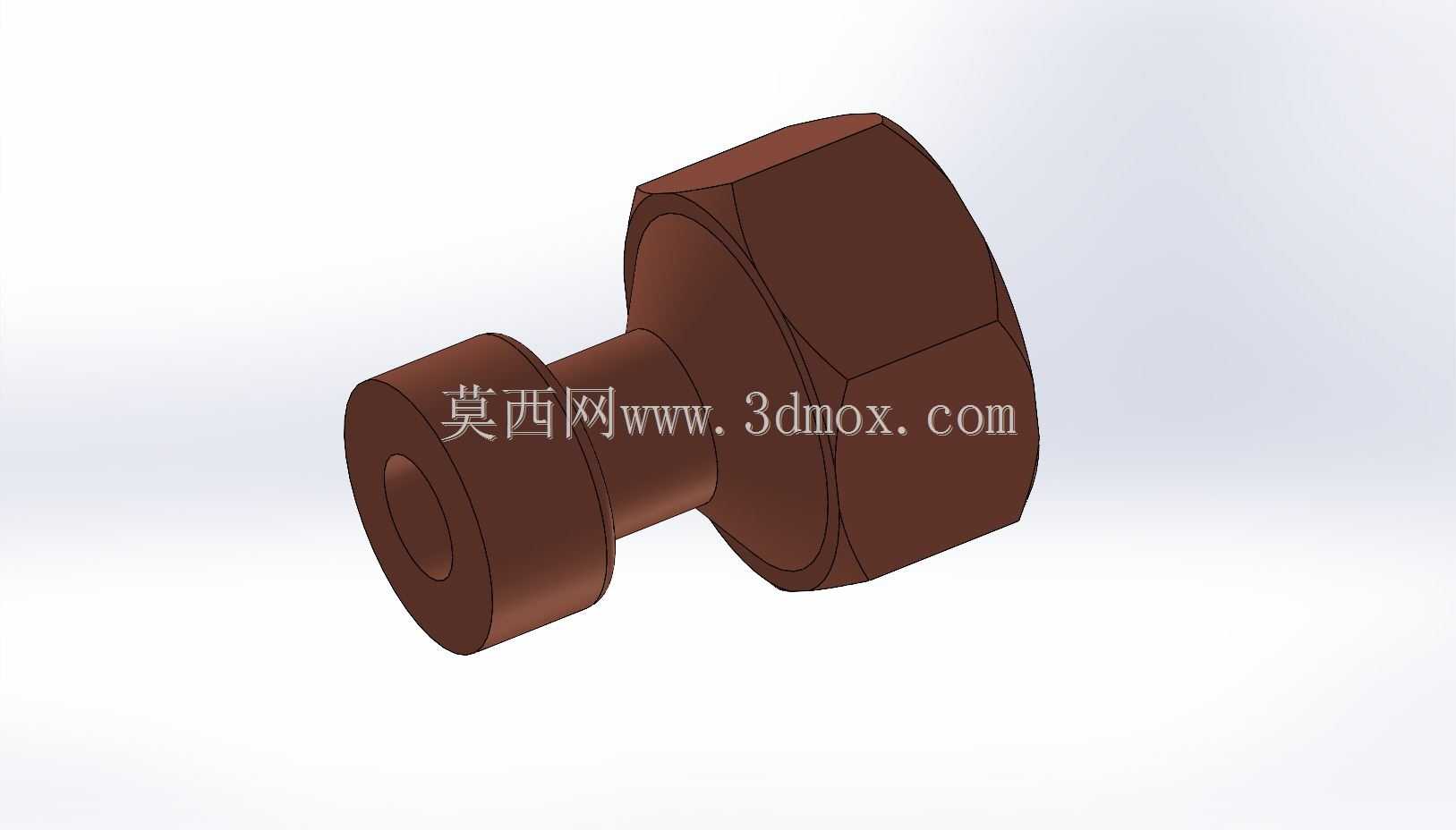

这类带六角头部的柱形握把，常应用在需要手动锁紧、调节的家具装配场景中，比如折叠桌的支腿锁定、柜门的张紧调节、可移动置物架的高度定位，也会出现在小型工装夹具的手动压紧工位上，替代需要额外工具操作的标准紧固件，让无工具状态下的快速调节、拆装成为可能。从结构上看，该零件一端为外六角的施力头部，六角对边尺寸适配常规手动拧动的施力范围，既可以用手直接握持旋转，遇到锁紧力要求稍高的场景，也能配合开口扳手施加更大扭矩，避免纯手拧结构锁紧力不足的问题；中间为等直径的光杆柱段，这个柱段的长度直接决定了零件的穿装行程，设计时需要匹配被连接件的总厚度，预留足够的螺纹旋合长度同时，避免柱段过长导致装配后出现窜动间隙，也不能过短导致无法穿过叠层的被连接件。另一端为带中心盲孔的圆柱端头，这个端头的直径比中间光杆略大，一方面作为装配时的轴向限位面，贴靠被连接件的外侧表面，避免零件整体穿过安装孔脱落，另一方面中心盲孔可适配内嵌的弹性销、或者对接小直径的顶杆，实现锁紧后的联动定位，部分同结构的握把会在盲孔内加工内螺纹，直接和调节螺杆对接，转动握把就能带动螺杆直线进给，实现张紧度、支撑高度的线性调节。设计这类零件的时候，首先要明确手动操作的施力边界，六角头部的厚度不能太薄，否则手拧的时候棱角压手，长时间操作容易产生不适感，也不能过厚导致整体重量增加、材料浪费，常规手动操作的握把六角厚度控制在对边尺寸的0.6-0.8倍区间，既能保证足够的结构强度，拧动时的握持手感也更舒适。光杆段和六角头部、端头的衔接位置都做了小圆角过渡，避免直角衔接处的应力集中，毕竟这类零件经常承受反复的拧转载荷，应力集中位置很容易在多次循环受力后出现断裂，尤其是采用塑料或者粉末冶金材质的量产件，圆角过渡能大幅提升零件的疲劳寿命。安装边界上，该零件的穿装孔直径需要比中间光杆直径大0.2-0.5mm，保证光杆能在孔内自由转动，不会出现卡滞；六角头部的外接圆直径要大于安装孔直径，保证旋转时不会和安装孔壁发生干涉，端头的限位面直径也要大于安装孔直径，实现两端的轴向限位，装配后零件不会从安装孔的任意一侧脱出。实际应用中，这类握把常和压缩弹簧配合使用，光杆段穿过弹簧后装入安装孔，端头抵住弹簧一端，六角头作为手动施力端，拉动或者旋转握把就能实现机构的解锁，松开后靠弹簧力自动复位，常见于快拆式的家具连接结构、小型设备的舱门快锁结构上。相比滚花头的手拧螺丝，这种带六角头的握把能承受更大的拧紧扭矩，不会因为手汗、油污导致拧动时打滑，外观上规整的柱形结构也更适配家具类产品的简约外观需求，不会出现突出的尖锐棱角，避免日常使用时的磕碰划伤。建模过程中需要注意各段同轴度的控制，六角头部、光杆、端头三个部分的同轴度公差要控制在0.1mm以内，否则装配后转动会出现偏心卡滞，影响操作手感；中心盲孔的深度要根据对接的零件尺寸确定，盲孔底部要保留足够的壁厚，避免拧动时端头受力开裂。表面处理上，如果是金属材质的握把，一般做发黑或者镀镍处理，提升防锈能力的同时不会产生过于刺眼的反光，适配家具的哑光质感；如果是工程塑料材质，多采用和家具主体接近的色系注塑，保证整体外观的协调性。这类零件虽然结构简单，但是在手动调节类的机构中应用十分广泛，设计时需要结合实际操作的受力大小、装配空间的尺寸限制、操作频率的高低来调整各部分的尺寸比例，不能直接照搬标准件的尺寸参数，要匹配具体的应用场景做针对性的结构优化，比如操作频率高的场景可以在六角头部外包软胶层，提升握持的舒适度，锁紧力要求高的场景可以适当加大六角头部的对边尺寸，提升可施加的最大扭矩。
