对称式花纹装饰板数控加工线框设计

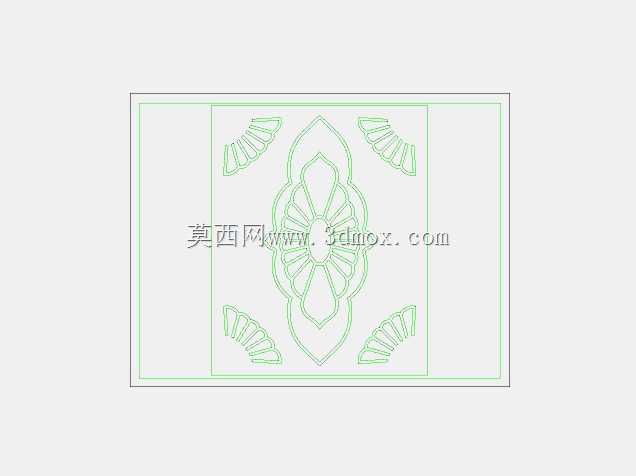

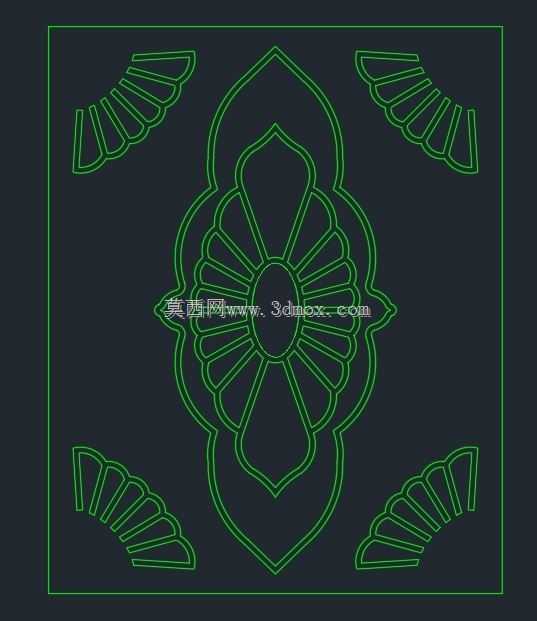

这类带对称纹样的装饰板，多应用在室内装饰立面、工艺隔断、金属雕花门窗、定制家具饰面层以及文创类工艺摆件的表层加工场景中，实际生产中多通过数控铣削、激光切割、水刀切割等工艺完成成型，部分场景下也会作为蚀刻、压花工序的加工基准轮廓使用。从结构设计逻辑来看，整个纹样采用中心轴对称布局，核心区域为层叠的水滴形组合花型，四个角部分别布置扇形放射状纹样，外围设置闭合矩形边界，这种布局首先能保证加工时的应力均匀分布，避免薄板类基材加工过程中出现局部翘曲变形，同时对称结构也能降低数控加工时的走刀路径规划难度，减少空行程占比，提升加工效率。

设计过程中首先确定了核心花型的轮廓层级，每一层闭合曲线之间预留了均匀的加工余量，适配不同厚度的板材加工需求，当采用1-3mm薄金属板做激光切割时，曲线之间的最小间距控制在3mm以上，避免切割时出现热变形导致的轮廓粘连；如果是用于中密度纤维板、亚克力等材质的铣削加工，曲线间距可根据刀具直径调整，预留出刀具半径补偿的偏移空间，不需要二次修改轮廓即可直接导入CAM模块生成走刀路径。四个角部的扇形纹样采用放射状等距线条设计，每一段扇骨线条的端点都落在同一段圆弧轨迹上，既保证了视觉上的规整感，也让加工时的转角路径更平滑，减少刀具急停急转的频次，降低刀具损耗。外围的矩形边界并非单纯的装饰线，实际安装时可作为定位基准边，与安装框架的内槽尺寸匹配，边界与内部纹样之间预留的等距边距，可根据安装需求调整为压边余量，打胶或者压条固定时不会遮挡核心装饰纹样。

从安装边界来看，该装饰板的外轮廓为标准矩形，长宽比例适配常规装饰模块的模数，可单块独立安装作为装饰花片，也可多块拼接组成大面积装饰墙面，拼接时相邻板块的角部扇形纹样可自然衔接，形成连续的边角装饰效果，不会出现纹样错位的问题。实际使用中，这类线框模型可直接导入数控加工编程软件，根据不同的加工材质设置对应的切削参数，加工金属材质时可采用高速走刀配合小切深，保证轮廓边缘光滑无毛刺；加工木质、塑料类材质时可适当提高进给速度，提升加工效率。模型的所有轮廓线都为闭合连续曲线，不存在断点、重叠线段等加工常见问题，不需要做额外的图元修复工作，能直接对接后续的工艺编程环节，减少设计端到生产端的沟通成本。在不同的应用场景下，还可以基于该基础轮廓做二次调整，比如放大核心花型的层级比例适配大尺寸装饰面，或者简化角部纹样适配简约风格的装饰需求，整体结构的参数化调整空间充足，不需要重构整体布局即可快速适配不同的项目要求。
