翼面类工件装配用翼跳汰工装设备

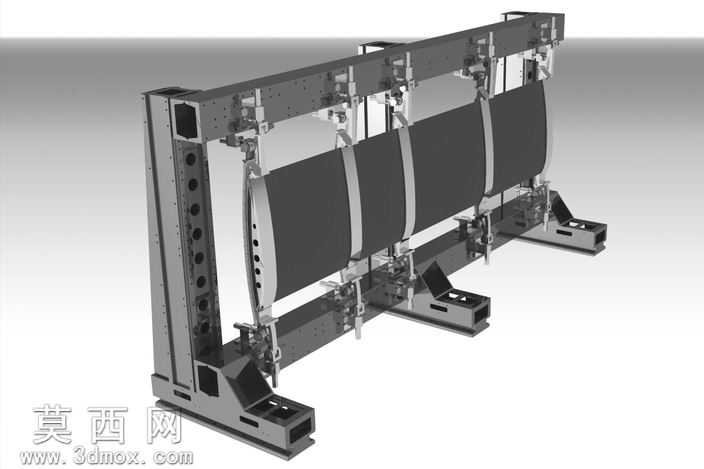

该翼跳汰工装设备采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械装配工装的设计规范，对每一处连接结构、定位基准、支撑部件都进行了精准的尺寸约束与几何约束，确保各部件间的装配公差符合实际生产加工的精度要求。渲染阶段采用金属质感材质对设备主体框架进行表现，对型材的磨砂金属表面、连接件的镀锌质感、支撑脚座的机加工金属光泽分别进行了材质参数调试，搭配柔和的工业场景环境光，清晰呈现出设备的整体结构层次与部件细节。从结构设计来看，该设备采用双侧立式龙门框架作为主体承载结构，框架型材选用标准工业铝型材搭配加厚连接角件进行组装，保证整体结构的刚性与稳定性，避免装配作业过程中出现结构形变影响装配精度；框架上均匀布置多组可调式定位夹紧机构，每组机构可独立进行位置调节与夹紧力调整，能够适配不同规格尺寸的翼面类工件的装夹需求，底部设置的分体式支撑脚座带有水平调节结构，可在安装时快速调平设备整体，保证装配基准的水平度。设计思路上，该工装围绕翼面类工件的装配作业需求展开，重点解决翼面工件装配过程中定位难、夹紧易变形、多工位同步作业效率低的问题，通过模块化的夹紧单元设计，既可以实现单组工件的独立装夹，也可根据生产需求扩展夹紧单元数量，适配不同批量的装配作业场景；各夹紧单元的接触部位采用软性防护材质设计，避免装夹过程中对工件表面造成划伤、压痕等损伤，框架上预留的多组安装孔位可拓展安装定位销、检测探头等辅助配件，满足装配过程中的定位检测需求。整体结构无冗余设计，各部件均采用标准化工业配件，降低了设备的加工制造成本与后期维护成本，可直接应用于翼面类零部件的装配生产环节，有效提升装配作业的效率与装夹精度，减少人工装夹的定位误差。
