PD-100立式多层框架式压合工装设备

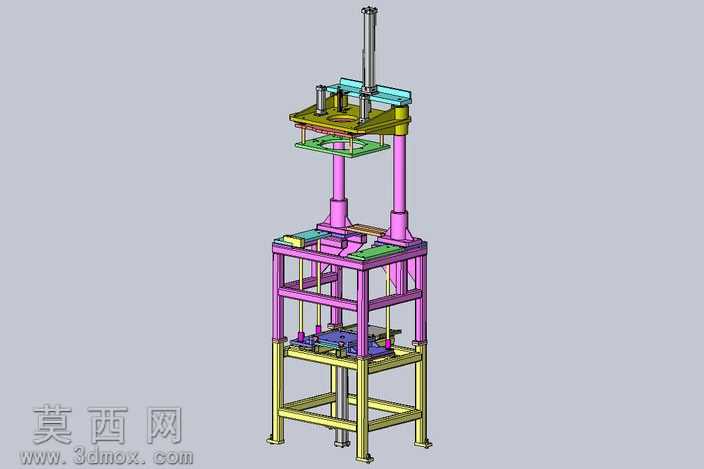

本作品为立式多层框架结构的压合类工装设备三维模型，整体采用分层式方管机架搭建，建模过程严格遵循机械设计的装配逻辑，从底部支撑脚到顶层执行单元逐层完成零件建模与配合约束。模型渲染阶段针对不同零部件赋予了差异化材质表现：底部支撑框架采用哑光金属黄材质模拟型钢喷漆效果，中层与上层的支撑立柱采用亮面粉紫色材质区分结构层级，工作台面板赋予淡绿色哑光材质模拟防静电工作台面，顶部的气缸执行件采用金属银与哑光黑搭配还原气动元件的真实外观，各层的导向轴、紧固件均赋予金属镀铬材质，通过材质差异清晰区分不同功能模块，让整体结构层级一目了然。结构设计上，设备采用四柱导向的立式布局，底部为方管焊接的承重底架，搭配可调脚杯实现设备水平调节；底架上方设置下层工件定位工作台，布置有工件定位块与仿形治具，用于待加工工件的初定位；中层设置可升降的压合承载平台，通过四根导向立柱与底架、顶层框架连接，保证升降过程的同轴度与运行平稳性；顶层框架安装竖向布置的气动执行元件，搭配导向组件输出稳定的压合行程，各层平台之间设置有缓冲限位组件，避免压合过程中出现硬冲击损伤工件。设计思路围绕小型工件的精准压合装配需求展开，整体框架采用标准化铝型材与方管拼接的形式，既保证整体结构刚性，又便于后续的加工组装与调试；各工位的治具采用模块化设计，可根据不同规格的工件快速更换定位组件，提升设备的通用适配能力；导向结构采用直线轴承与光轴配合的形式，降低升降运行的摩擦阻力，保证压合动作的精度；气动执行元件的安装位置预留了调节余量，可根据不同压合行程需求调整安装高度，适配不同高度尺寸的工件压合作业。建模过程中对所有装配零件均添加了正确的配合约束，可实现虚拟装配下的动作模拟，直观展示设备压合作业的完整运行流程，各零部件的建模尺寸均符合机械设计的公差规范，可直接用于后续的工程图导出与加工生产参考。
