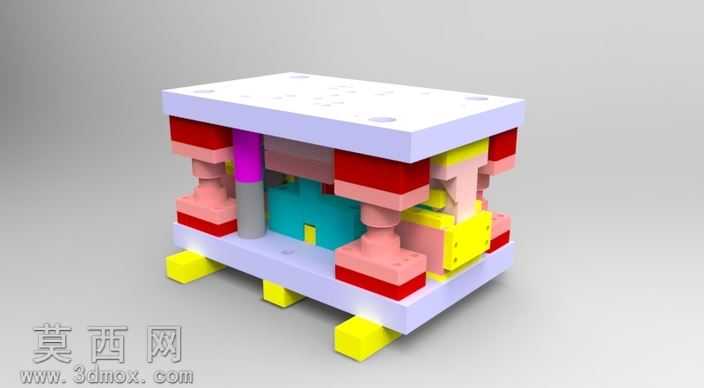

该三维模型为修剪与凸轮冲孔工序配套的安装支架模具结构,整体采用上下模座分层式装配架构,在三维建模过程中严格遵循冲压模具的设计规范,先完成整体模架的基准定位搭建,以上下两块平行模座作为核心承载基础,通过导柱导套组件实现合模过程的精准导向,避免上下模错位影响加工精度。建模时对各功能部件进行独立参数化绘制,上模部分集成了修剪凸模、凸轮驱动的冲孔执行组件,不同功能的冲头采用差异化的色彩材质区分,其中修剪刃口部分采用高硬度模具钢对应的金属材质渲染,呈现出耐磨件的质感,凸轮驱动机构搭配了醒目的彩色标识,清晰展示动力传递的路径,便于直观理解机构的运动逻辑。下模部分对应设置了凹模镶块、废料排出通道以及工件定位结构,黄色的定位支撑脚采用工程塑料质感的材质渲染,区分于模座的金属材质,清晰标识出模具安装时的支撑定位点位。内部的弹性卸料组件采用紫色、灰色等不同色彩区分弹性元件与导向杆件,还原模具实际工作时的卸料复位功能结构。整体渲染采用柔和的影棚光照效果,各部件之间的装配间隙、贴合面都做了精细化处理,既保证结构展示的清晰度,也还原了实际模具的装配精度要求。设计思路上围绕冲孔与修剪工序的复合需求,将凸轮驱动的间歇冲孔动作与连续修剪动作集成在同一模架内,通过合理的空间布局避免机构干涉,安装支架的定位结构充分考虑了模具与冲床工作台的装配适配性,预留了标准的安装紧固点位,导柱的布置采用对称式设计,保证合模过程中受力均匀,延长模具使用寿命。各镶块的拆分设计充分考虑了加工工艺性与后期维护更换的便利性,易损的冲头、凹模刃口都设计为独立镶件结构,无需更换整体模架即可完成损耗件的替换,有效降低模具的使用维护成本。
